Номер по Госреестру СИ: 69109-17
69109-17 Спектрометры оптико-эмиссионные с тлеющим разрядом
(SPECTRUMA GDA)
Назначение средства измерений:
Спектрометры оптико-эмиссионные с тлеющим разрядом SPECTRUMA GDA (далее -спектрометры) предназначены для измерения массовой доли элементов проб металлов, сплавов, нетокопроводящих материалов и послойного химического анализа покрытий по аттестованным методикам измерений.
Внешний вид.
Спектрометры оптико-эмиссионные с тлеющим разрядом

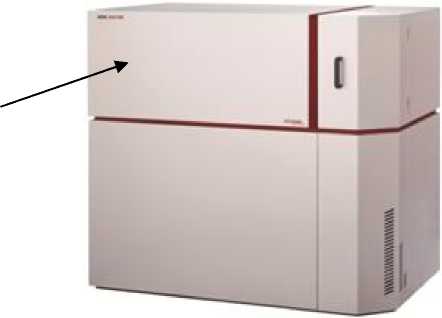

Рисунок № 1
Внешний вид.
Спектрометры оптико-эмиссионные с тлеющим разрядом

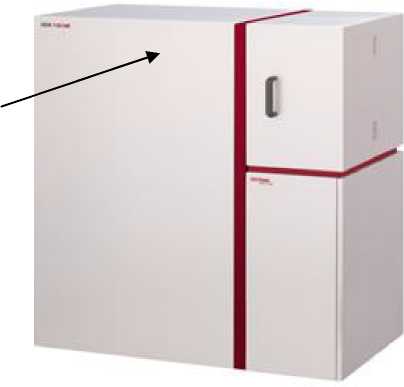

Рисунок № 2
Внешний вид.
Спектрометры оптико-эмиссионные с тлеющим разрядом

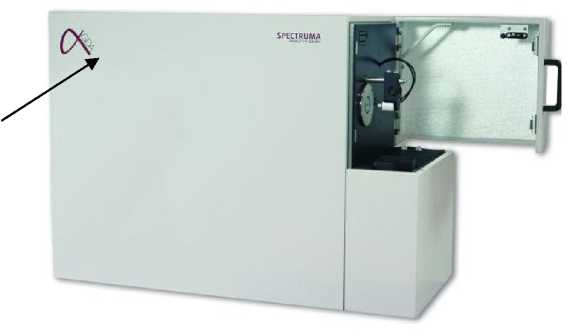

Рисунок № 3
Общие сведения
Дата публикации - 06.03.2025
Срок свидетельства - 31.10.2027
Номер записи - 160823
ID в реестре СИ - 383223
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "SPECTRUMA Analytic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2283 от 2022.09.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (5)
№2310 от 2017.10.31 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры оптико-эмиссионные с тлеющим разрядом (SPECTRUMA GDA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SPECTRUMA Analytic GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49823-12 18.05.2017 |
Спектрометры эмиссионные с тлеющим разрядом, SPECTRUMA GDA Фирма "SPECTRUMA Analytic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69109-17 31.10.2027 |
Спектрометры оптико-эмиссионные с тлеющим разрядом, SPECTRUMA GDA Фирма "SPECTRUMA Analytic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Спектрометры оптико-эмиссионные с тлеющим разрядом (SPECTRUMA GDA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Спектрометры оптико-эмиссионные с тлеющим разрядом (SPECTRUMA GDA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
8570 | 8570 |
Программное обеспечение
Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
WinGDOES |
|
Номер версии ПО |
- |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании их метрологических характеристик.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам оптико-эмиссионным с тлеющим разрядом SPECTRUMA GDA
Техническая документация изготовителя «SPECTRUMA Analytic GmbH», Германия.
Поверка
Поверка осуществляется по документу МП 102-241-2017 «ГСИ. Спектрометры оптико-эмиссионные с тлеющим разрядом SPECTRUMA GDA. Методика поверки», утвержденному ФГУП «УНИИМ» «20» июля 2017 г.Основные средства поверки:
- стандартный образец состава порошка железного типа ПЖВ3 ГСО 3011-2002 (массовая доля железа 99,1 %, абс. погрешность ±0,1 %; массовая доля кремния 0,060 %, абс. погрешность ±0,002 %; массовая доля марганца 0,329 %, абс. погрешность ±0,005 %);
- стандартный образец состава алюминия ГСО 10462-2017 (комплект VSA4) (массовая доля бериллия 0,000513 %, абс. погрешность ±0,000027 %; массовая доля меди 0,095 %, абс. погрешность ±0,005 %);
- стандартный образец состава алюминия ГСО 10662-2015 (комплект VSAC11) (массовая доля цинка 1,0 %, абс. погрешность ±0,04 %; массовая доля олова 0,0351 %, абс. погрешность ±0,0032 %);
- стандартный образец состава сплава на никелевой основе ХН70Ю (H11) ГСО 1418-92П (массовая доля марганца 0,147 %, абс. погрешность ±0,003 %; массовая доля хрома 27,04 %, абс. погрешность ±0,03 %; массовая доля алюминия 2,83 %, абс. погрешность ±0,03 %; массовая доля железа 0,47 %, абс. погрешность ±0,01 %).
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель спектрометра.
Изготовитель
Фирма «SPECTRUMA Analytic GmbH», Германия
Fabrikzeile 21, D-95028 Hof, Deutschland
Tel. +49 (0) 9281/8 33 08-0; fax: +49 (0) 9281/8 33 08-28
Web-сайт: www.spectruma.de
Е-mail: info@spectruma.de
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»620075, г. Екатеринбург, ул. Красноармейская, 4
Тел. +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия спектрометров основан на возбуждении эмиссионных спектров исследуемых элементов с помощью источника тлеющего разряда с плоским катодом и анализе полученного эмиссионного спектра оптическим спектрометром. Источник тлеющего разряда (лампа Гримма) включает: анод; катод, плоскостью которого является плоская поверхность исследуемого образца; источник постоянного тока и высокочастотный источник с частотой 13,56 МГц или 27 МГц; электронные схемы возбуждения; электронную систему контроля мощности; конечный каскад газового разряда на базе полевого МОП-транзистора. Плоский образец помещается в генератор тлеющего разряда, откачивается воздух и заполняют пространство аргоном до рабочего давления. Для возникновения тлеющего разряда подается постоянное напряжение (до 1200 В) на анод и катод или включают ВЧ напряжение (максимальное 4 кВ). Ионы аргона ускоряются электрическим полем и падают на поверхность образа и выбивают из нее атомы, которые попадают в область плазмы с высокой концентрацией электронов, где происходит их ионизация. Полученный спектр анализируется с помощью оптического спектрометра, который состоит из круговой сдвоенной оптической системы Пашена-Рунге, установленной на круге Роланда, что обеспечивает наиболее эффективный отбор исследуемых участков спектра. Оптическая система вакуумированная, имеет устройство стабилизации температуры с погрешностью ±0,1°С. Голографическая дифракционная решетка имеет 2400 штрихов/мм, ширина входных щелей полупроводниковых детекторов 20 мкм. Имеются возможности послойного химического анализа поверхности по специально разработанной методике и программе измерений.
Управление работой спектрометра полностью автоматизировано и осуществляется компьютером. Одновременно могут быть обработаны до 1000 спектральных линий от 64 элементов.
Спектрометры выпускаются пяти модификаций SPECTRUMA GDA 750, GDA 550, GDA 650, GDA 150HR, GDA Alpha, которые отличаются размерами анода, типом вакуумных систем, габаритными размерами и массой.
|
Модель GDA Alpha |
Рисунок 1 - Общий вид спектрометров |
Фотографии общего вида спектрометров представлены на рисунке 1.
Модели Spectruma GDA 150HR,
GDA 650
Модели Spectruma GDA 750, GDA 550
Места нанесения знака поверки отмечены стрелками. Пломбировка спектрометров не предусмотрена.
Таблица 4 - Комплектность
|
Наименование |
Количество |
|
Спектрометр SPECTRUMA GDA (модель по заказу) |
1 шт. |
|
Запасные части, расходуемые материалы и пр. |
1 шт. |
|
Персональный компьютер с принтером, конфигурация компьютера согласно заказа и текущего состояния рынка персональных ЭВМ |
1 шт. |
|
Руководство по программному обеспечению (на электронном носителе) |
1 экз. |
|
Руководство по эксплуатации (на электронном носителе) |
1 экз. |
|
Наименование |
Количество |
|
Программное обеспечение (индивидуально по заказу согласно области применения) |
1 шт. |
|
Документация на вспомогательные устройства |
(в зависимости от комплектации) |
|
Методика поверки МП 102-241-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерения массовой доли элементов, % |
от 1 •IO-4 до 100 |
|
Предел допускаемого СКО относительной погрешности измерений |
2,5 |
|
выходного сигнала, % | |
|
Пределы допускаемой относительной погрешности измерений массовой доли элементов, %: от 140-4 до 0,1 % включ. |
±20 |
|
св. 0,1 до 1,0 % включ. |
±10 |
|
св. 1,0 до 100 % включ. |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик для моделей | ||
|
SPECTRUMA GDA 750/GDA 550 |
SPECTRUMA GDA 650/GDA 150HR |
GDA Alpha | |
|
Рабочий диапазон длин волн, нм |
от 119 до 800 | ||
|
Время измерения, с, не более |
60 | ||
|
Количество одновременно |
до 1000 | ||
|
анализируемых спектральных линий | |||
|
Диаметры применяемых анодов |
rvr 1 ттг\ R | ||
|
(калиброванные отверстия), мм |
и i i ди О | ||
|
Параметры источника питания: | |||
|
- входное напряжение, В |
от 220 до 240 | ||
|
- частота, Гц |
от 50 до 60 | ||
|
Габаритные размеры, мм, не более | |||
|
- длина |
1380 |
1250 |
675 |
|
- ширина |
1140 |
1140 |
390 |
|
- высота |
890 |
650 |
950 |
|
Масса, кг, не более |
580 |
210 |
95 |
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, оС |
от + 18 до + 26 | ||
|
- относительная влажность воздуха, % |
от 20 до 80 | ||
|
Средний срок службы, лет, не менее |
10 | ||
