Номер по Госреестру СИ: 49823-12
49823-12 Спектрометры эмиссионные с тлеющим разрядом
(SPECTRUMA GDA)
Назначение средства измерений:
Спектрометры эмиссионные с тлеющим разрядом SPECTRUMA GDA (далее -спектрометры) предназначены для измерения массовой доли элементов проб металлов, сплавов, нетокопроводящих материалов и послойного анализа покрытий по аттестованным методикам измерений.
Программное обеспечение
Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
WinGDOES |
WinGDOES |
4.4 |
95f877a22198d0635 80f3afa9c7c3c9c |
Md5 |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

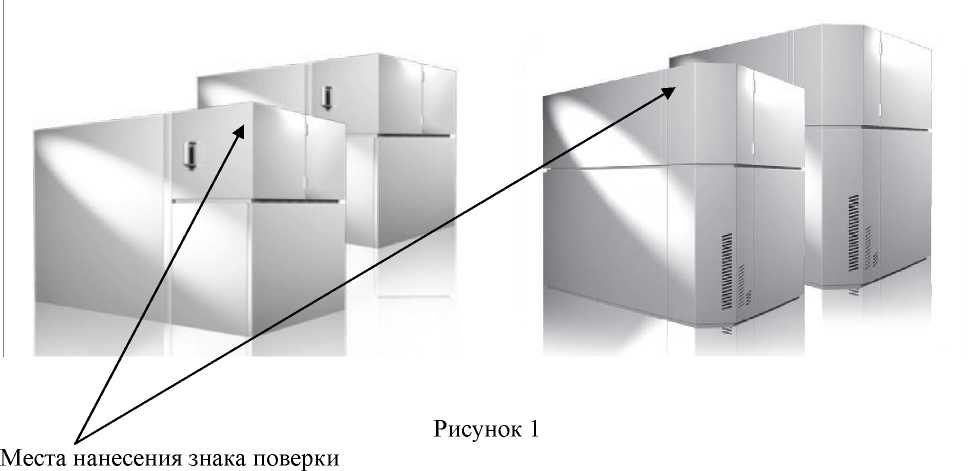

Фотографии внешнего вида спектрометров представлены на рисунке 1.
Знак утверждения типа
Знак утверждения типананосится на панель спектрометра в верхнем правом углу методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с тлеющим разрядом SPECTRUMA GDAТехническая документация изготовителя «SPECTRUMA Analytic GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 62-251-2011 «ГСИ. Спектрометры эмиссионные с тлеющим разрядом SPECTRUMA GDA. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
-
- государственный стандартный образец состава меди ГСО 8096-2002 (комплект МБ);
-
- Государственный стандартный образец состава порошка железного типа ПЖВ3 ГСО 3011-2002.
Изготовитель
«SPECTRUMA Analytic GmbH», Германия, Fabrikzeile 21, D-95028 Hof, Deutschland. Tel. +49 (0) 9281/8 33 08-0, fax: +49 (0) 9281/8 33 08-28,
www.spectruma.de, e-mail: info@spectruma.de.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ», 620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru.Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Г осударственном реестре средств измерений под № 30005-11.
Принцип действия спектрометров основан на возбуждении эмиссионных спектров исследуемых элементов с помощью источника тлеющего разряда с плоским катодом и анализе полученного эмиссионного спектра оптическим спектрометром. Источник тлеющего разряда (лампа Гримма) включает: анод; катод, плоскостью которого является плоская поверхность исследуемого образца; источник постоянного тока и высокочастотный источник с частотой 13,56 или 27 МГц; электронные схемы возбуждения; электронную систему контроля мощности; конечный каскад газового разряда на базе полевого МОП-транзистора. Плоский образец помещают в генератор тлеющего разряда, откачивают воздух и заполняют пространство аргоном до рабочего давления. Далее, для возникновения тлеющего разряда подается постоянное напряжение (до 1200 В) на анод и катод или включают ВЧ напряжение (максимальное 4 кВ). Ионы аргона ускоряются электрическим полем и падают на поверхность образа и выбивают из нее атомы, которые попадают в область плазмы с высокой концентрацией электронов, где происходит их ионизация. Полученный спектр анализируется с помощью оптического спектрометра, который состоит из круговой сдвоенной оптической системы Пашена-Рунге, установленной на круге Роланда, что обеспечивает наиболее эффективный отбор исследуемых участков спектра. Оптическая система вакуумированная, имеет устройство стабилизации температуры с погрешностью ±0,1°С. Голографическая дифракционная решетка имеет 2400 штрихов/мм, ширина входных щелей полупроводниковых детекторов 20 мкм. Имеются возможности послойного анализа поверхности по специально разработанной методике и программе измерений.
Управление работой спектрометра полностью автоматизировано и осуществляется компьютером. Одновременно могут быть обработаны до 1000 спектральных линий от 64 элементов.
Градуировка спектрометра для определения концентрации анализируемых элементов осуществляется с помощью стандартных образцов состава металлов. Параметры градуировочных характеристик хранятся в памяти компьютера.
Спектрометр выпускается четырех моделей SPECTRUMA GDA 750, GDA 550, GDA 650, GDA 150HR которые отличаются типом генератора тлеющего разряда, размерами анода, типом вакуумных систем.
Наименование |
Количество, шт. |
Спектрометр SPECTRUMA GDA (модель по заказу) |
1 |
Запасные части, расходуемые материалы и пр. |
1 |
Персональный компьютер с принтером, конфигурация компьютера согласно заказа и текущего состояния рынка персональных ЭВМ |
1 |
Руководство по программному обеспечению (на электронном носителе) |
1 |
Руководство по эксплуатации (на электронном носителе) |
1 |
Программное обеспечение (индивидуально по заказу согласно области применения) |
1 |
Документация на вспомогательные устройства (в зависимости от комплектации) | |
Методика поверки МП 62-251-2011 |
1 |
Наименование характеристик |
Значения характеристик |
1 |
2 |
Диапазон измерения массовой доли элементов, % |
от 1 •Ю-5 до 100 |
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала (при массовой доле элементов не менее 0,01 %), % |
3 |
Нестабильность выходного сигнала за 6 часов непрерывной работы (при массовой доле элементов не менее 0,01 %), % |
5 |
Пределы обнаружения, млн-1, для элементов - Fe, Ti, C |
2 |
- Cr, Al |
1 |
- В |
0,1 |
- Cd |
0,4 |
Рабочий диапазон длин волн, нм |
от 119 до 800 |
Время измерений, с, не менее |
60 |
Количество одновременно анализируемых спектральных линий |
до 1000 |
Диаметры применяемых анодов (калиброванные отверстия), мм |
от 1 до 8 |
1 |
2 |
Параметры источника питания: - входное напряжение, В |
220 - 240 |
- частота, Гц |
50 - 60 |
Габаритные размеры (максимальные), мм: SPECTRUMA GDA 750/GDA 550 |
1380X1140X890 |
SPECTRUMA GDA 650/GDA 150HR |
1250X1140X650 |
Масса, кг, не более SPECTRUMA GDA 750/GDA 550 |
580 |
SPECTRUMA GDA 650/GDA 150HR |
210 |
Условия эксплуатации: о - температура окружающего воздуха, С |
от 18 до 26 |
- относительная влажность воздуха, % |
от 20 до 80 |
Средний срок службы, лет, не менее |
10 |
