Номер по Госреестру СИ: 68894-17
68894-17 Измерители многофункциональные телеметрические
(Тверца-ТМ)
Назначение средства измерений:
Измерители многофункциональные телеметрические «Тверца-ТМ» (далее - измерители) предназначены для измерений силы и напряжений постоянного тока станций катодной защиты.
Внешний вид.
Измерители многофункциональные телеметрические
Рисунок № 1
Общие сведения
Дата публикации - 08.08.2022
Срок свидетельства - 06.10.2027
Номер записи - 160591
ID в реестре СИ - 382991
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тверца-ТМ, Нет модификации, Без модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ")
Страна - РОССИЯ
Населенный пункт - Тверская обл., г. Тверь
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 713
Выдано извещений - 4
Кол-во периодических поверок - 118
Кол-во средств измерений - 341
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2120 от 2017.10.06 Об утверждении типов СИ
№1950 от 2022.08.05 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (7)
Наличие аналогов СИ: Измерители многофункциональные телеметрические (Тверца-ТМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68894-17 06.10.2027 |
Измерители многофункциональные телеметрические, Тверца-ТМ Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) |
ОТ МП |
4 года |
|
69434-17 23.11.2027 |
Устройства для воспроизведения параметров катодной защиты, "Тверца-900" Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) |
ОТ МП |
3 года |
|
81799-21 31.05.2026 |
Станции модульные катодной защиты, Тверца-СМ Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) |
ОТ МП |
3 года |
|
90923-24 11.01.2029 |
Преобразователи измерительные концентрации метана инфракрасные стационарные, ОПТИМ-02 Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) |
ОТ МП |
1 год |
|
94818-25 05.03.2030 |
Преобразователи измерительные многофункциональные параметров катодной защиты, ПИМ-01 Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ") (РОССИЯ Тверская обл., г. Тверь) |
ОТ МП |
4 года |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Измерители многофункциональные телеметрические (Тверца-ТМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ «Тверской ЦСМ» (RA.RU.311253) | РСТ | 68 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 330 | 314 | 1 | 0 | 86 | 71 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 198 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ ПЕРМЬ" (РОСС RU.0001.310272) | 103 | 0 | 103 | 4 | 103 | 0 | 103 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители многофункциональные телеметрические (Тверца-ТМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мордовский ЦСМ Республика Мордовия |
588 | 1745 |
|
ФБУ Тверской ЦСМ Тверская область |
2902 | 1745 |
Программное обеспечение
Идентификационные данные программного обеспечения (далее - ПО) измерителей приведены в таблице 1.
Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.
Внешнее ПО «GSM Monitor» устанавливается на персональный компьютер и предназначено для сбора информации с измерителей, хранения и представления пользователю в удобном виде.
Встроенное программное обеспечение измерителей может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
GSM Monitor (Внешнее ПО) |
Встроенное ПО | |
|
Идентификационное наименование ПО |
SKZMainModule.exe |
Tm v2 wismo- 218.hex |
|
Номер версии (идентификационный номер ПО), не ниже |
2.9.0.0 |
2.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
AC3D980CEF23CA3 D598F47B9F55FDFD3 |
72E0195B3A7BCD06 311B54D6F2BE65D9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель измерителей методом термопечати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям многофункциональным «Тверца-ТМ»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
4250-002-10805710-2009 ТУ Измерители многофункциональные телеметрические «Тверца-ТМ». Технические условия
Поверка
Поверкаосуществляется по документу МП 68894-17 «Измерители многофункциональные телеметрические «Тверца-ТМ». Методика поверки», утверждённому ООО «ИЦРМ» 11.08.2017 г.
Основное средство поверки: калибратор многофункциональный 3000 (регистрационный номер в Федеральном информационном фонде 34284-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Электронные технологии» (ООО «ЭЛТЕХ») ИНН 6904008653Адрес: Российская Федерация, 170000, г. Тверь, пл. Гагарина, 1
Телефон: (8422) 34-68-10
Факс: (8422) 34-68-10 доб.199
E-mail: eltech_tver@mail.ru
Web-сайт: http://www.eltech.tver.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов силы и напряжения постоянного тока и последующей их обработке.
Измерители выполнены в виде одного законченного блока и обладают возможностью, как ручного, так и дистанционного управления, и съема информации (значения установок силы постоянного тока защиты и защитного потенциала, текущие значения выходной силы и напряжения постоянного тока, защитного потенциала) через встроенный GSM-модем для диапазонов 900/1800 МГц.
В измерители встроен GSM-модем, который обеспечивает связь с диспетчерским пунктом. При наличии у станции катодной защиты входа управления (унифицированный токовый вход от 4 до 20 мА или потенциальное управление от 0 до 10 В) возможно осуществление ручного или дистанционного управления режимом работы станции через измерители. Так же в измеритель установлен алфавитно-цифровой жидкокристаллический индикатор для отображения показаний измерений.

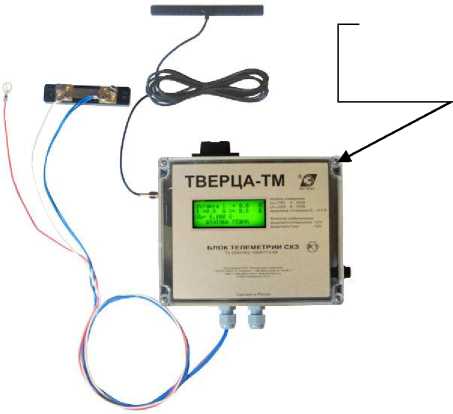

Измерение силы постоянного тока осуществляется с помощью шунта 50 А/75 мВ. Внешний вид и место пломбирования измерителей представлены на рисунке 1.
Место пломбирования
Рисунок 1 - Внешний вид и место пломбирования измерителей
Комплект поставки измерителей приведён в таблице 3.
Таблица 3 - Комплектность измерителей
|
Наименование |
Количество |
|
Измеритель многофункциональный телеметрический «Тверца-ТМ» с шунтом 50 А/75 мВ |
1 шт. |
|
Дипольная антенна |
1 шт. |
|
Измерители многофункциональные телеметрические «Тверца-ТМ». Руководство по эксплуатации |
1 экз. |
|
Измерители многофункциональные телеметрические «Тверца-ТМ». Методика поверки |
1 экз. |
|
Упаковочная тара |
1 шт. |
Основные метрологические и технические характеристики измерителей приведены в таблице 2. Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 - Основные метрологические и технические характеристики измерителей
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока для измерительного входа, В |
от 0 до 60 |
|
Пределы допускаемой основной^ абсолютной погрешности измерений напряжения постоянного тока для измерительного входа, В |
±0,6 |
|
Диапазон измерений силы постоянного тока для измерительного входа, А |
от 0 до 50 |
|
Пределы допускаемой основной^ абсолютной погрешности измерений силы постоянного тока для измерительного входа, А |
±0,5 |
|
Диапазон измерений напряжения постоянного тока для защитного входа, В |
от -4 до 0 |
|
Пределы допускаемой основной^ абсолютной погрешности измерений напряжения постоянного тока для защитного входа, мВ |
±40 |
|
Напряжение питания:
|
от 10,5 до 13,8 от 195 до 253 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Нормальные условия измерений:
|
от +10 до +30 от 30 до 80 от 84 до 106 (от 630 до 795) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от -25 до +45 90 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
200х160х55 |
|
Масса, кг, не более |
1,2 |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечание - 1) - пределы допускаемой дополнительной абсолютной погрешности измерителей, вызванной изменением температуры окружающей среды, составляют 0,5 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды по отношению к нормальным условиям измерений | |
