Принцип действия станций основан на формировании цифровых сигналов с помощью контроллера управления, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении с помощью силовых блоков.

Станции применяются в типовых системах противокоррозионной защиты и мониторинга на подземных стальных трубопроводах, для контроля качества и эффективности электрохимической защиты, а также для автономного использования на объектах строительства, реконструкции, технического перевооружения и ремонта.

Станции обеспечивают следующие основные функции:

• - стабилизации выходного тока;

• - стабилизации выходного напряжения;

• - стабилизации поляризационного потенциала;

• - стабилизации суммарного потенциала;

• - формирования режимов работы;

• - визуализации измерительной и служебной информации;

• - дистанционного управления и мониторинга станции внешними системами телемеханики по интерфейсу RS-485;

• - управления и обмена данными с силовыми модулями по локальному интерфейсу RS-485;

• - управления и обмена данными с пунктом дистанционного диспетчерского контроля по каналу GSM-связи (по требованию заказчика).

Конструктивно станции выполнены в металлическом шкафу, внутри которого расположены силовые модули, блок управления и вспомогательное оборудование.

На передней панели станций расположены:

• - электросчетчик;

• - устройства защиты от импульсных (коммутационных и грозовых) помех и перенапряжений на вводах цепей питающей сети и вводах измерения суммарного и поляризационных потенциалов;

• - клеммы подключения нагрузки;

• - клеммы подключения электродов сравнения длительного действия для измерения защитного потенциала;

• - алфавитно-цифровые индикаторы режимов работы станции (контроллер, преобразователь мощности);

• - кнопки управления станцией.

Станции выпускаются в следующих модификациях: «Тверца-СМ-04-1-48-1-У1» с максимальной выходной мощностью 0,96 кВт и одним силовым модулем, «Тверца-СМ-04-2-48-2-У1» с максимальной выходной мощностью 1,92 кВт и двумя силовыми модулями, «Тверца-СМ-04-3-48-3-У1» с максимальной выходной мощностью 2,88 кВт и тремя силовыми модулями.

Структура условного обозначения модификаций станций представлена на рисунке 1.

Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.

Нанесение знака поверки на станции не предусмотрено.

Структурная схема условного обозначения модификаций станций:

Климатическое исполнение

Количество силовых модулей: 1, 2 или 3

Верхняя граница диапазона воспроизведений и измерений напряжения постоянного тока

Максимальная выходная активная электрическая мощность:

• 1 - 0,96 кВт;

• 2 - 1,92 кВт;

• 3 - 2,88 кВт.

Вид исполнения

Наименование типа станций

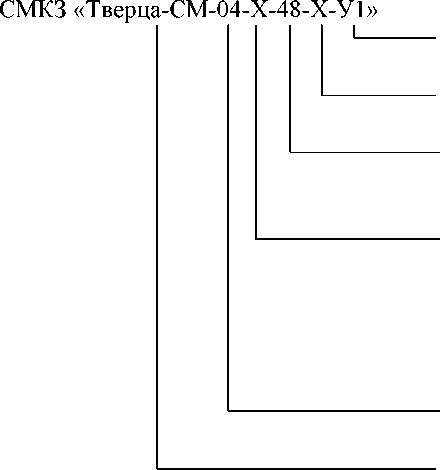

Рисунок 1 - Структура условного обозначения модификаций станций

Общий вид станций, модулей и монтажной корзины с указанием места ограничения доступа к местам настройки (регулировки) представлены на рисунках 2-4.

Место ограничения доступа к местам настройки (регулировки)

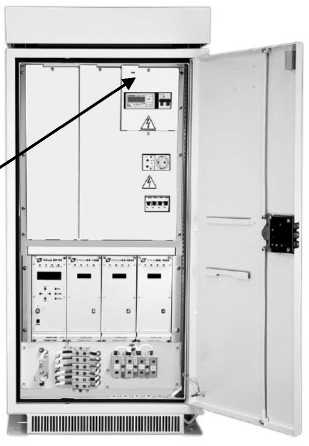

Рисунок 2 - Общий вид систем с указанием места ограничения доступа к местам настройки (регулировки)

Место ограничения доступа к местам настройки (регулировки)

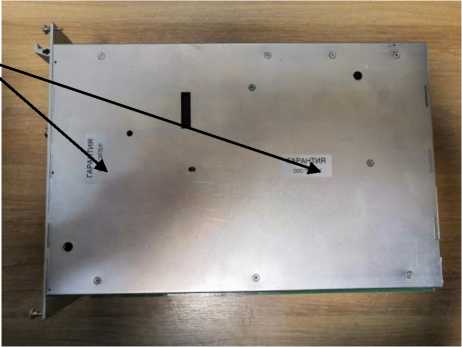

Рисунок 3 - Общий вид модулей станций с указанием места ограничения доступа к местам настройки (регулировки)

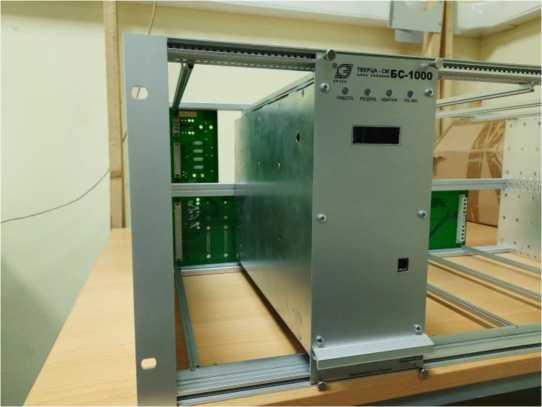

Рисунок 4 - Общий вид монтажной корзины

Таблица 3 - Комплектность станций

Таблица 2 - Метрологические характеристики станций

Таблица 3- Основные технические характеристики станций
