Номер по Госреестру СИ: 68644-17
68644-17 Системы измерений передачи данных
(ZTE vEPC)
Назначение средства измерений:
Системы измерений передачи данных ZTE vEPC, далее СИПД, предназначены для измерений количества (объема) информации при передаче данных, с целью получения исходных данных для расчета их стоимости.
Внешний вид.
Системы измерений передачи данных
Рисунок № 1
Внешний вид.
Системы измерений передачи данных
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.09.2022
Номер записи - 160322
ID в реестре СИ - 382722
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "ZTE Corporation"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2017.09.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы измерений передачи данных (ZTE vEPC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ZTE Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34052-07 01.04.2012 |
Системы измерений длительности соединений, СИДС ZXC10, ZXG10, ZXWN Фирма "ZTE Corporation" (КИТАЙ ) |
2 года | |
|
34053-07 01.04.2012 |
Системы измерений длительности соединений, СИДС ZXJ10, ZXSS10 Фирма "ZTE Corporation" (КИТАЙ ) |
2 года | |
|
34053-13 21.10.2018 |
Системы измерений длительности соединений, ZXJ10, ZXSS10 Фирма "ZTE Corporation" (КИТАЙ ) |
ОТ |
2 года |
|
65369-16 06.10.2021 |
Системы измерений длительности соединений, ZXUN Фирма "ZTE Corporation" (КИТАЙ ) |
ОТ МП |
2 года |
|
66121-16 21.12.2021 |
Системы измерений длительности соединений, ZXSS10 Фирма "ZTE Corporation" (КИТАЙ ) |
ОТ МП |
2 года |
|
68644-17 12.09.2022 |
Системы измерений передачи данных, ZTE vEPC Фирма "ZTE Corporation" (КИТАЙ ) |
ОТ МП |
2 года |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Системы измерений передачи данных (ZTE vEPC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерений передачи данных (ZTE vEPC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) встроенное, версии ПО V5, управляет функционированием оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименовании ПО |
17A CN-G |
|
Номер версии (идентификационный номер) ПО |
V5 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию оборудования, в состав которого входит СИПД, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерений передачи данных ZTE vEPC«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015).
Техническая и эксплуатационная документация ZTE Corporation, Китай
Поверка
Поверкаосуществляется по документу 5295-003-59117565-2017МП «Системы измерений передачи данных ZTE vEPC. Методика поверки», утвержденному ООО «НТЦ СОТСБИ» 27 июля 2017 г.
Основное средство поверки:
Формирователь - измеритель соединений универсальный СИГМА, регистрационный № 61022-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИПД с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
Изготовитель
ZTE Corporation, КитайZTE Plaza, Keji Road South, Hi-Tech Industrial Park, Nanshan district, Shenzhen, P.R. China, 518057.
E-mail: info@zte.ru
Web-сайт: http://www.zte.ru
Заявитель
Московское Представительство Корпорации ЗТИ, КитайАдрес: 129626, г. Москва, Графский переулок, д. 14/1
ИНН: 9909096970
Тел: +7(495) 6417577, Факс: +7(499) 6830159
Web-сайт: http://www.zte.ru
Испытательный центр
: Общество с ограниченной ответственностью «НТЦ СОТСБИ»Адрес: 191028, Россия, г. Санкт-Петербург, ул. Пестеля, д. 7, пом. 14Н, офис А
Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217
E-mail: info@sotsbi.ru
Web-сайт: http://www.sotsbi.ru
Принцип действия СИПД основан на формировании учетных файлов (log-файлов) каждого сеанса передачи/приема данных с последующим учетом трафика по каждому IP адресу в CDR файле.
СИПД является виртуальной (функциональной) системой измерений передачи данных комплекса оборудования с измерительными функциями шлюзового узла (vEPC).
Оборудование используется на сети связи в качестве узла поддержки пакетной передачи данных SGSN-GGSN, осуществляющего коммутацию пакетных данных в сетях GSM 900/1800, UMTS, LTE, включая маршрутизацию и управление пользовательскими сессиями, а также функции тарификации, версия ПО V5, производства ZTE Corporation, Китай.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).
На рисунке 2 изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет.
Общий вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

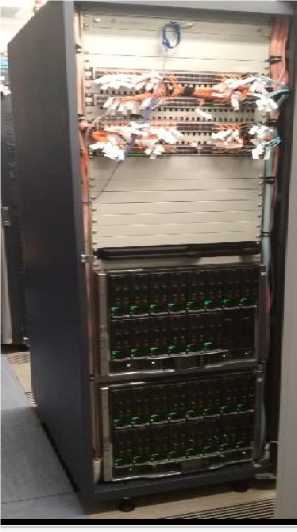

Рисунок 1 - Общий вид оборудования

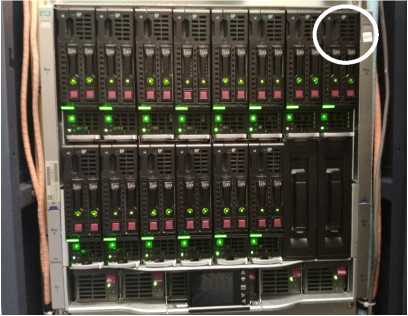

Рисунок 2 - Место блокировки кассет (выделено)
Таблица 2
|
Характеристика |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 10 байт до 100 Мбайт, байт |
±1 |
|
Вероятность неправильного представления исходных данных для тарификации, не более |
0,0001 |
