Номер по Госреестру СИ: 66121-16
66121-16 Системы измерений длительности соединений
(ZXSS10)
Назначение средства измерений:
Системы измерений длительности соединений ZXSS10, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.
Внешний вид.
Системы измерений длительности соединений
Рисунок № 1
Внешний вид.
Системы измерений длительности соединений
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.12.2021
Номер записи - 157552
ID в реестре СИ - 379952
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "ZTE Corporation"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2232 от 2018.10.24 О переоформлении свидетельства об утверждении типа средства измерений № 66121 "Газоанализаторы стационарные ТГА-ХХ-ХХX" и внесении изменений в описание типа
№2131 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1937 от 2016.12.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы измерений длительности соединений (ZXSS10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ZTE Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34052-07 01.04.2012 |
Системы измерений длительности соединений, СИДС ZXC10, ZXG10, ZXWN Фирма "ZTE Corporation" (КИТАЙ ) |
2 года | |
|
34053-07 01.04.2012 |
Системы измерений длительности соединений, СИДС ZXJ10, ZXSS10 Фирма "ZTE Corporation" (КИТАЙ ) |
2 года | |
|
34053-13 21.10.2018 |
Системы измерений длительности соединений, ZXJ10, ZXSS10 Фирма "ZTE Corporation" (КИТАЙ ) |
ОТ |
2 года |
|
65369-16 06.10.2021 |
Системы измерений длительности соединений, ZXUN Фирма "ZTE Corporation" (КИТАЙ ) |
ОТ МП |
2 года |
|
66121-16 21.12.2021 |
Системы измерений длительности соединений, ZXSS10 Фирма "ZTE Corporation" (КИТАЙ ) |
ОТ МП |
2 года |
|
68644-17 12.09.2022 |
Системы измерений передачи данных, ZTE vEPC Фирма "ZTE Corporation" (КИТАЙ ) |
ОТ МП |
2 года |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Системы измерений длительности соединений (ZXSS10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерений длительности соединений (ZXSS10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровень защиты ПО и измерительной информации «высокий», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименовании ПО |
ZXSS10 |
|
Номер версии (идентификационный номер) ПО |
V4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений ZXSS10ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;
«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций (далее Минкомсвязи) Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015).
Техническая документация ZTE Corporation, Китай
Поверка
Поверкаосуществляется по документу 5295-002-59117565-2016 МП «Системы измерений длительности соединений ZXSS10 Методика поверки», утвержденному ФГУП ЦНИИС 7 ноября 2016 г.
Основное средство поверки:
формирователь телефонных соединений Призма, регистрационный № 26483-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ требуемой точности.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
Заявитель
Московское Представительство Корпорации ЗТИ129626, г. Москва, Графский пер., 14/1
ИНН: 9909096970
Тел: +7(495) 6417577
Факс: +7(499) 6830159
Сайт: http://www.zte.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Центральный научноисследовательский институт связи» (ФГУП ЦНИИС)Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail: metrolog@zniis.ru
Принцип действия СИДС основан на фиксации оборудованием комбинированной АТС ZXSS10 с технологией коммутации пакетов информации, моментов начала и окончания телефонного соединения.
СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями АТС.
Оборудование используется на сети связи в качестве: узла связи сети местной телефонной связи и узла связи сети фиксированной зоновой телефонной связи, с возможностью использования в составе территориально распределённых узлов связи, версия ПО - V4, производства ZTE Corporation, Китай.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования. Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).
На рисунке 2 изображено место блокирования кассетного модуля (блокируется возможность бесконтрольной выемки кассет).

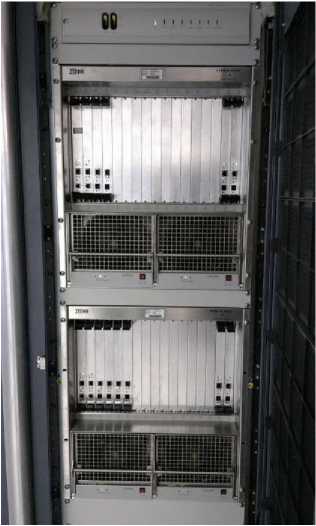

Рисунок 1 - Общий вид оборудования с открытой дверью
^^ДА1иД|Д|>>>»

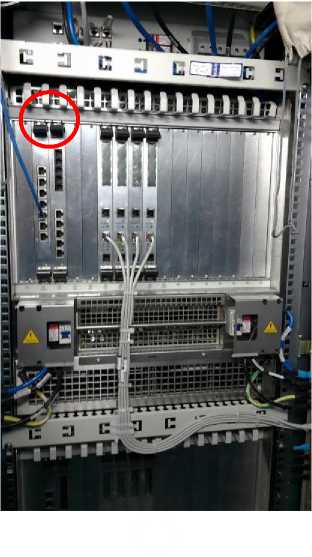

Рисунок 2 - Место блокирования кассетного модуля (выделено)
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений длительности телефонных соединений, с |
от 1 до 3600 |
|
Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений, с |
±1 |
|
Вероятность неправильного представления исходных данных для тарификации телефонного соединения, не более |
0,0001 |
