Номер по Госреестру СИ: 68500-17
68500-17 Машина координатная измерительная
(premier)
Назначение средства измерений:
Машина координатная измерительная premier (далее - КИМ) предназначена для измерений геометрических размеров и формы деталей сложной формы.
Внешний вид.
Машина координатная измерительная
Рисунок № 1
Программное обеспечение
КИМ оснащены программным обеспечением (далее - ПО) Modus.
Вычислительные алгоритмы Modus расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. Modus блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Modus |
Номер версии (идентификационный номер) ПО |
не ниже v. 1.7 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосят на титульный лист руководства по эксплуатации типографским способом, а также на торцевую часть корпуса КИМ методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы устанавливающие требования к машинам координатным измерительным premier
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по документу МП № 203-47-2017 «Машина координатная измерительная premier. Методика поверки» утвержденному ФГУП «ВНИИМС» 03 мая 2017 г.
Основные средства поверки:
- концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
International Metrology Systems Ltd, Великобритания
Адрес: 2 Dryden Place, Bilston Glen Industrial Estate, Loanhead, Edinburgh, Scotland, EH20 9HP, Unitted Kingdom
Телефон: +44 (0131) 440-75-00
Факс: +44 (0131) 440-75-01
E-mail: product.support@dmi s-cmm. com
Web-сайт: www.dmis-cmm.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Конструкция машины портальная, с неподвижным измерительным столом, боковым приводом портала. Пиноль и направляющие по осям X и Z выполнены из легкого углепластика. Три направляющие КИМ образуют декартову базовую систему координат X,Y,Z, в которой расположена трехмерная измерительная головка Renishaw PH10T с датчиком TP20.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления прибором осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется от компьютерной станции, по заранее составленной программе.

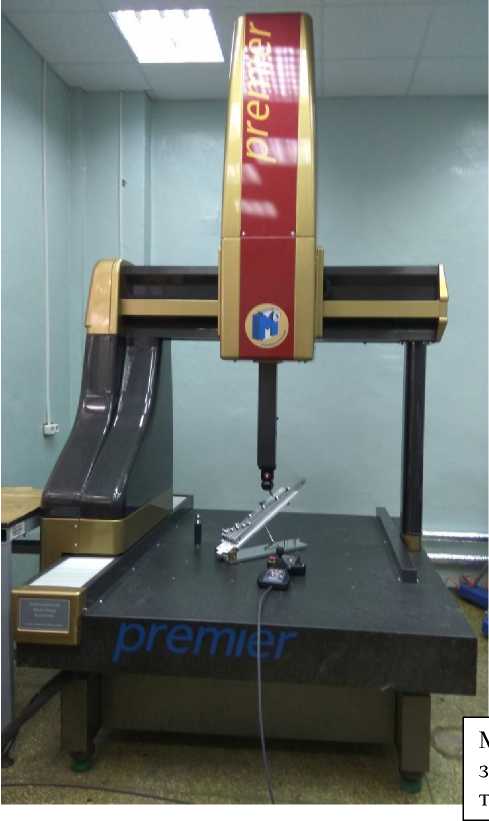

Общий вид машины координатной измерительной premier представлен на рисунке 1.
Опломбирование КИМ от несанкционированного доступа не предусмотрено.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид машины координатной измерительной premier
Таблица 4 -
Наименование |
Обозначение |
Количество |
Машина координатная измерительная premier |
- |
1 шт. |
Пульт управления |
- |
1 шт. |
Шкаф управления |
- |
1 шт. |
Калибровочная сфера диаметром 25 мм |
- |
1 шт. |
Приспособления для закрепления измеряемой детали^ |
- |
- |
Комплект сменных измерительных наконечников^ |
- |
- |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП № 203-47-2017 |
1 экз. |
1) - поставляется по дополнительному заказу |
Таблица 2 -Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений по осям, мм: - X - Y - Z |
от 0 до 980 от 0 до 980 от 0 до 740 |
Пределы допускаемой абсолютной объемной погрешности MPEE, мкм |
±(8+L/250) где L - длина, мм |
Пределы допускаемой абсолютной погрешности измерительной головки MPEP, мкм |
±8 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: -длина |
1790 |
-ширина |
1930 |
-высота |
3230 |
Масса, кг, не более |
2010 |
Условия эксплуатации: - нормальная область значений температуры, °C |
от +18 до +22 |
- допускаемое изменение температуры |
1 °С /ч; 2 °С /д; 1 °С/м |
- диапазон рабочих температур, °С |
от +10 до +40 |
- относительная влажность воздуха, % |
от 40 до 70, без конденсата |
Расход воздуха, л/мин |
12 |
Давление сжатого воздуха, кПа |
от 600 до 1000 |
Напряжение питания переменного тока, В |
220±22 |
Частота переменного тока, Гц |
50/60 |
