Номер по Госреестру СИ: 46757-11
46757-11 Машина координатно-измерительная
(IMS Omni 4.4.3)
Назначение средства измерений:
Машина координатно-измерительная IMS Omni 4.4.3 (далее КИМ) предназначена для измерений геометрических размеров и формы деталей сложной формы. Применяется в лабораториях и цехах промышленного предприятия, изготавливающего детали небольшого и среднего размеров.
Внешний вид.
Машина координатно-измерительная
Рисунок № 1
Программное обеспечение
Программное обеспечение Virtual DMIS CAD+ обеспечивает:
-
- импорт CAD файлов - IGES, VDA, DXF, STEP;
-
- 3D моделирование для автономной и оперативной работы;
-
- 3D графическое представление детали в виде объемной (монолитной) модели;
-
- функцию составления отчетов, включая графики, текст и дополнительно экспорт в электронные таблицы Microsoft Excel;
-
- интеллектуальную функцию распознавания и маркировки;
- широкий спектр выбора меню, включая конструкцию, настройку, геометрические допуски, управление датчиком, программирование последовательности измерения деталей;
- автоматическую установку - зоны безопасного отвода датчика, параметров датчика, векторов перемещений - в режиме прямого управления.
Идентификационные данные программного обеспечения приведены в таблице ниже.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Virtual DMIS CAD+ |
Virtual DMIS 6.5 |
6.5 IM76/90100 |
D5053826 |
WELMEC 7.2 |
Программное обеспечение и его окружение являются неизменными. Средства для
программирования или изменения метрологически значимых функций отсутствуют. Операционная система, имеющая оболочку, доступную пользователю, отсутствует.
Программное обеспечение Virtual DMIS CAD+ устанавливается на заводе -изготовителе при поставке КИМ и защищено ключом. Защитный ключ имеет свой собственный уникальный серийный номер и соответствующий номер лицензии. Лицензионный номер определяется при производстве КИМ и точно соответствует определенному защитному ключу. Программное обеспечение может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Уровень защиты программного обеспечения КИМ IMS Omni 4.4.3 оценивается как «С» согласно МИ 3286-2010
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на нижнюю переднюю часть станины КИМ методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в Руководстве по эксплуатации IMPS 10965-0000, версия 1,0; июнь 2010
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине координатно-измерительной IMS Omni 4.4.3МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - производителя.
Машина координатно-измерительная IMS Omni 4.4.3 портальной конструкции. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой подвижно расположена трехмерная щуповая измерительная головка. Перемещения центра щупа головки измеряются цифровыми измерительными системами, состоящими их стальных измерительных шкал Renishaw, установленных вдоль каждой из осей, и соответствующих считывающих головок. КИМ оснащена неподвижным гранитным измерительным столом, установленным на стальной станине на антивибрационных опорах. Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающихся от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями из стекловолокна, которые защищают от загрязнений.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещения головки осуществляется при помощи джойстика пульта управления, микропроцессорный режим реализуется от клавиатуры компьютера, установленного на компьютерном столе. На компьютерном столе, кроме компьютера также располагается пульт управления, контроллер датчика касания и другое периферийное оборудование.

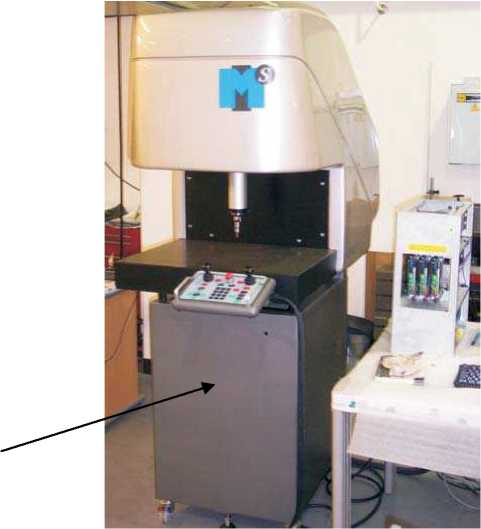

Рисунок 1 Внешний вид машины координатно-измерительной IMS Omni 4.4.3 и место нанесения поверительного клейма-наклейки и знака утверждения типа.
Место нанесения знака утверждения типа и поверительного клейма
Лист 2 Всего листов 4
Наименование |
Кол-во |
Примечание |
Машина координатно-измерительная IMS Omni 4.4.3 |
1 шт. | |
IMS OnMotion контроллер |
1 шт. | |
Автоматизированная измерительная головка Renishaw RTP20 |
1 шт. | |
Щуп TP20 |
1 шт. | |
Джойстик |
1 шт. | |
Промежуточный модуль щупа для крепления наконечников |
1 шт. | |
Приспособление для закрепления измеряемой детали |
1 шт. | |
Комплект сменных измерительных наконечников |
1 компл. | |
Персональный компьютер |
1 шт. | |
Компьютерный стол с принадлежностями |
1 комп. | |
Принтер |
1 шт. | |
Источник питания (110-240 В) |
1 шт. | |
Стабилизатор напряжения |
1 шт. | |
Встроенная в КИМ система температурной компенсации |
1 шт. | |
Руководство по эксплуатации IMPS 10965-0000 |
1 экз. | |
Руководство пользователя Virtual DMIS 2009, версия 6.5 |
1 экз. | |
Зажимные устройства |
1 комп. | |
Калибровочная сфера |
1 шт. |
Диапазон измерений по осям, мм -X -Y -Z |
Св.0 до 350 вкл. св.0 до 350 вкл. св.0 до 300 вкл. |
Предел допускаемой основной абсолютной погрешности |
3,3+L/250, где L |
объемных измерений, мкм |
измеряемая длина в мм |
Наибольшая скорость при измерении по осям, мм/с |
40 |
Наибольшая скорость перемещения траверсы, мм/с |
250 |
Наибольшее ускорение при касании для каждой оси, мм/с2 |
200 |
Допустимая масса измеряемой детали, кг |
200 |
Габаритные размеры, не более, мм -длина, |
1186 |
-ширина, |
710 |
-высота |
1978 |
Масса, кг |
220 |
Потребляемая мощность, ВА |
500 |
Напряжение сети, В |
220±20 |
Диапазон рабочих температур,.. ,°С |
От 10 до 40 |
Температура, при которой обеспечивается заданная погрешность, ...°С Градиент изменения температуры,.. ,°С78 ч |
20±2 2 |
Относительная влажность воздуха, ..% |
40 - 80 без конденсата |
