Номер по Госреестру СИ: 68484-17
68484-17 Установки управления водно-химическим режимом
(3D Trasar мод. 3DT-CW8214.88, 3DT-CW8544.88)
Назначение средства измерений:
Установки управления водно-химическим режимом 3D Trasar моделей 3DT-CW8214.88, 3DT-CW8544.88 (далее - установки) предназначены для автоматического непрерывного измерения рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и температуры воды промышленных охлаждающих систем и управления дозировочными насосами подачи реагентов и клапанами продувки.
Внешний вид.
Установки управления водно-химическим режимом
Рисунок № 1
Внешний вид.
Установки управления водно-химическим режимом
Рисунок № 2
Внешний вид.
Установки управления водно-химическим режимом
Рисунок № 3
Программное обеспечение
Установки имеют встроенное программное обеспечение «Next_Generation_3D_Trasar», предназначенное для управления установкой, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние встроенного ПО СИ на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
N ext Generati on 3 D Trasar |
Номер версии (идентификационный номер) ПО |
не ниже Release_5A Software Update Level 9 |
Цифровой идентификатор ПО |
46807 |
Другие идентификационные данные: Исполняемый файл Алгоритм вычисления контрольной суммы исполняемого кода |
Next_Generation_3D_Trasar.bin CRC32 |
Знак утверждения типа
Знак утверждения типананосится на корпус контроллера установки в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам управления водно-химическим режимом 3D Trasar моделей 3DT-CW8214.88, 3DT-CW8544.88
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений рН ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
Техническая документация фирмы «Nalco Italiana Manufacturing», Италия
Поверка
Поверкаосуществляется по документу МП 209-042-2017 «Установки управления водно-химическим режимом 3D Trasar моделей 3DT-CW8214.88, 3DT-CW8544.88. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20.06.2017 г.
Основные средства поверки:
Буферные растворы - рабочие эталоны pH 2 разряда по ГОСТ 8.120-2014;
Установка кондуктометрическая поверочная КПУ-1, регистрационный номер 31468-06; Эталонные растворы УЭП жидкостей по Р 50.2.021-2002;
Термометр лабораторный электронный ЛТ-300, регистрационный номер 61806-15. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность установки, как указано на рисунке 2.
Изготовитель
Компания «Nalco Italiana Manufacturing s.r.l.», Италия Адрес: Via Vernea 99, 10042 Nichelino, Torino, Italy Телефон (факс): +39 011 680 2411 (+39 011 627 9281)
Заявитель
Общество с ограниченной ответственностью «Компания Налко» (ООО «Компания Налко») ИНН 7705724809
Адрес: 115114, г. Москва, ул. Летниковская, д. 10, строение 4
Телефон (факс): +7 (495) 980 70 60, +7 (495) 980 72 81
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон (факс): +7 (812) 251 76 01, +7 (812) 713 01 14 Web-сайт: http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия каналов измерения pH и ОВП водных растворов основан на измерении ЭДС электродной системы, образуемой первичными преобразователями (электродами).
Принцип действия канала измерения УЭП водных растворов основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия канала измерения температуры водных растворов основан на измерении сопротивления между электродами в первичных преобразователях (pH-датчике, ОВП-датчике и кондуктометрическом датчике).
Конструктивно установки состоят из первичных преобразователей (датчиков) и вторичного преобразователя (блока управления, контроллера). Первичные преобразователи расположены на лицевой панели прибора, представляющей собой стенд для измерений. На лицевой панели вторичного преобразователя расположен жидкокристаллический (ЖК) дисплей. Все элементы управления установками расположены на экранной клавиатуре ЖК дисплея. Измеренный сигнал от каждого датчика поступает в блок управления, который проводит математическую обработку полученной информации, автоматическую температурную компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Установки имеют следующие виды выходных сигналов: цифровая индикация на ЖК дисплее прибора, цифровые входы (RS-232, RS-485) и выходы (RJ-45, Ethernet), токовые выходы (4-20 мА), релейные выходы, передача информации через GSM модем на сайт компании www.envision.com.
Устройство имеет разъем USB для передачи данных на флеш-накопитель для дальнейшей обработки или загрузки данных на сайт компании www.envision.com.
Модели отличаются внешним видом (модель 3DT-CW8214.88 размещается на открытой панели, модель 3DT-CW8544.88 - в закрытом шкафу).
Общий вид установок представлен на рисунках 1-2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

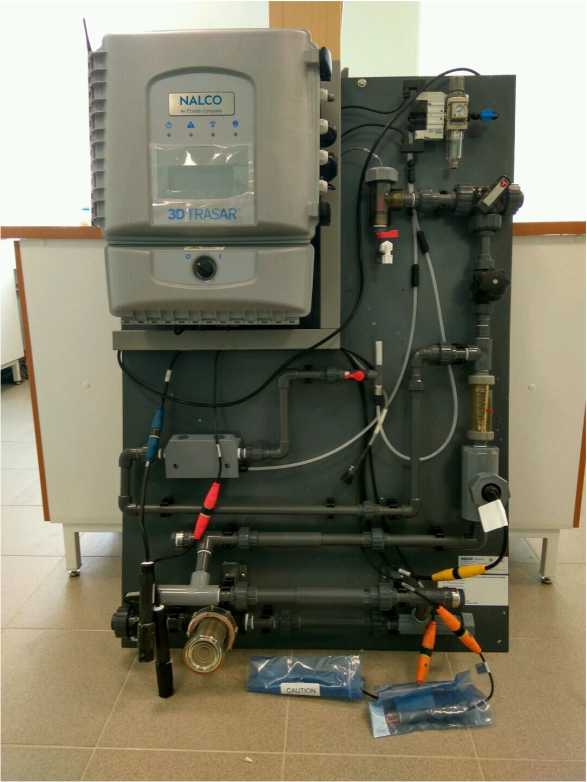

Рисунок 1 - Общий вид установки управления водно-химическим режимом 3D Trasar модели 3DT-CW8214.88

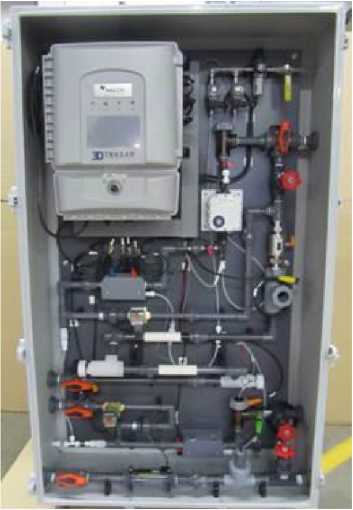

Рисунок 2 - Общий вид установки управления водно-химическим режимом 3D Trasar модели 3DT-CW8544.88
1РАБОЧЕЕ
МЕСТО №1
1ПОВЕРИТЕ.1Я
Место
пломбирования
Место знака поверки

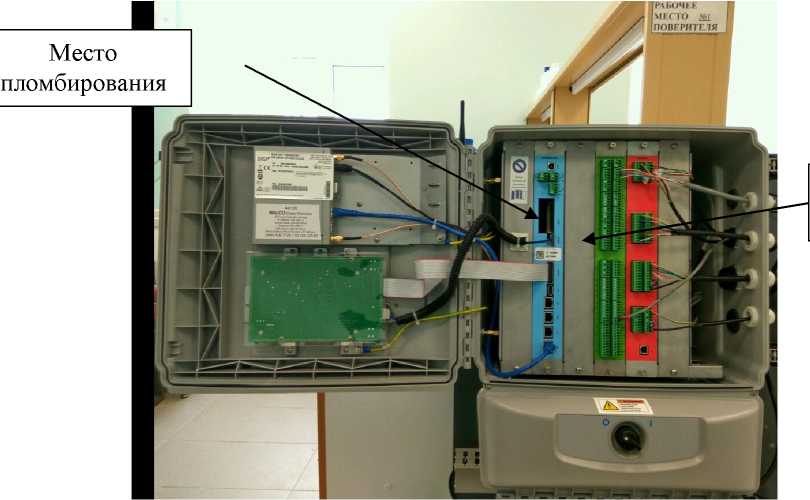

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики установки
Наименование характеристики |
Значение |
Диапазон измерений pH |
от 1 до 14 |
Пределы допускаемой абсолютной погрешности измерений pH |
±0,2 |
Диапазон измерений ОВП, мВ |
от 0 до 1000 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений ОВП, % |
±5 |
Диапазон измерений УЭП, мкСм/см |
от 500 до 10000 |
Пределы допускаемой относительной погрешности измерений УЭП, % |
±20 |
Диапазон измерений температуры, °C |
от 0 до +100 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±1,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Параметры электрического питания: - напряжение, В: |
от 120 до 240 |
- частота, Гц |
от 50 до 60 |
- потребляемая мощность, ВА, не более |
1800 |
Габаритные размеры средства измерений, см, не более - модель 3DT-CW8214.88 - высота |
28 |
- ширина |
84 |
- длина |
122 |
- модель 3DT-CW8544.88 - высота |
40 |
- ширина |
94 |
- длина |
168 |
Масса, кг, не более - модель 3DT-CW8214.88 |
45 |
- модель 3DT-CW8544.88 |
113 |
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность воздуха (при 30 °С), % |
от 5 до 80 |
- атмосферное давление, кПа |
от 86 до 106 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
7500 |
