Номер по Госреестру СИ: 68349-17
68349-17 Рефлектометры оптические
(серии MAX-700C)
Назначение средства измерений:
Рефлектометры оптические серии MAX-700C (далее - рефлектометры) предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Внешний вид.
Рефлектометры оптические
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, служит для выполнения функций определения параметров сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО располагается в аппаратной части рефлектометров. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части рефлектометров исключен конструктивно. В целях предотвращения вскрытия корпуса рефлектометров произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей рефлектометров может производиться только в аккредитованных сервис-центрах фирмы -изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
OTDR.exe |
Номер версии (идентификационный номер) ПО |
1.1 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса рефлектометра методом наклеивания этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим серии МАХ-700СПриказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Техническая документация фирмы «EXFO Inc.», Канада.
Поверка
Поверкаосуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862.
Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах воспроизведения от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
По заявлению владельца средства измерений или лица, представившего его на поверку, на заднюю панель рефлектометра наносится знак поверки, как показано на рисунке 2.
Изготовитель
Фирма «EXFO Inc.», КанадаАдрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2 Canada
Телефон: +420 720 592 592
E-mail: vratislav.blazek@exfo.com
Web-сайт: exfo.com
Заводы-изготовители Фирма «EXFO Inc.», Канада
Адрес: 400 Godin Avenue, Quebec City (Quebec), G1M 2K2 Canada
Телефон: +420 720 592 592
E-mail: vratislav.blazek@exfo.com
Web-сайт: exfo.com
Фирма «EXFO Telecom Equipment (Shenzhen) Ltd», Китай,
Адрес: F1 to F3, No. 71-3, Xintian Avenue, Xintian Community, Fuhai Subdistrict, Bao'an
District, Shenzhen, Guangdong, P.R. China, 518103
Телефон: +86-755-8203-2300
Факс: +86-755-8203-2306
Заявитель
Общество с ограниченной ответственностью «Концепт Технологии»
(ООО «Концепт Технологии»)
ИНН: 7736263386
Юридический адрес: 108840, г. Москва, г. Троицк, Калужское шоссе, д. 20, эт. 1, пом.5, оф. 2;
Фактический адрес: 108811, г. Москва, п. Московский, Киевское шоссе, 22-й км., домовладение 4, стр.1, блок Б
Телефон: +7 (495) 775-31-75
Факс: +7 (495) 775-31-75*109
E-mail: info@c-tt.ru
Web-сайт: www.c-tt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Прибор оборудован рядом портов:
- измерительный порт рефлектометра, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
- порт встроенного измерителя оптической мощности (дополнительная опция);
- порт источника оптического излучения (совмещен с измерительным портом рефлектометра).
Рефлектометры выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели.
Рефлектометры выпускаются в следующих модификациях: MAX-720C-SM1, МАХ -720C-SM2, МАХ-720С^1, МАХ-720C-Q1-QUAD, MAX-730C-SM1, MAX-730C-SM2, MAX-730C-SM3, MAX-730C-SM6, MAX-730C-SM7, MAX-730C-SM8, которые отличаются динамическим диапазоном и рабочими длинами волн.
Модификации МАХ-720С-БМ2, MAX-730C-SM2, MAX-730C-SM6 оборудованы
спектральным фильтром на длину волны 1625 нм. Модификации MAX-730C-SM7, MAX-730C-SM8 оборудованы спектральным фильтром на длину волны 1650 нм.
Общий вид рефлектометров оптических серии MAX-700C представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

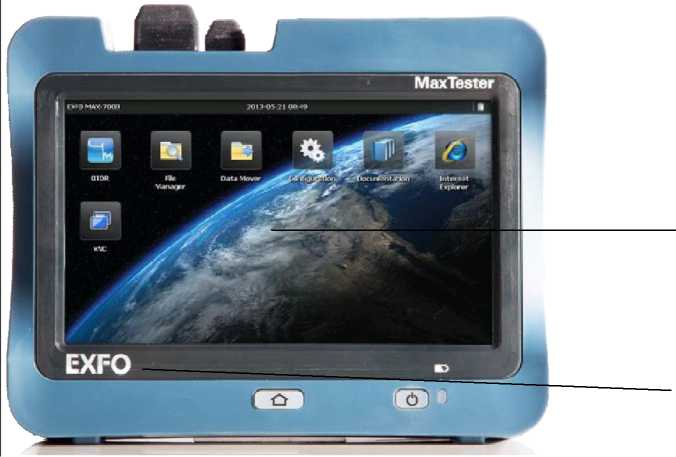

Сенсорный экран
Марка изготовителя
Рисунок 1 - Общий вид рефлектометров оптических серии MAX-700C

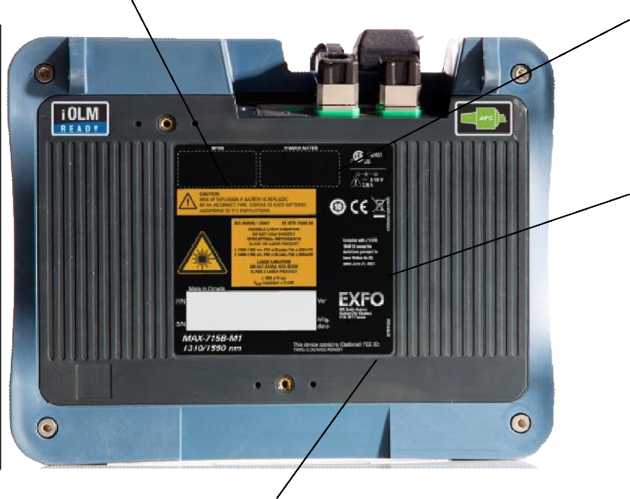

Место нанесения знака поверки
Место нанесения знака утверждения типа
Маркировка
Место установки лейбла пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
приведены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики рефлектометров оптических МАХ-720С
Модификация рефлектометра оптического |
МАХ-720С^М1 |
МАХ-720С-8М2 |
МАХ-720С^1 |
МАХ-720C-Q1-QUAD | |
Рабочие длины волн, нм |
1310±20/1550±20 |
1310±20/1550±20; 1625±10 |
850±20/1300±20 |
850±20/1300±20 |
1310±20/ 1550±20 |
Уровень выходной мощности оптического излучения в непрерывном режиме, дБм*, не менее |
-6,0 / -6,0 |
-6,0 / -6,0 / -6,0 |
-3,0 / -3,0 |
-3,0 / -3,0 |
-6,0 / -6,0 |
Нестабильность уровня выходной мощности оптического излучения в непрерывном режиме за 15 минут (после 15 минута прогрева), дБ, не более |
0,05 | ||||
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)**, дБ |
34/33 |
34/33/33 |
25/27 |
25/27 |
34/33 |
Мертвая зона при измерении, м
|
3/3 0,7/0,7 |
3/3/3 0,7/0,7/0,7 |
2,5/2,5 0,5/0,5 |
2,5/2,5 0,5/0,5 |
3/3 0,7/0,7 |
Длительность зондирующих импульсов, нс |
3; 5; 10; 30; 50; 100; 275; 1000; 2500; 5000;10000; 20000 |
3; 5; 10; 30; 50; 100; 275; 1000 |
3; 5; 10; 30; 50;100;275;1000 |
3; 5; 10; 30; 50; 100; 275; 1000; 2500;5000; 10000; 20000 |
Продолжение таблицы 2
Модификация рефлектометра оптического |
МАХ-720С^М1 МАХ-720С-БМ2 |
МАХ-720С^1 |
МАХ-720C-Q1-QUAD | |
Диапазоны измеряемых длин, км |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00 |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00 |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00 |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00 |
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ |
±0,03 | |||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL = ±(0,75 + 2,5 10' I.-5); где L - измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин, м | |||
* Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт ** Здесь и далее динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к системе конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин |
Таблица 3 - Метрологические характеристики рефлектометров оптических MAX-730C
Модификация рефлектометра оптического |
MAX-730C-SM1 |
MAX-730C-SM2 |
MAX-730C-SM3 |
MAX-730C-SM6 |
MAX-730C-SM7 |
MAX-730C-SM8 |
Тип волокна |
Одномодовое (SMF) 9/125 мкм | |||||
Рабочие длины волн, нм |
1310±20/1550±20 |
1310±20/1550±20; 1625±10 |
1310±20/1550±20; 1625±10 |
1625±10 |
1650±5 |
1310±20/1550±20, 1650±5 |
Уровень выходной мощности оптического излучения в непрерывном режиме, дБм*, не менее |
-2,5 |
Продолжение таблицы 3
Модификация рефлектометра оптического |
MAX-730C-SM1 |
MAX-730C-SM2 |
MAX-730C-SM3 |
MAX-730C-SM6 |
MAX-730C-SM7 |
MAX-730C-SM8 |
Нестабильность уровня выходной мощности оптического излучения в непрерывном режиме за 15 минут (после 15 минута прогрева), дБ, не более |
0,05 | |||||
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)**, дБ |
39/38 |
39/38/39 |
39/38/39 |
39 |
39 |
39/38/39 |
Мертвая зона при измерении, м - ослабления |
2,5/2,5 |
2,5/2,5/2,5 |
2,5/2,5/2,5 |
2,5 |
2,5 |
2,5/2,5/2,5 |
- положения неоднородности |
0,5/0,5 |
0,5/0,5/0,5 |
0,5/0,5/0,5 |
0,5 |
0,5 |
0,5/0,5/0,5 |
Длительность зондирующих импульсов, нс |
3; 5; 10; 30;50;100;275;1000;2500;5000;10000; 20000 | |||||
Диапазоны измеряемых длин, км |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00; от 0 до 400,00 | |||||
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ |
±0,03 | |||||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL = ±(0,75 + 2,5 10' I.-5); где L - измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин, м |
Таблица 4 - Метрологические характеристики встроенных измерителей оптической мощности
Наименование характеристики |
Значение |
Диапазон измерений уровня средней мощности оптического излучения (для длин волн градуировки 850, 1300, 1310, 1490, 1550 и 1625 нм), дБм |
от -50 до +27 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ |
•(“ A) |
* Здесь и далее А обозначает измеренное значение мощности в нВт: A = 100,1P+6, где P - измеренное значение уровня средней мощности в дБм |
Таблица 5 - Основные технические характеристики рефлектометров
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±20 |
- частота переменного тока, Гц |
55±5 |
Габаритные размеры, мм, не более | |
- высота |
166 |
- ширина |
200 |
- глубина |
68 |
Масса (включая батарею), кг, не более |
1,5 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -10 до +50 |
- относительная влажность воздуха (без | |
конденсата),%, не более |
95 |
