Измерения массы брутто нефти выполняют косвенным методом динамических измерений по результатам измерений в трубопроводе:

• - объёма нефти с помощью преобразователей расхода, давления и температуры;

• - плотности нефти с помощью поточных преобразователей плотности, давления и температуры.

Системы представляют собой единичные экземпляры измерительной системы целевого назначения, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка систем осуществлены непосредственно на объектах эксплуатации в соответствии с проектной и эксплуатационной документацией на системы и их компоненты.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК) и системы сбора и обработки информации (СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из входного и выходного коллекторов, семи рабочих и одной резервной измерительных линий (ИЛ). На каждой ИЛ установлены следующие средства измерений (номер в Федеральном информационном фонде по обеспечению единства измерений) и технические средства:

• - фильтр-грязеуловитель в комплекте с преобразователем разности давления, предназнченными для контроля перепада давления на фильтрах;

• - расходомер-счетчик жидкости турбинный HELIFLU TZ-N 250-2000 (регистрационный № 15427-96), или преобразователь расхода жидкости турбинный HELIFLU TZ-N 250-2000 (регистрационный № 15427-06), или преобразователь расхода жидкости турбинный геликоидный HTM 10 (регистрационный № 38725-08), или преобразователь расхода турбинный HTM 10 (регистрационный № 56812-14);

• - преобразователь давления измерительный 3051 (регистрационный № 14061-99, № 14061-04 или № 14061-10);

• - преобразователь измерительный (интеллектуальный) к датчикам температуры 3144 (регистрационный № 14683-95), или преобразователь измерительный 3144 к датчикам температуры (регистрационный № 14683-00), или преобразователь измерительны 3144Р (регистрационный № 14683-04 или № 14683-09) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационный № 22257-01 или № 22257-11);

• - датчик температуры 3144Р (регистрационный № 39539-08) для измерений и местной индикации температуры;

• - манометр для местной индикации давления.

На входном коллекторе БИЛ установлены:

• - манометр для местной индикации давления;

• - пробозаборное устройство щелевого типа по ГОСТ 2517-2012.

БИК выполняет функции оперативного контроля и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется через пробозаборное устройство щелевого типа по ГОСТ 2517-2012, установленное на входном коллекторе БИЛ. В БИК установлены следующие средства измерений и технические средства (номер в Федеральном информационном фонде по обеспечению единства измерений):

- преобразователи плотности измерительные модели 7835 (регистрационный № 15644-96) либо преобразователи плотности жидкости измерительные модели 7835 (регистрационный № 15644-01, № 15644-06 или № 52638-13);

- преобразователи плотности и вязкости измерительные модели 7827 (регистрационный № 15642-96), либо преобразователи плотности и вязкости жидкости измерительные модели 7827 (регистрационный № 15642-06), предназначенные для оперативного контроля вязкости нефти;

- влагомеры нефти поточные УДВН-1пм (регистрационный № 14557-01 или № 14557-10), предназначенные для оперативного контроля влагосодержания нефти;

- преобразователь давления измерительный 3051 (регистрационный № 14061-99 или № 14061-10);

- преобразователь измерительный (интеллектуальный) 3144 к датчикам температуры (регистрационный № 14683-95) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационный № 22257-11);

- датчики температуры 3144Р (регистрационный № 39539-08) для измерений и местной индикации температуры;

- преобразователь объема жидкости турбинный Smith Meter Guardsman G (регистрационный № 12750-00), либо преобразователь расхода жидкости турбинный Smith Meter Guardsman G (регистрационный № 12750-05);

- две системы смешивания и отбора проб Clif Mock True Cut;

- весы электронные Mettler Toledo DB 60sx для контроля наполнения пробоотборных емкостей (регистрационный № 19620-03);

- пробоотборник нефти «Стандарт-Р» для ручного отбора проб;

- манометры для местной индикации давления.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят девять измерительно-вычислительных комплексов (ИВК), осуществляющих сбор измерительной информации и формирование отчетных данных, два автоматизированных рабочих места оператора (АРМ-оператора), на базе персонального компьютера с программным комплексом на базе SCADA-системы «InTouch v.7.0» фирмы «Wonderware», оснащенных монитором, клавиатурой и печатающим устройством и программируемый логический контроллер ControlLogix серии PLC5550 (далее - ПЛК).

Восемь ИВК предназначены для вычисления параметров потока нефти, перекачанной через БИЛ (каждый - отдельно на одну из измерительных линий), девятый ИВК предназначен для вычисления показателей качества в БИК и для приема сигналов с поверочной установки. В качестве ИВК применяются следующие СИ (номер в Федеральном информационном фонде по обеспечению единства измерений):

• - вычислители расхода жидкости и газа модели 7951 (регистрационный № 15645-06);

• - устройства измерения параметров жидкости и газа модели 7951 (регистрационный № 26579-04).

АРМ оператора суммирует объем и массу с ИВК и автоматически формирует и печатает по запросу 2-х часовые отчеты, а по окончании партии (суток) автоматически формирует и распечатывает отчет СИКН за период приема-сдачи нефти.

ПЛК отвечает за контроль состояния и дистанционное управление электроприводами задвижек, регуляторов расхода, насосов и пробоотборников, а также системами вентиляции, пожарной сигнализацией и газоанализа в БИК.

Поверку и контроль метрологических характеристик преобразователей расхода проводят с помощью поверочной установки, расположенной на одной площадке с СИКН и включающей в себя следующие средства измерений (номер в Федеральном информационном фонде по обеспечению единства измерений):

- установка поверочная трубопоршневая двунаправленная EN-FAB, зав. № BMP-99021-07 (регистрационный № 54057-13);

- преобразователь давления измерительный 3051 (регистрационный № 14061-99 или № 14061-10);

- преобразователь измерительный (интеллектуальный) 3144 к датчикам температуры (регистрационный № 14683-95) в комплекте с термопреобразователем сопротивления платиновым серии 65 (регистрационный № 22257-11);

- датчики температуры 3144Р (регистрационный № 39539-08) для измерений и местной индикации температуры;

- манометры для местной индикации давления.

СИКН обеспечивает выполнение следующих функций:

- автоматическое измерение объемного расхода нефти в рабочем диапазоне (м³/ч);

- автоматическое вычисление массы брутто нефти в рабочем диапазоне расхода (т);

- автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³), вязкости (мм²/с) нефти, объемной доли воды в нефти (%);

- автоматическое вычисление массовой доли воды в нефти (%);

- поверку и контроль метрологических характеристик преобразователей расхода (ПР) по стационарной или передвижной поверочной установке;

- автоматический отбор объединенной пробы нефти;

- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

При выходе из строя СИ допускается замена отказавшего СИ на другое, аналогичного типа по техническим и метрологическим характеристикам.

Средства измерений, применяемые для оперативного контроля технологических параметров и показателей качества нефти (преобразователи перепада давления на фильтрах, преобразователи плотности и вязкости измерительные модели 7827, влагомеры нефти поточные УДВН-1пм, весы электронные Mettler Toledo DB 60sx и преобразователь расхода жидкости турбинный в БИК), подлежат калибровке.

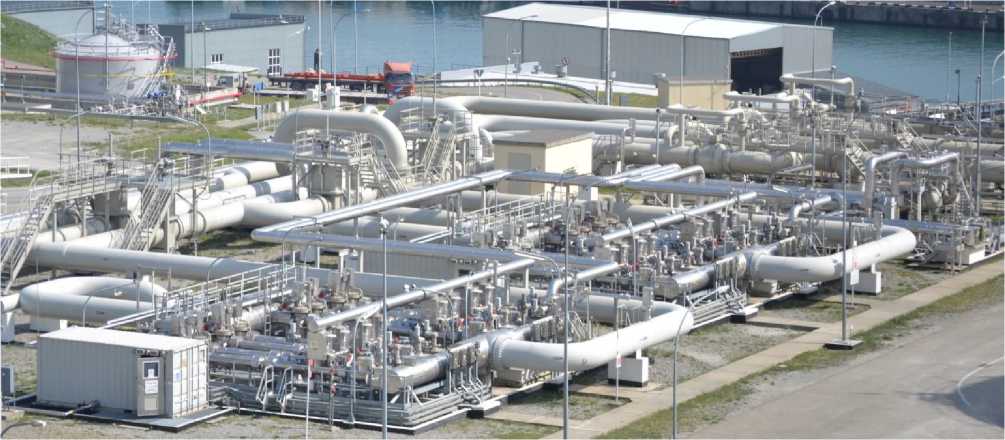

Общий вид СИКН приведен на рисунке 1.

Рисунок 1 - Общий вид СИКН.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
