Назначение средства измерений:
Установки поверочные трубопоршневые двунаправленные EN-FAB (далее - ТПУ) предназначены для воспроизведения и передачи единицы объема при поверке и градуировке преобразователей объемного расхода нефти (далее - ПР), входящих в состав систем измерительных "EN-FAB" для узлов учета нефти Каспийского Трубопроводного Консорциума (КТК).

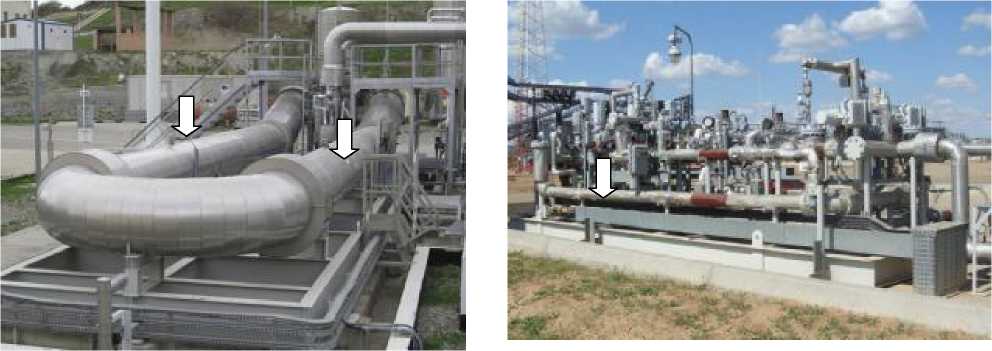

Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 1

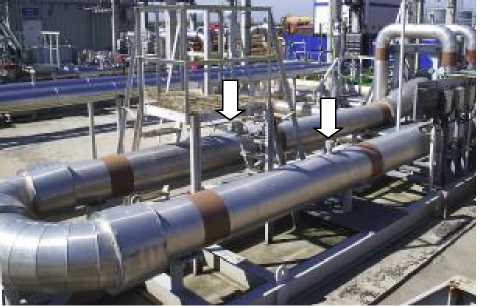

Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 2

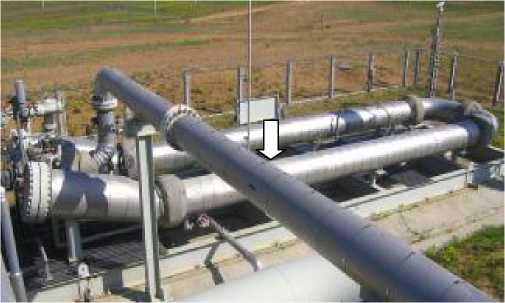

Внешний вид.
Установки поверочные трубопоршневые двунаправленные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 144071
ID в реестре СИ - 366471
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, EN-FAB,
Производитель
Изготовитель - Корпорация "EN-FAB, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2000
МПИ по поверкам - 736 дн.
Приказы РСТ, где упоминается данный тип СИ
№920 от 2022.04.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Установки поверочные трубопоршневые двунаправленные (EN-FAB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54057-13 Установки поверочные трубопоршневые двунаправленные (EN-FAB) Корпорация "EN-FAB, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
62207-15 Установки поверочные трубопоршневые двунаправленные (OGSB) ООО "Системы Нефть и Газ Балтия" (РОССИЯ г.Калининград) |
|
54057-13 Установки поверочные трубопоршневые двунаправленные (EN-FAB) Корпорация "EN-FAB, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
82855-21 Установки поверочные трубопоршневые (СИРИУС) Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (РОССИЯ г. Калининград) |
Все средства измерений Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22170-01 |
Системы измерительные для узлов учета нефти Каспийского трубопроводного Консорциума (КТК), EN-FAB Корпорация "EN-FAB, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
54057-13 |
Установки поверочные трубопоршневые двунаправленные, EN-FAB Корпорация "EN-FAB, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
68338-17 |
Системы измерений количества и показателей качества нефти Морского терминала АО "КТК-Р", Нет данных Корпорация "EN-FAB, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Установки поверочные трубопоршневые (СИРИУС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Установки поверочные трубопоршневые (СИРИУС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится справа в нижней части титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений приведены в документах:
-
- "Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений системой измерений количества и показателей качества нефти 23-PK-A002 на НПС "Астраханская"
ЗАО "Каспийский Трубопроводный Консорциум". Регистрационный код МВИ по Федеральному реестру ФР.1.29.2005.01642;
-
- "Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений системой измерений количества и показателей качества нефти 24-PK-A002 на НПС "Комсомольская"
ЗАО "Каспийский Трубопроводный Консорциум". Регистрационный код МВИ по Федеральному реестру ФР.1.29.2005.01655;
-
- "Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений системой измерений количества и показателей качества нефти 25-PK-A002 на НПС "Кропоткин"
ЗАО "Каспийский Трубопроводный Консорциум". Регистрационный код МВИ по Федеральному реестру ФР.1.29.2005.01643;
-
- "Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений системами измерений количества и показателей качества нефти 42-PK-A510 и 42-PK-A520 на Морском Терминале ЗАО "Каспийский Трубопроводный Консорциум". Регистрационный код МВИ по Федеральному реестру ФР.1.29.2005.01663.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным EN-FAB-
1 ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости";
-
2 Техническая документация изготовителя.
Выполнение работ в сфере государственного регулирования в области обеспечения единства измерений. ТПУ применяются в качестве рабочих эталонов 1-го либо 2-го разрядов по ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости" при проведении поверки и градуировки ПР, входящих в состав систем измерительных "EN-FAB" для узлов учета нефти Каспийского Трубопроводного Консорциума (КТК).
Поверка
Поверкаосуществляется по документу МП 54057-13 «Установки поверочные трубопоршневые двунаправленные EN-FAB. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС » 03 июня 2013 г.
Основные средства поверки:
-
- мерники эталонные 1-го разряда (Госреестр № 47665-11), пределы допускаемой относительной погрешности ± 0,02 %;
-
- установка поверочная трубопоршневая 1-го разряда передвижного исполнения (типа "Сапфир - 100", "Сапфир - 500" (Госреестр № 41976-09) пределы допускаемой относительной погрешности ±0,05 %;
-
- установка эталонная OGSB на базе мерника и объемного счетчика (Госреестр № 4496310), пределы допускаемой относительной погрешности ± 0,02 %;
-
- установка поверочная FMD (Госреестр 3 47441-11), пределы допускаемой относительной погрешности ± 0,05 %.
Изготовитель
Корпорация "EN-FAB, INC.", США 3905 Jensen Drive,Houston, Texas 77026, USA
Тел.: (713) 225-4913, факс: (713) 224-7937, e-mail: sales@en-fabinc.com
Заявитель
ООО "ИМС Индастриз" Юридический адрес: Россия, 105187, Москва, ул. Щербаковская, д. 53, корп. 15 Почтовый адрес: Россия, 117312, Москва, ул. Вавилова, д. 47А Тел.: 8 (495) 221 10 50, факс: 8 (495) 221 10 51Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП ВНИИМС)Юридический адрес: Россия, 119361, Москва, ул. Озерная, 46
Тел.: 8 (495) 437 55 77, факс: 8 (495) 437 56 66, e-mail: office@vniims.ru
Принцип действия ТПУ заключается в вытеснении известного объёма жидкости из измерительного участка ТПУ.
ТПУ состоит из следующих основных частей: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана. Конструкция применяемых детекторов обеспечивает возможность их замены на аналогичные без последующей внеочередной поверки.
При работе ТПУ и поверяемый ПР соединяют последовательно. Четырёхходовой переключающий кран ТПУ с помощью привода поворачивают в положение "запуск" и в поток жидкости, проходящей через корпус ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик ПР основан на сравнении количества жидкости, прошедшей через ТПУ и через ПР, и на известном значении вместимости измерительного участка ТПУ.
Общий вид ТПУ с указанием мест пломбирования приведен на рисунке 1.
Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ, предусмотрены места для установки пломб в соответствии с МИ 3002-2006 "ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок".
Рисунок 1 Общий вид ТПУ с указанием мест пломбирования
-
- установки поверочные трубопоршневые двунаправленные EN-FAB, 4 шт., заводские номера ВМР-99021-01, ВМР-99021-04, ВМР-99021-07, ВМР-99021-16;
-
- руководство по эксплуатации ТПУ;
-
- методика поверки.
Таблица 1 - Основные метрологические и технические характеристики ТПУ
|
Наименование характеристики |
Значение характеристики | ||||
|
ВМР-99021-01 |
ВМР-99021-04 |
ВМР-99021-07 |
ВМР-99021-16 | ||
|
Номинальное значение вместимости измерительного участка при температуре 20 °С и избыточном давлении, равном нулю, м3 |
0,06986 |
1,93341 |
9,27855 |
5,16280 | |
|
Пределы допускаемой относительной погрешности определения объема при поверке по МИ 1972-95, МИ 3155-2008, МИ 3209-2009, % |
± 0,05 | ||||
|
Пределы допускаемой относительной погрешности определения объема при поверке по МИ 2974-2006, МИ 3268 -2010, % |
± 0,1 | ||||
|
Параметры электрического питания детекторов: | |||||
|
- род тока |
постоянный | ||||
|
- напряжение, В |
24 ± 2,4 | ||||
|
Параметры электрического питания четырёхходового крана: | |||||
|
- род тока |
переменный | ||||
|
- напряжение, В |
+10% 380-15% | ||||
|
- частота, Гц |
50±1 | ||||
|
Габаритные размеры: - диаметр измерительного участка, мм |
101,9 |
387,35 |
723,90 |
574,65 | |
|
- длина измерительного участка, мм |
4283 |
9449 |
11272 |
11580 | |
|
Условия эксплуатации: | |||||
|
- рабочая среда |
нефть по ГОСТ Р |
51858-2002 "Нефть. Общие технические условия" | |||
|
- давление рабочей среды, МПа, не более |
6,0 |
1,68 |
6,0 |
6,0 | |
|
- диапазон вязкости кинематической рабочей среды, мм2/с |
от 1 до 40 | ||||
|
- диапазон температуры рабочей среды, оС |
от 1 до 40 | ||||
|
- расход рабочей среды, м3/ч, не более |
50 |
520 |
2000 |
1900 | |
|
Средний срок службы, лет |
25 | ||||
|
Исполнение |
стационарное | ||||
