Номер по Госреестру СИ: 68331-17
68331-17 Термометры промышленные стеклянные
(MT1, MV1)
Назначение средства измерений:
Термометры промышленные стеклянные серий МТ1, MV1 (далее по тексту - термометры) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры.
Внешний вид.
Термометры промышленные стеклянные
Рисунок № 1
Внешний вид.
Термометры промышленные стеклянные
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам промышленным стеклянным серий МТ1, MV1
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки. Техническая документация INOL d.o.o., Словения.
Поверка
Поверкаосуществляется по документу ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
Основные средства поверки:
-
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном информационном фонде 19916-10);
-
- измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (регистрационный номер в Федеральном информационном фонде 19736-11);
-
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
-
- термостат с флюидизированной средой FB-08 (регистрационный номер в Федеральном информационном фонде 44370-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Фирма INOL d.o.o., Словения
Адрес: Poljubinj 89f 5220 Tolmin Slovenija
Тел./факс: +386 (0)5 3810043/(0)5 3810044
Web-сайт: www.inol.si
Е-mail: inol@inol.si
Заявитель
Общество с ограниченной ответственностью «Бринокс Рус» (ООО «Бринокс Рус») Адрес: 119619, г. Москва, Сокольническая пл., д. 4А
Тел./факс: +7 (499)243-71-55/(495) 974-80-02
Web-сайт: www.brinox.eu
E-mail: info@brinox.eu
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77/(495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия термометров основан на видимом расширении термометрической жидкости в стекле при повышении температуры окружающей среды.
Термометры серий МТ1, MV1 выполнены в виде стержнеобразного стеклянного капилляра призматической формы, в нижней части которого находится резервуар, наполненный термометрической жидкостью. Капилляр закреплен в металлическом корпусе.
Термометры серий МТ1, MV1 различаются формой и габаритными размерами корпуса и имеют исполнения, различающиеся формой соединения верхней и монтажной частей корпуса (прямое соединение или под углом 90°), длиной верхней части корпуса (DN100 DN150, DN200, что соответствует длине 100 мм, 150 мм, 200 мм), длиной монтажной части, диапазоном измерений температуры и ценой деления шкалы.
Фотографии общего вида термометров представлены на рисунках 1, 2.

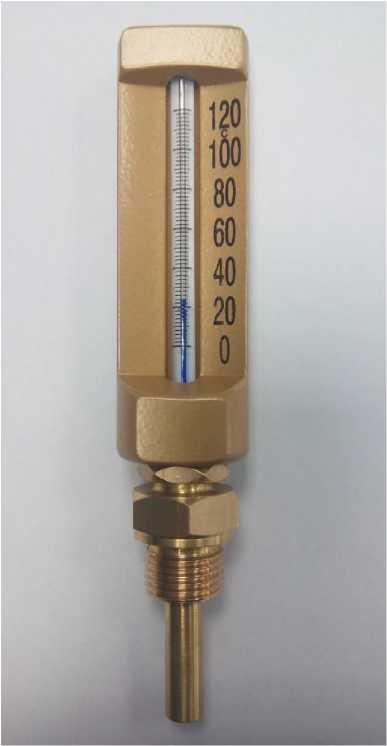

Рисунок 1 - Термометры промышленные
стеклянные серии MV1
k 3t
?£ J0
Ю ж
L1 к.
№ -

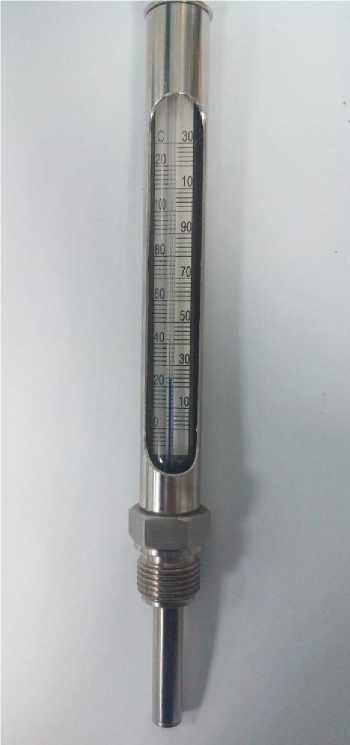

Рисунок 2 - Термометры промышленные
стеклянные серии МТ1
Пломбирование термометров промышленных стеклянных серий MT1, MV1 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики термометров
Серия термометров |
Диапазон измерений температуры, °С |
Цена деления шкалы, °С |
Пределы допускаемой приведенной погрешности, % (от диапазона измерений) |
Диаметр и длина погружаемого штока, мм |
Масса, г, не более | ||
DN 100 |
DN 150 |
DN 200 | |||||
MT1 |
от -40 до +40 |
- | |||||
от -30 до +50 |
1 |
1 | |||||
от 0 до +60 |
- | ||||||
от 0 до +100 |
1 |
0 10x45 |
125 | ||||
от 0 до +130 |
2 | ||||||
0 10x50 |
128 | ||||||
от 0 до +160 |
2 | ||||||
0 10x100 |
135 | ||||||
от 0 до +200 | |||||||
от 0 до +250 |
5 | ||||||
от 0 до +350 |
5 | ||||||
от 0 до +400 | |||||||
MV1 |
от -40 до +40 |
1 |
1 |
- |
±1 | ||
от -30 до +50 |
- |
1 | |||||
от 0 до +60 |
1 |
- |
- | ||||
от 0 до +100 | |||||||
от 0 до +120 |
2 |
2 |
1 |
0 10x40 |
205 | ||
от 0 до +130 |
0 10x45 |
207 | |||||
от 0 до +160 |
2 |
0 10x63 |
211 | ||||
от 0 до +200 |
5 |
0 10x100 |
215 | ||||
от 0 до +250 | |||||||
от 0 до +300 |
5 |
5 | |||||
от 0 до +350 | |||||||
от 0 до +400 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Длина корпуса термометра (вместе с погружаемым штоком), мм
|
от 150 до 300; от 168 до 323 |
Рабочие условия эксплуатации:
|
от +10 до +40 от 30 до 85 |
Максимальное допускаемое давление среды на шток термометра, МПа |
4 |
Средний срок службы, лет, не менее |
5 |
