Номер по Госреестру СИ: 67625-17
67625-17 Манометры деформационные
(IM 821)
Назначение средства измерений:
Манометры деформационные IM 821, (далее по тексту - манометры) предназначены для измерений избыточного давления газообразных и жидких сред.
Внешний вид.
Манометры деформационные
Рисунок № 1
Внешний вид.
Манометры деформационные
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус или циферблат манометра, методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам деформационным IM 821
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация INOL d.o.o., Словения.
Поверка
Поверкаосуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус или на стекло манометра таким образом, чтобы знак поверки не мешал снятию показаний, в паспорт и (или) на свидетельство о поверке.
Изготовитель
INOL d.o.o., Словения
Адрес: Poljubinj 89f 5220 Tolmin Slovenija
Тел./факс: +386 (0)5 3810043 / +386 (0)5 3810044
Е-mail: matjaz.leban@inol.si
Web-сайт: www.inol.si
Заявитель
Общество с ограниченной ответственностью «Бринокс Рус» (ООО «Бринокс Рус») Адрес: 119619, г. Москва, Сокольническая пл., д. 4А
Тел./факс: +7(499)243-71-55 / +7(495)974-80-02
E-mail: info@brinox.eu
Web-сайт: www.brinox.eu
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - трубки Бурдона. Передаточный механизм преобразует деформацию мембраны в угловое перемещение показывающей стрелки.
Корпуса и чувствительные элементы манометров изготовлены из нержавеющей стали, что позволяет не только использовать их для измерений давления агрессивных сред, но и дает возможность работать в агрессивной среде. В целях повышения виброустойчивости манометры могут заполняться демпфирующей жидкостью. По заказу потребителя манометры могут оснащаться мембранным разделителем, дополнительными вентилями, импульсными трубками, дросселями и безопасным стеклом. Шкала и стрелка манометров изготовляется из алюминия.
Внешний вид манометров представлен на рисунках 1, 2.

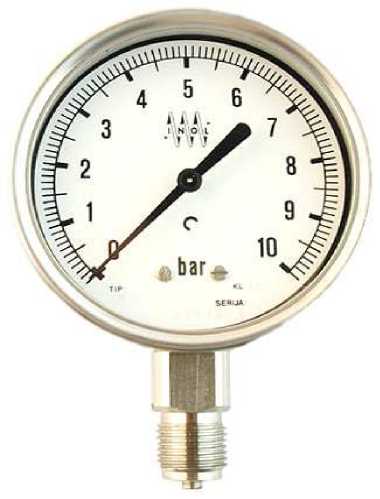

Рисунок 1 - Общий вид манометров с радиальным штуцером

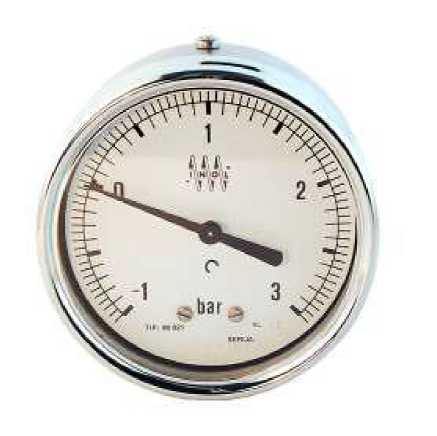

Рисунок 2 - Общий вид манометров с аксиальным штуцером
Пломбирование манометров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1
Наименование характеристики |
Значение характеристики |
Диапазоны измерений избыточного давления: - положительное избыточное давление, бар (МПа) |
от 0 до 1 (от 0 до 0,1) от 0 до 1,6 (от 0 до 0,16) от 0 до 2,5 (от 0 до 0,25) от 0 до 4 (от 0 до 0,4) от 0 до 6 (от 0 до 0,6) от 0 до 10 (от 0 до 1) от 0 до 16 (от 0 до 1,6) от 0 до 25 (от 0 до 2,5) от 0 до 40 (от 0 до 4) от 0 до 60 (от 0 до 6) от 0 до 100 (от 0 до 10) от 0 до 160 (от 0 до 16) от 0 до 250 (от 0 до 25) от 0 до 400 (от 0 до 40) |
- отрицательное избыточное давление, бар (МПа) |
от -1 до 0 (от - 0,1 до 0) от -1 до 0,6 (от - 0,1 до 0,6) |
- давление-разрежение, бар (МПа) |
от -1 до 1,5 (от 0 до 0,1) от -1 до 3 (от 0 до 0,1) от -1 до 5 (от 0 до 0,1) от -1 до 8 (от 0 до 0,1) от -1 до 15 (от 0 до 0,1) от -1 до 39 (от 0 до 0,1) |
Пределы основной допускаемой приведенной погрешности, % от диапазона показаний |
±1 |
Вариация показаний, % |
1 |
Диапазон температуры окружающего воздуха, 0С -для незаполненных манометров -для манометров с силиконовым заполнением -для манометров с глицериновым заполнением |
от - 25 до +70 от - 40 до +65 от -15 до +65 |
Пределы допускаемой дополнительной приведенной погрешности вызванной отклонением температуры от нормальных условий (от +18 до +28 °С), % (от диапазона показаний)/10 °С |
±0,3 |
Степень защиты |
IP 55 по EN 60529 для манометров без заполнения демпфирующей жидкостью; IP 65 по EN 60529 для манометров заполненных демпфирующей жидкостью |
Г абаритные размеры, мм, не более, (диаметр; глубина) |
106x52,8 |
Масса, г, не более: -для незаполненных манометров -для манометров с силиконовым заполнением -для манометров с глицериновым заполнением |
520 825 820 |
Средняя наработка до отказа, ч, не менее |
20000 |
Средний срок службы, лет, не менее |
10 |
