Номер по Госреестру СИ: 68320-17
68320-17 Шумомер, анализатор спектра
(Soundbook_MK1)
Назначение средства измерений:
Шумомер, анализатор спектра Soundbook_MK1 (далее - прибор) предназначен для измерений уровня звукового давления и спектрального анализа сигналов.

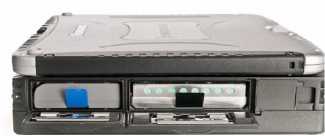

Внешний вид.
Шумомер, анализатор спектра
Рисунок № 1
Внешний вид.
Шумомер, анализатор спектра
Рисунок № 2
Внешний вид.
Шумомер, анализатор спектра
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159969
ID в реестре СИ - 382369
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Soundbook_MK1,
Производитель
Изготовитель - Фирма "SINUS Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2508 от 2019.10.22 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2235 от 2023.10.23 ПРИКАЗ_Об утверждении типов стандартных образцов (36)
№2752 от 2019.11.19 о внесении изменений в описания типа стандартных образцов
№310 от 2023.02.13 ПРИКАЗ_Об утверждении типов стандартных образцов (13)
№2091 от 2023.10.06 ПРИКАЗ_Об утверждении типов стандартных образцов (10)
№296 от 2017.02.17 О внесении изменений в описания типов на стандартные образцы
№1714 от 2017.08.10 Об утверждении типов средств измерений
№2287 от 2019.09.27 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
Наличие аналогов СИ: Шумомер, анализатор спектра (Soundbook_MK1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SINUS Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38233-08 |
Анализатор шума и вибрации двухканальный, SOUNDBOOK Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
66969-17 21.03.2022 |
Шумомеры, анализаторы спектра, Apollo_box, Soundbook_MK2 Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68320-17 |
Шумомер, анализатор спектра, Soundbook_MK1 Фирма "SINUS Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Шумомер, анализатор спектра (Soundbook_MK1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Шумомер, анализатор спектра (Soundbook_MK1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4968 | 5877 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4285 | 5877 |
|
ФБУ Омский ЦСМ Омская область |
8379 | 5877 |
Программное обеспечение
Для управления работой прибора в процессе проведения измерений, формирования заданий на проведение измерений и отображения хода измерений в удобном для пользователя виде применяется специальное ПО.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SAMURAI |
|
Номер версии (идентификационный номер) ПО |
ver. 2.6 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к шумомеру, анализатору спектра Soundbook_MK1
ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».
ГОСТ Р 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний».
ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 340-0321-17 МП «Шумомер, анализатор спектра Soundbook_MK1. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.03.2017 г.
Основные средства поверки:
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, регистрационный номер в Федеральном информационном фонде (рег. №) 45344-10;
-
- мультиметр цифровой 34401, рег. № 54848-13;
-
- калибратор акустический 4231, рег. № 15388-96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «SINUS Messtechnik GmbH», Германия
Адрес: Fopplstrasse 13, D-04347 Leipzig, Germany
Телефон: +49-341-24429-0
Факс: +49-341-24429-99
E-mail: info@sinusmess.de
Заявитель
Общество с ограниченной ответственностью «Компания ОКТАВА+»
(ООО «Компания ОКТАВА+»).
ИНН: 7713166428
Адрес: 127273, г. Москва, Березовая аллея, д.5А, стр.1-3, оф. 104
Юридический адрес: 127591, г. Москва, Дмитровское шоссе, д.102А, стр. 4
Телефон: (495) 799-90-92
Факс: (495) 799-90-93
E-mail: info@octava.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон/факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия прибора основан на преобразовании первичным измерительным преобразователем (ПИП) звукового (вибрационного) сигнала в электрический с последующим измерением параметров электрического сигнала с помощью аналого-цифрового преобразователя и специализированного программного обеспечения (ПО). Результаты измерений и информация о режиме работы отображаются на дисплее ПЭВМ.
Прибор построен на базе ноутбука Panasonic CF-19, корпус которого выполнен из магниевого сплава, и может применяться в полевых условиях. В качестве входных разъёмов могут использоваться BNC или LEMO.
ПО позволяет использовать прибор для октавного, третьоктавного и узкополосного анализа спектра в реальном масштабе времени, записи сигнала, измерения времени реверберации и пр. Прибор имеет возможность для хранения настроек пользователя и данных измерений на любых носителях, совместимых с ПЭВМ.
В качестве ПИП для прибора используются датчики с питанием постоянным током (ICP): конденсаторные предполяризованные микрофоны и пьезоэлектрические вибропреобразователи.
Прибор с программным обеспечением SAMURAI соответствует классу 1 по ГОСТ 17187-2010 и классу 0 по ГОСТ 8.714-2010.

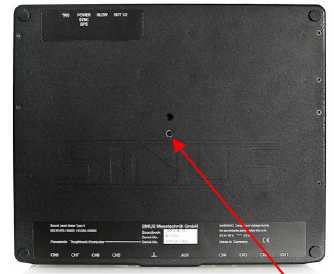

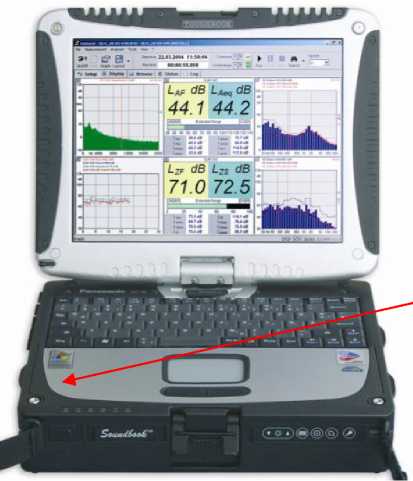

Общий вид прибора с указанием мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид прибора
Место пломбировки
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, штук |
|
Шумомер, анализатор спектра |
Soundbook MK1 |
1 |
|
Программное обеспечение |
SAMURAI |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
340-0321-17 МП |
1 |
|
Паспорт |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений1 уровня звукового давления, дБ отн. 20 мкПа: частотная коррекция А частотная коррекция С частотная коррекция Z |
от 24 до 135 от 25 до 135 от 33 до 135 |
|
Рабочий диапазон частот в режиме шумомера2 |
определяется диапазоном частот применяемого ПИП |
|
Пределы допускаемой абсолютной погрешности измерений3 опорного уровня звукового давления 94 дБ отн. 20 мкПа на частоте 1000 Гц, дБ |
±0,7 |
|
Частотные коррекции в режиме шумомера |
A, C, Z |
|
Временные характеристики в режиме шумомера |
F, S, I |
|
Класс точности по ГОСТ 17187-2010 |
1 |
|
Собственные шумы (частотная коррекция А), дБ, не более |
3,0 |
|
Рабочий диапазон частот в режиме октавного анализа, Гц |
от 31,5 до 16000 |
|
Рабочий диапазон частот в режиме третьоктавного анализа, Гц |
от 20 до 20000 |
|
Пределы относительного затухания октавных и третьоктавных фильтров |
класс 0 по ГОСТ Р 8.714-2010 |
|
Диапазон частот в режиме узкополосного анализа |
от 1 до 40000 |
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Количество каналов |
2 |
|
Напряжение питания постоянного тока (от встроенной литий-йонной аккумуляторной батареи), В |
10,65 |
|
Масса, г, не более |
3100 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
280х220х65 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха (при температуре 30 °С), % атмосферное давление, кПа |
от -10 до +50 от 30 до 90 от 84 до 106 |
