Номер по Госреестру СИ: 68316-17
68316-17 Прессы автоматические гидравлические
(Autofour 4533)
Назначение средства измерений:
Прессы автоматические гидравлические Autofour 4533 (далее по тексту - прессы) предназначены для создания нормированного значения меры силы при испытаниях на сжатие образцов конструктивных материалов.
Внешний вид.
Прессы автоматические гидравлические
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 10.08.2022
Номер записи - 159964
ID в реестре СИ - 382364
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Autofour 4533,
Производитель
Изготовитель - Компания "CARVER, INC."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1714 от 2017.08.10 Об утверждении типов средств измерений
Наличие аналогов СИ: Прессы автоматические гидравлические (Autofour 4533)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68316-17 Прессы автоматические гидравлические (Autofour 4533) Компания "CARVER, INC." (СОЕДИНЕННЫЕ ШТАТЫ ) |
79129-20 Акселерометры (А603С01, А603С01Т, А603С01Е, А602Д01, А602Д01Т, А602Л01Е) ООО "ВиброТест" (РОССИЯ г.Москва) |
|
68316-17 Прессы автоматические гидравлические (Autofour 4533) Компания "CARVER, INC." (СОЕДИНЕННЫЕ ШТАТЫ ) |
79176-20 Прессы электрогидравлические испытательные (ПИ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Прессы электрогидравлические испытательные (ПИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Прессы электрогидравлические испытательные (ПИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) прессов является встроенным и полностью метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Весоизмерительный прибор |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)* |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
HYDAC Electronic HAD-4475 |
Carver |
v.1.1 |
- |
- |
* Примечание - Алгоритм вычисления цифрового идентификатора ПО не используется на
прессах при работе со встроенным ПО.
Программное обеспечение (ПО) прессов реализовано в блоке центрального процессора. Номер версии программного обеспечения отображается на дисплее пульта оператора при включении пресса или может быть вызвано через меню программного обеспечения. Для предотвращения воздействий на программное обеспечение и защиты законодательно контролируемых параметров служит административный пароль и электронное клеймо - число, которое автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Цифровое значение электронного клейма заносится в руководство по эксплуатации пресса и подтверждается оттиском поверительного клейма.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «низкий».
Знак утверждения типа
Знак утверждения типананосится типографским способом на эксплуатационную документацию и фотохимическим способом на маркировочную табличку, расположенную на корпусе пресса.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к прессам автоматическим гидравлическим Autofour 4533
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
Поверка
Поверка осуществляется по документу МП 204-16-2017 «Прессы автоматические гидравлические Autofour 4533. Методика поверки», утвержденному ФГУП «ВНИИМС» 09 марта 2017 г.Основные средства поверки:
- динамометр эталонный переносной класса точности 1 по ГОСТ Р 55223-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437 5577, факс: (495) 437 5666
E-mail:Office@vniivs.ru
Конструктивно прессы состоят из установки испытательной, состоящей из верхней опорной плиты и нижней подвижной плиты с силоизмерительным датчиком, а также
гидравлического модуля и пульта управления.
Все оборудование пресса установлено на общем основании, в котором имеются четыре отверстия для крепления пресса на месте эксплуатации. Нагрузочные плиты пресса перемещаются по четырем направляющим, создавая нагрузку на испытываемый образец, установленный между плитами. Нгрузка создается при помощи поршня гидравлической системой. Приложенная нагрузка на образец, создаваемая гидравлической системой, измеряется электронным датчиком давления HYDAC Electronic HAD-4475 установленным в гидравлическом модуле.
Принцип действия пресса основан на преобразовании упругой деформации чувствительного элемента датчика в электрический сигнал. Под воздействием измеряемого давления происходит
изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения, пропорциональный создаваемой нагрузки.

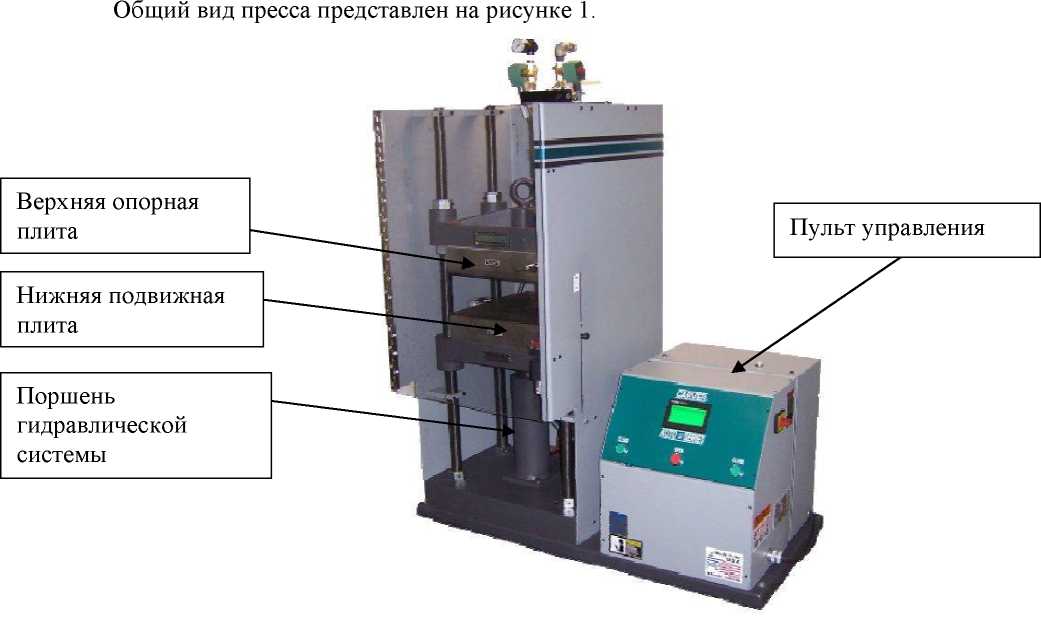

Рисунок 1 - Общий вид прессов гидравлических Autofour 4533
Таблица 3
|
Наименование |
Количество |
Примечание |
|
1 Пресс автоматический гидравлический Autofour 4533 |
1 |
В сборе |
|
2 Руководство по эксплуатации, экз. |
1 | |
|
3 Методика поверки, экз. |
1 |
Основные метрологические характеристики прессов представлены в таблице 2.
Таблица 2
|
Техническая характеристика |
Значение характеристики |
|
Диапазон измерения нгрузки, кН |
от 4,54 до 27,2 |
|
Пределы допускаемой относительной погрешности при измерении нагрузки, % |
±0,5 |
|
Диапазон измерения перемещения, мм |
от 0,01 до 150 |
|
Максимальная скорость задания перемещения нижний плиты, мм/с |
8,5 |
|
Диапазон задания скорости перемещения нижний плиты, % от максимального значения |
от 15 до100 |
|
Высота рабочего пространства (включая ход), мм, не менее |
304 |
|
Ширина рабочего пространства, мм, не менее |
250 |
|
Потребляемая мощность, В^А, не более |
7360 |
|
Параметры электрического питания: - напряжение, В |
220±15 %; |
|
- частота, Гц |
50±1 |
|
Техническая характеристика |
Значение характеристики |
|
Диапазон рабочих температур, °С |
20±5 |
|
Габаритные размеры, Д*Ш*В, мм |
1131x559x1168 |
|
Масса, кг, не более |
664 |
