Номер по Госреестру СИ: 68286-17
68286-17 Колонки сжиженного газа
(MZ6XXXLPG)

Назначение средства измерений:
Колонки сжиженного газа MZ6XXXLPG (далее - колонки) предназначены для измерений объёма сжиженного углеводородного газа (пропана, бутана, пропан-бутановой смеси, далее - сжиженный газ) при выдаче его в баллоны транспортных средств.

Аналитический паспорт типа средства измерений

68286-17 — Колонки сжиженного газа

MZ6XXXLPG

Фирма "Scheidt & Bachmann TUBS d.o.o." ХОРВАТИЯ МПИ: 1 год Действует
0
организаций
0
владельцев
1
версий
0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
4
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.

Документы и быстрые переходы

Описание типа Методика поверки ФГИС «Аршин» 009lab.ru
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория

Испытания, сертификация и метрологическая экспертиза

Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Лаборатория 705 / ИЛ ПО 705_1009lab.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
46c42350-7427-a018-8271-b051cac1021c68286-172020-05-07актуальная
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…

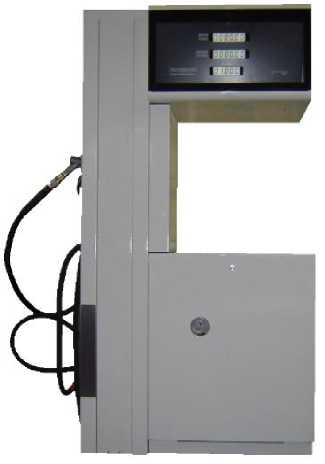

Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Колонки сжиженного газа
Рисунок № 1

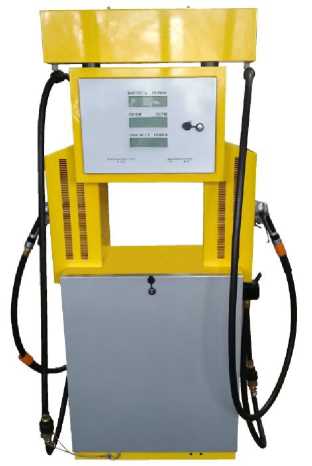

Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Колонки сжиженного газа
Рисунок № 2

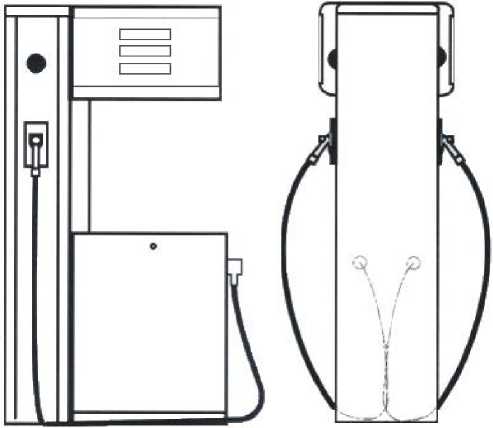

Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 3
Внешний вид.
Колонки сжиженного газа
Рисунок № 3

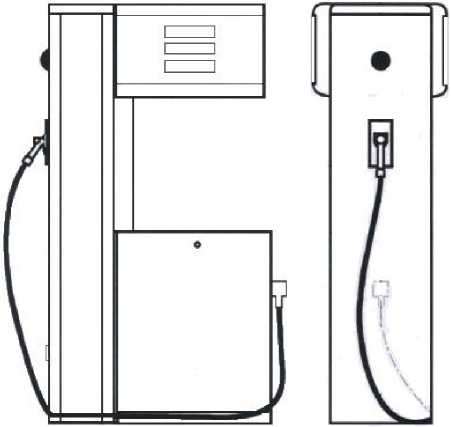

Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 4
Внешний вид.
Колонки сжиженного газа
Рисунок № 4
Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 5
Внешний вид.
Колонки сжиженного газа
Рисунок № 5

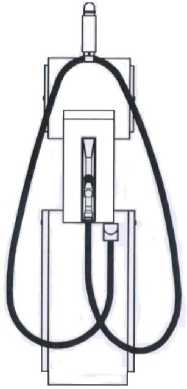

Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 6
Внешний вид.
Колонки сжиженного газа
Рисунок № 6
Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 7
Внешний вид.
Колонки сжиженного газа
Рисунок № 7
Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 8
Внешний вид.
Колонки сжиженного газа
Рисунок № 8

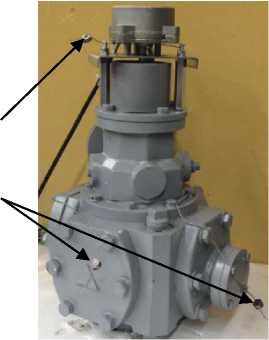

Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 9
Внешний вид.
Колонки сжиженного газа
Рисунок № 9

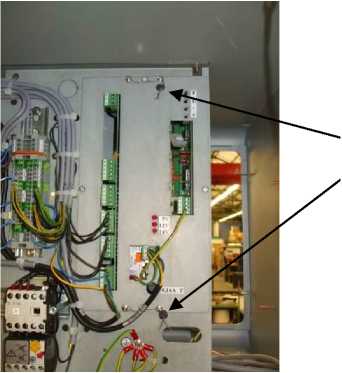

Внешний вид. Колонки сжиженного газа, http://oei-analitika.ru рисунок № 10
Внешний вид.
Колонки сжиженного газа
Рисунок № 10

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 10.08.2022
Номер записи - 159929
ID в реестре СИ - 382329
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Scheidt & Bachmann TUBS d.o.o."
Страна - ХОРВАТИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1714 от 2017.08.10 Об утверждении типов средств измерений

Наличие аналогов СИ: Колонки сжиженного газа (MZ6XXXLPG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Scheidt & Bachmann TUBS d.o.o."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
67584-17
30.05.2022
Колонки топливораздаточные, MZ7XXX-XX
Фирма "Scheidt & Bachmann TUBS d.o.o." (ХОРВАТИЯ )
ОТ
1 год
67585-17
30.05.2022
Колонки топливораздаточные, MZ6XXX-XX
Фирма "Scheidt & Bachmann TUBS d.o.o." (ХОРВАТИЯ )
ОТ
1 год
68286-17
10.08.2022
Колонки сжиженного газа, MZ6XXXLPG
Фирма "Scheidt & Bachmann TUBS d.o.o." (ХОРВАТИЯ )
ОТ
МП
1 год
68287-17
10.08.2022
Колонки сжиженного газа, MZ7XXXLPG
Фирма "Scheidt & Bachmann TUBS d.o.o." (ХОРВАТИЯ )
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Колонки сжиженного газа (MZ6XXXLPG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Колонки сжиженного газа (MZ6XXXLPG)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Кузбасский ЦСМ
Кемеровская область
1167 1207
ФБУ Красноярский ЦСМ
Красноярский край
1299 1207
ФБУ Марийский ЦСМ
Республика Марий Эл
1209 1207
ФБУ УРАЛТЕСТ
Свердловская область
1074 1207
ФБУ Тверской ЦСМ
Тверская область
1284 1207

Программное обеспечение

Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного сжиженного газа, вывода информации об объёме выданного сжиженного газа и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены сжиженного газа, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

T20

T30

Идентификационное наименование ПО

T20 Rechner

T30 Rechner

Номер версии (идентификационный номер) ПО

0727460 или 0729560

0731418

Цифровой идентификатор ПО

-*

-*

* - данные недоступны, так как данное ПО не может быть модифицировано, загружено или

прочитано через какой-либо интерфейс после опломбирования

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.


SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

Знак утверждения типа

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к колонкам сжиженного газа MZ6XXXLPG

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

Техническая документация фирмы «Scheidt & Bachmann TUBS d.o.o.», Хорватия

Поверка

Поверка

осуществляется по документу МЦКЛ.0215.МП «ГСИ. Инструкция. Колонки сжиженного газа MZ6XXXLPG и MZ7XXXLPG». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.05.2017 г.

Основные средства поверки:

- мерник металлический 2-го разряда по ГОСТ 8.510-2002, для сжиженных газов типа ММСГ-1, с номинальной вместимостью 10 дм3 (регистрационный номер 22482-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство, измерители объема, датчики импульсов и крышку электронно-вычислительного устройства Т20 и Т30, как показано на рисунках 4 - 5.


Изготовитель

Фирма «Scheidt & Bachmann TUBS d.o.o.», Хорватия
Адрес: Dolenica 20, Donji Stupnik, 10 250 Lucko, Croatia
Телефон: 00385 1 653-06-79; 00385 1 653-11-39
Факс: 00385 1 653-11-38
E-mail: sb-t@zg.htnet.hr

Заявитель


Закрытое акционерное общество «Научно-производственное предприятие «ПРОГРЕСС» (ЗАО «НПП «ПРОГРЕСС»)
ИНН 7729062079
Адрес: 119192, г. Москва, ул. Винницкая, д. 15
Телефон: +7 (495) 730-51-16; +7 (495) 730-51-17
E-mail: progress.company2017@yandex.ru

Испытательный центр


Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон/факс: +7(495) 491-78-12
E-mail: sittek@mail.ru

Принцип действия колонок состоит в следующем: сжиженный газ из резервуара через приемный клапан, фильтр предварительной очистки подается в измеритель объема (счетчик) сжиженного газа из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.

Газовая фаза после сепаратора поступает обратно в резервуар.

В колонках реализован прямой метод непосредственной оценки объема сжиженного газа измерителем объема, проходящего через колонку, в единицах объема.

При протекании сжиженного газа через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, сжиженный газ при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство колонки, и далее дисплей, на цифровом табло которого индицируется количество отпущенного сжиженного газа, его цена и стоимость.

Задание дозы сжиженного газа и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления через интерфейс S&B-VII или IFSF (LON) или с помощью ПИН кода или специальных карт через устройство считывания карт, соединенных с системой управления колонки.

Установка нулевых показаний на цифровом табло разового учета выданного объема сжиженного газа производится автоматически при снятии раздаточного пистолета с колонки.

Колонки состоят из гидравлической системы, включающей электромагнитный клапан 0614, изготовитель фирма «Automatic Control valves», Испания, или EMXX, изготовитель фирма «Asco Controls BV», Нидерланды, измерителя объема МР-02524, изготовитель фирмы «Tatsuno Corporation», Япония, с датчиком импульсов IG10, изготовитель фирма «Scheidt & Bachmann GmbH», Германия, или измерителя объема YGM, изготовитель фирма «Yenen Muhendislik Mu§avirlik Sanayi ve Ticaret Ltd. §ti.», Турция, с датчиком импульсов IG10, изготовитель фирма «Scheidt & Bachmann GmbH», Германия, фильтра, раздаточного шланга с пистолетом длиной не менее 4-х метров, электронно-вычислительного устройства с пультом (или без пульта) и пульта устройства дистанционного управления.

Электронно-вычислительные устройства Т20 или Т30 состоят из микропроцессора, со встроенным блоком питания (только в Т20), и имеют шину CAN-BUS, для управления двигателем насоса и клапанами.

Колонки имеют одну или две гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с двух сторон.

Колонки выпускаются односторонние и двухсторонние.

Раздаточный пистолет может быть закреплен с торцевой или фронтальной стороны.

Колонки при выпуске имеют следующее обозначение:

MZ6X1X2X3LPG,

где MZ6 - тип колонки;

Xi - модификация по конструктивному исполнению гидравлического блока: 1 или 3;

X2 - измеритель объема МР-02524 1, измеритель объема YGM - 2;

X3 - количество раздаточных рукавов 1 или 2;

LPG - сжиженный углеводородный газ.

Общий вид конструктивного исполнения колонок представлен на рисунках 1 - 3.

Схемы пломбирования измерителей объема с датчиками импульсов и крышек электронно-вычислительных устройств Т20 и Т30 для нанесения знака поверки представлены на рисунках 4 - 5 соответственно.

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

MZ610ХLPG

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

MZ63ХХLPG

Рисунок 1 - Общий вид колонок

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru
Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

MZ6111LPG и MZ6112LPG

Рисунок 2 - Общий вид конструктивного исполнения колонок

£l

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru
Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

MZ6311LPG и MZ6312LPG

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

Место нанесения

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

Измеритель объема МР-02524

Рисунок 3 - Общий вид конструктивного исполнения колонок

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

Измеритель объема YGM

Рисунок 4 - Схемы пломбирования измерителей объема поршневых с датчиками импульсов IG10

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

Пломбы для нанесения знака поверки

Для Т20

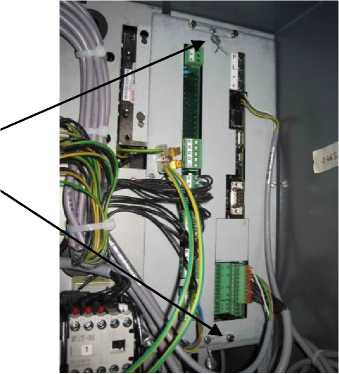

Рисунок 5 - Схема пломбирования крышки электронно-вычислительных устройств Т20 и Т30

Внешний вид. Колонки сжиженного газа (MZ6XXXLPG), http://oei-analitika.ru

Для Т30


Таблица 4 -

Наименование

Обозначение

Количество

Колонка (исполнение по заказу)

MZ6XXXLPG

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МЦКЛ.0215.МП

1 экз.

Запасные части

-

По заказу

Раздаточный рукав

-

до 2 шт. (по заказу)


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальный объемный расход через один раздаточный рукав, дм3/мин (л/мин)

50±10

Минимальный объемный расход, дм3/мин (л/мин)

5

Минимальный объем дозы выдачи, дм3 (л)

5

Пределы допускаемой относительной погрешности измерений объема отпущенной дозы, %

±1,0

Сходимость измерений, %, не более

1

Количество разрядов указателя разового 3учета: - выданного объема сжиженного газа, дм3 (л)

6

- цены за 1 дм3 (л), руб.

5

- стоимости выданной дозы, руб.

6

Количество разрядов указателя суммарного учета1, л

10

Дискретность указателей разового и суммарного учета

0,01

Максимальное рабочее давление в гидросистеме, МПа

1,8

Минимальное рабочее давление гидросистеме, МПа

0,2

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество раздаточных рукавов, шт., не более

2

Длина раздаточного рукава, м, не менее

4

Номинальная тонкость фильтрования, мкм

40

Рабочие условия эксплуатации:

- относительная влажность окружающего воздуха, %

от 30 до 100 при +25 оС

- температура окружающего воздуха, оС:

- для МР-02524

от -40 до +50

- для YGM

от -10 до +50

Параметры электропитания от сети переменного тока: - напряжение, В

от 195,5 до 253

- частота, Гц

50±1

Потребляемая мощность, В • А, не более

75

Габаритные размеры (Д х Ш х В), мм:

- для MZ610Х-LPG

1005х600х1930

- для MZ630X-LPG

860 х 464 х 1907

Масса, кг, не более

255

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы, лет

10

Маркировка взрывозащиты

Ех1ЮсПАТ1Х


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
