Номер по Госреестру СИ: 68218-17
68218-17 Анализаторы общего углерода
(Biotector серий B7000 и B3500)
Назначение средства измерений:
Анализаторы общего углерода Biotector серий B7000 и B3500 (далее - анализаторы) предназначены для измерений массовой концентрации органического и неорганического углерода в водных растворах.
Аналитический паспорт типа средства измерений
68218-17 — Анализаторы общего углерода
Biotector серий B7000 и B3500
Фирма "BioTector Analytical Systems Ltd."
ИРЛАНДИЯ
МПИ: 2 года
Действует
3
организаций1
владельцев1
версий3
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
3
Организаций-поверителей
эффективное число: 3
1
Владельцев СИ
эффективное число: 1
1
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 33.3%
0%
Непригодность
0 извещений
33.3%
Поверки юрлиц
доля в общем объёме
3 921 ₽
Средневзвешенная цена
медиана: 3 928 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
3 333
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 3 поверок; пик пришёлся на 2019 год (1).
- Последний завершённый год показал рост на 0% (2022 к 2020).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 3 организациями; концентрация высокая (HHI 3333), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 1 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 3 921 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2019 — 1
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 3 907–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 8ab3a4fe-3119-b965-9fc9-30feff584f98 | 68218-17 | 2020-05-07 | — | актуальная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Анализаторы общего углерода
Рисунок № 1
Внешний вид.
Анализаторы общего углерода
Рисунок № 2
Внешний вид.
Анализаторы общего углерода
Рисунок № 3
Внешний вид.
Анализаторы общего углерода
Рисунок № 4
Внешний вид.
Анализаторы общего углерода
Рисунок № 5
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 07.08.2022
Номер записи - 159853
ID в реестре СИ - 382253
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Biotector серий B7000 и B3500, нет модификации
Производитель
Изготовитель - Фирма "BioTector Analytical Systems Ltd."
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1692 от 2017.08.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы общего углерода (Biotector серий B7000 и B3500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
68218-17 Анализаторы общего углерода (Biotector серий B7000 и B3500) Фирма "BioTector Analytical Systems Ltd." (ИРЛАНДИЯ ) |
77344-20 Анализаторы промышленные многопараметрические (АКВАТОС) Общество с ограниченной ответственностью «ТОС Технологии» (ООО «ТОС Технологии») (РОССИЯ г. Москва) |
Все средства измерений Фирма "BioTector Analytical Systems Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
58603-14 |
Анализатор общего органического углерода, TOC Фирма "BioTector Analytical Systems Ltd." (ИРЛАНДИЯ ) |
ОТ |
1 год |
|
68218-17 07.08.2022 |
Анализаторы общего углерода, Biotector серий B7000 и B3500 Фирма "BioTector Analytical Systems Ltd." (ИРЛАНДИЯ ) |
ОТ МП |
2 года |
Кто поверяет Анализаторы общего углерода (Biotector серий B7000 и B3500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы общего углерода (Biotector серий B7000 и B3500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы общего углерода Biotector серий B7000 и B3500 имеют встроенное программное обеспечение «BioTector», специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
B7000i standard range |
B7000i high range |
B3500 ul |
B3500c В3500s В3500dw |
B3500e | ||
|
Идентификационное наименование ПО |
BioTector | |||||
|
Номер версии (идентификационный номер) ПО |
05.01.00 |
02.07.01 | ||||
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего углерода Biotector серий B7000 и B3500Техническая документация фирмы BioTector Analytical Systems Ltd, Ирландия
Поверка
Поверкаосуществляется по документу МП 209-0029-2016 «Анализаторы общего углерода Biotector серий B7000 и B3500. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27.03.2017 г.
Основные средства поверки:
- СО состава калия фталевокислого кислого (бифталата калия) ГСО 2216-81 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
Изготовитель
Фирма BioTector Analytical Systems Ltd., ИрландияАдрес: Raffeen House, Ringaskiddy, Co. Cork, Ireland
Тел.: +353 21 437 4237
E-mail: sales@biotector.com
Заявитель
Общество с ограниченной ответственностью «Хах Ланге» (ООО «Хах Ланге») Адрес: 195112, г. Санкт-Петербург, Малоохтинский пр-кт, дом № 64 литера В ИНН 7802787716
Тел.: +7 812 324 13 93
Факс: +7 812 320 20 53
E-mail: info-ru@hach.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр. 19
Тел.: +7 812 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: http//www.vniim.ru
E-mail: info@vniim.ru
Принцип действия анализаторов основан на окислении углерода до диоксида углерода с последующим детектированием диоксида углерода при помощи ИК датчика.
Конструктивно анализаторы Biotector серии B7000 состоят из двух отсеков. В верхнем отсеке расположены блок питания, электрическая схема, а также встроенный микропроцессор, который запрограммирован на настройку, обработку сигналов датчиков и хранение результатов измерений. Отсек защищен крышкой, на котором размещен ЖК-дисплей.
Нижний отсек представляет собой аналитический блок, включающий в себя систему подачи пробы, окислительный реактор с газовой схемой для подачи кислорода (окисленного до озона), фильтры-поглотители и измерительной ячейкой с инфракрасным датчиком.
Анализаторы Biotector серии B3500 имеют аналогичное строение, но компоненты размещены в едином отсеке.
Для проведения анализа проба закачивается насосом в ячейку «реактор», туда же добавляется кислота до pH~2 для перевода TIC (общего неорганического углерода) в CO2. Из ячейки «реактора» CO2 попадет в конденсатор, где конденсирует и поступает в измерительную ячейку, где проходит измерение. Процесс измерения отображается на экране анализатора.
Далее проба в ячейке «реакторе» подщелачивается до pH~12, через нее пропускается озон (который получается во встроенном генераторе из кислорода воздуха), в результате реакции из TOC (общего органического углерода) получают карбонаты и оксалаты. В ячейку снова поступает кислота до pH~2, в результате реакции карбонаты и оксалаты переходят в CO2. Из ячейки CO2 попадет в конденсатор, где конденсирует и поступает в измерительную ячейку, где проходит измерение. Процесс измерения отображается на экране анализатора.
По результатам измерений массовых концентраций общего углерода (TC), общего органического углерода (TOC) и общего неорганического углерода (TIC) рассчитывается массовая концентрация летучих органических веществ (VOC) в пробе.
Анализаторы различаются габаритными размерами и диапазонами измерений (см. табл. 2). Анализаторы Biotector серии B7000 представлены двумя исполнениями: на стандартный и на расширенный диапазоны.
Общий вид анализаторов общего углерода Biotector серий B7000 и B3500 представлен на рисунке 1.

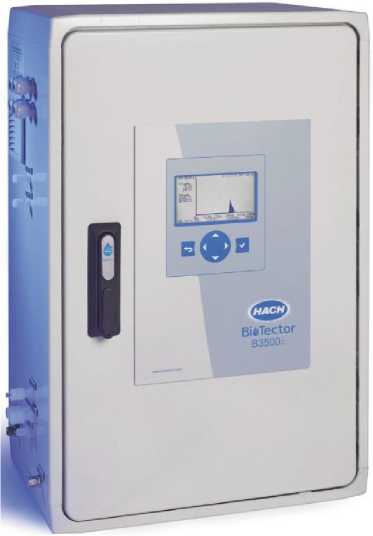

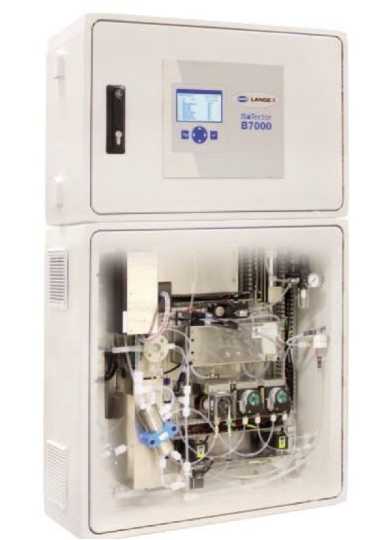

Рисунок 1 - Общий вид средств измерений (мод. B3500 - слева, B7000 - справа)
знака поверки
Место нанесения пломбы

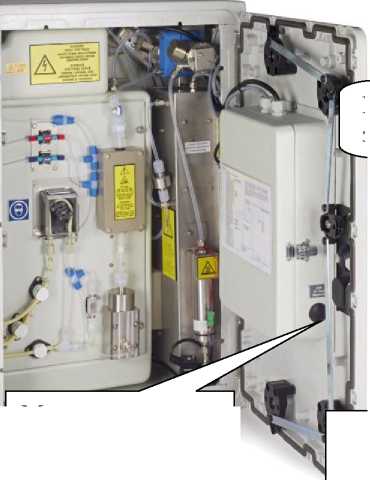

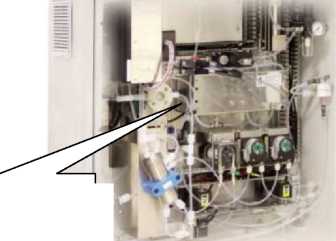

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место нанесения пломбы
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристики | ||
|
B7000i standard |
range | ||
|
Диапазон измерений массовой концентрации углерода, мг/дм3 | |||
|
диапазон 1 |
от 0,6 до 100,0 | ||
|
диапазон 2 |
от 3,0 до 1000,0 | ||
|
диапазон 3 |
от 60 до 10000 | ||
|
Пределы допускаемой погрешности измерений массовой концентрации углерода | |||
|
диапазон 1 |
от 0,6 до 10 мг/дм3 включ. |
±0,3 мг/дм3 (абсолютная) | |
|
св. 10 до 100 мг/дм3 |
±3 % (относительная) | ||
|
диапазон 2 |
от 3,0 до 50 мг/дм3 включ. |
±1,5 мг/дм3 (абсолютная) | |
|
св. 50 до 1000 мг/дм3 |
±3 % (относительная) | ||
|
диапазон 3 |
от 60 до 1000 мг/дм3 включ. |
±30 мг/дм3 (абсолютная) | |
|
св. 1000 до 10000 мг/дм3 |
±3 % (относительная) | ||
|
B7000i high range | |||
|
Диапазон измерений массовой концентрации углерода, мг/дм3 | |||
|
диапазон 1 |
от 0,9 до 250,0 | ||
|
диапазон 2 |
от 12 до 2000 | ||
|
диапазон 3 |
от 60 до 20000 | ||
|
Пределы допускаемой погрешности измерений массовой концентрации углерода | |||
|
диапазон 1 |
от 0,9 до 15 мг/дм3 включ. |
±0,45 мг/дм3 (абсолютная) | |
|
св. 15 до 250 мг/дм3 |
±3 % (относительная) | ||
|
диапазон 2 |
от 12 до 200 мг/дм3 включ. |
±6 мг/дм3 (абсолютная) | |
|
св. 200 до 2000 мг/дм3 |
±3 % (относительная) | ||
|
диапазон 3 |
от 60 до 1000 мг/дм3 включ. |
±30 мг/дм3 (абсолютная) | |
|
св. 1000 до 20000 мг/дм3 |
±3 % (относительная) | ||
|
B3500e | |||
|
Диапазон измерений массовой концентрации углерода, мг/дм3 | |||
|
диапазон 1 |
от 0,9 до 250,0 | ||
|
диапазон 2 |
от 4,0 до 1000 | ||
|
Наименование характеристик |
Значение характеристики | |
|
Пределы допускаемой погрешности измерений массовой концентрации углерода | ||
|
диапазон 1 |
от 0,9 до 15 мг/дм3 включ. |
±0,45 мг/дм3 (абсолютная) |
|
св. 15 до 250 мг/дм3 |
±3 % (относительная) | |
|
диапазон 2 |
от 4,0 до 50 мг/дм3 включ. |
2 мг/дм3 (абсолютная) |
|
св. 50 до 1000 мг/дм3 |
±4 %(относительная) | |
|
B3500c/В3500s/В3500dw | ||
|
Диапазон измерений массовой концентрации углерода, мг/дм3 диапазон 1 диапазон 2 |
от 0,06 до 25 от 1,0 до 100 | |
|
Пределы допускаемой погрешности измерений массовой концентрации углерода | ||
|
диапазон 1 |
от 0,06 до 1,00 мг/дм3 включ. |
±0,03 мг/дм3 (абсолютная) |
|
св. 1 до 25 мг/дм3 |
±3 % (относительная) | |
|
диапазон 2 |
от 1,0 до 10,0 мг/дм3 включ. |
±0,5 мг/дм3 (абсолютная) |
|
св. 10 до 100 мг/дм3 |
±5 % (относительная) | |
|
B3500ul | ||
|
Пределы допускаемой абсолютной / относительной погрешности измерений массовой концентрации углерода диапазон 1 |
от 0,01 до 5 | |
|
Пределы допускаемой погрешности измерений массовой концентрации углерода | ||
|
диапазон 1 |
от 0,01 до 0,5 мг/дм3 |
±0,01 мг/дм3 (абсолютная) |
|
св. 0,5 до 5 мг/дм3 |
±2 % ((относительная) | |
Таблица 3 - Технические характеристики
|
Наименование характеристик |
Значение характеристики |
|
Характеристики источника питания: |
230 В/50 Гц |
|
напряжение, В и частота, Гц |
115 В/60 Гц |
|
Потребляемая мощность, Вт, не более | |
|
B7000i standard range/high range |
300 |
|
B3500ul/B3500c/В3500s/В3500dw/B3500e |
100 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Г абаритные размеры, мм | |
|
B7000i standard range/high range | |
|
- глубина, мм, не более |
320 |
|
- ширина, мм, не более |
750 |
|
- высота, мм, не более |
1250 |
|
B3500c/В3500s/В3500dw/B3500e | |
|
- глубина, мм, не более |
320 |
|
- ширина, мм, не более |
500 |
|
- высота, мм, не более |
750 |
|
B3500ul | |
|
- глубина, мм, не более |
320 |
|
- ширина, мм, не более |
500 |
|
- высота, мм, не более |
1000 |
|
Наименование характеристик |
Значение характеристики |
|
Масса, кг, не более B7000i standard range/high range |
130 |
|
B3500c/В3500s/В3500dw/B3500e |
60 |
|
B3500ul |
56 |
|
Условия эксплуатации: B7000i standard range/high range о - температура окружающей среды, С |
от +5 до +40 |
|
- температура анализируемой среды, оС |
от +2 до +60 |
|
- относительная влажность воздуха, % |
от 5 до 85 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
B3500ul/B3500c/В3500s/В3500dw/B3500e о - температура окружающей среды, С |
от +5 до +45 |
|
- температура анализируемой среды, оС |
от +2 до +60 |
|
- относительная влажность воздуха, % |
от 5 до 85 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
12000 |
