Номер по Госреестру СИ: 58603-14
58603-14 Анализатор общего органического углерода
(TOC)
Назначение средства измерений:
Анализатор общего органического углерода ТОС (далее - анализатор) предназначен для измерений массовой концентрации общего органического углерода в водных растворах органических и неорганических веществ в соответствии с аттестованными и стандартизованными методиками.
Внешний вид.
Анализатор общего органического углерода
Рисунок № 1
Программное обеспечение
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления контрольной суммы программного обеспечения |
BS4A |
03.06 |
03.06.00 |
- |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на анализатор общего органического углерода ТОС.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору углерода ТОС
1. Техническая документация «BioTector Analytical Systems Limited», Ирландия.
Поверка
Поверкаосуществляется по документу МП 58603-14 «Инструкция. Анализатор общего органического углерода ТОС. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС » 10 февраля 2014 года.
Основные средства поверки:
ГСО № 2216-81 состава калия фталевокислого кислого (бифталата калия) 1-го разряда Весы специального класса точности, ГОСТ 53228-2008.
Изготовитель
«BioTector Analytical Systems Limited», ИрландияRaffeen House, Ringaskiddy, County Cork, Ireland
Tel.: +353 21 437 4237
Fax: (Intl) +353 21 437 4236
Email: info@biotector.com
Заявитель
ЗАО «ТЕКНИП РУС», г. Санкт-Петербург
Адрес: 196084 г. Санкт-Петербург, Лиговский проспект, д. 266 лит. O
Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71
Сайт: www.technip.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Анализатор общего органического углерода ТОС представляет собой прибор, выполненный в едином корпусе, состоящем из двух отсеков (рис.1). Нижний отсек представляет собой аналитический блок, включающий в себя систему подачи пробы (система трубопроводов для подачи пробы и рабочих растворов с насосами), окислительный реактор с газовой схемой для подачи кислорода, фильтры-поглотители и инфракрасный (NDIR) датчик. В верхнем отсеке расположены блок питания, электрическая схема, а также встроенный микроконтроллер, который обеспечивает обработку сигналов датчиков, а также настройку, обработку и хранение результатов измерений.
Принцип определения углерода - окисление органических соединений в составе пробы до диоксида углерода с последующим детектированием с помощью ИК датчика.
Содержание неорганического углерода определяют, подкисляя пробу до значения рН менее 3 и отдувая выделившийся диоксид углерода, содержание которого затем определяется в измерительной ячейке методом ИК. Содержание общего углерода определяют, пропуская пробу через каталитическую колонку, где органические соединения окисляются до диоксида углерода, с последующим измерением методом ИК. Содержание общего органического углерода определяют по разности результатов измерений общего и неорганического углерода.
ii*Tect£ir

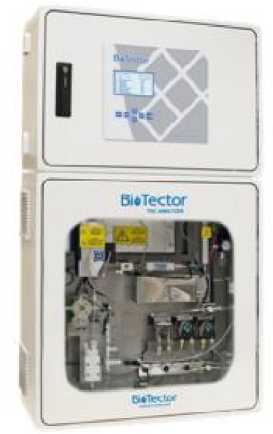

Рисунок 1. Фотография общего вида анализатора.
В анализаторе реализованы следующие интерфейсы физического и протокольного уровней:
-
- интерфейсы физического уровня RS-232;
-
- входа 4-20 мА для подключения внешних устройств;
-
- дискретный выходной сигнал неисправности анализатора.
Анализатор общего органического углерода ТОС зав. № AT-RMG023F 1 шт.
Паспорт 1 экз.
Методика поверки 1 экз.
Метрологические характеристики представлены в таблице 2. Таблица 2
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3 |
от 0,3 до 10,0 |
Допускаемое среднеквадратическое отклонение случайной составляющей погрешности, мг/дм3 |
0,3 |
Время выполнения цикла измерений, мин, не более |
10 |
Потребляемая мощность, Вт, не более |
300 |
Г абаритные размеры, мм |
1250x750x320 |
Масса анализатора, кг |
90 |
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, %, не более Атмосферное давление, кПа |
от 5 до 40 от 5 до 85 (без конденсации) от 84 до 106,7 |
Электрическое питание: | |
Напряжение переменного тока, В |
230/115 |
Частота, Гц |
50/60 |
