Сведения о средстве измерений: 67957-17 Дозаторы весовые непрерывного действия

Номер по Госреестру СИ: 67957-17
67957-17 Дозаторы весовые непрерывного действия
(КЛИМ-ВД)

Назначение средства измерений:
Дозаторы весовые непрерывного действия КЛИМ-ВД (далее-дозаторы) предназначены для измерения массы транспортируемого материала в единицу времени (производительности) в режиме непрерывного дозирования.

сертификация программного обеспечения

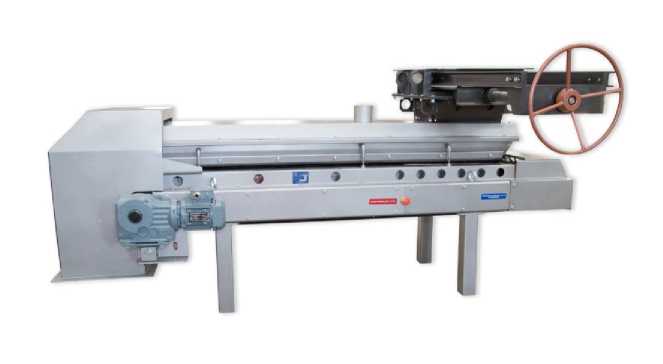

Внешний вид. Дозаторы весовые непрерывного действия, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 1
Внешний вид. Дозаторы весовые непрерывного действия, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 2

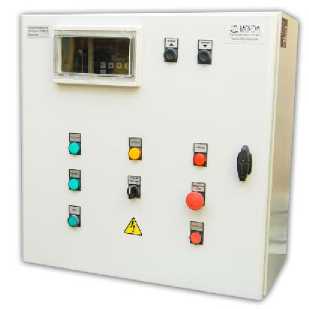

Внешний вид. Дозаторы весовые непрерывного действия, http://oei-analitika.ru рисунок № 3
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 3

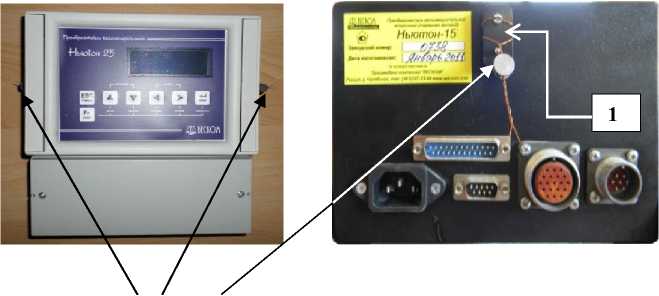

Внешний вид. Дозаторы весовые непрерывного действия, http://oei-analitika.ru рисунок № 4
Внешний вид.
Дозаторы весовые непрерывного действия
Рисунок № 4

Общие сведения

Дата публикации -
Срок свидетельства - 07.07.2022
Номер записи -
ID в реестре СИ - 381960
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ООО Торговый Дом "ВЕСКОМ"
Страна - РОССИЯ
Населенный пункт - г.Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Дозаторы весовые непрерывного действия (КЛИМ-ВД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
54160-13 Дозаторы автоматические весовые непрерывного действия (MULTICOR)
Фирма "Schenck Process Europe GmbH" (ГЕРМАНИЯ )
67957-17 Дозаторы весовые непрерывного действия (КЛИМ-ВД)
Общество с ограниченной ответственностью "ВЕСКОМ" (ООО "ВЕСКОМ") (РОССИЯ г. Челябинск)
56794-14 Дозаторы автоматические весовые непрерывного действия ленточные (СВЕДА ДВЛ)
ООО НПФ "СВЕДА, ЛТД" (УКРАИНА г.Запорожье)
67957-17 Дозаторы весовые непрерывного действия (КЛИМ-ВД)
Общество с ограниченной ответственностью "ВЕСКОМ" (ООО "ВЕСКОМ") (РОССИЯ г. Челябинск)
63718-16 Дозаторы весовые непрерывного действия (K-SFM)
Фирма "Coperion K-Tron (Switzerland) LLC" (ШВЕЙЦАРИЯ )
67957-17 Дозаторы весовые непрерывного действия (КЛИМ-ВД)
Общество с ограниченной ответственностью "ВЕСКОМ" (ООО "ВЕСКОМ") (РОССИЯ г. Челябинск)
35024-12 Расходомеры-счётчики электромагнитные (SITRANS FM)
Фирма "Siemens SAS" (ФРАНЦИЯ )
67957-17 Дозаторы весовые непрерывного действия (КЛИМ-ВД)
Общество с ограниченной ответственностью "ВЕСКОМ" (ООО "ВЕСКОМ") (РОССИЯ г. Челябинск)
54020-13 Дозаторы весовые непрерывного действия (E-DBW-A, E-DBW-H)
Фирма "KUKLA Waagenfabrik GmbH & Co. KG" (АВСТРИЯ )
67957-17 Дозаторы весовые непрерывного действия (КЛИМ-ВД)
Общество с ограниченной ответственностью "ВЕСКОМ" (ООО "ВЕСКОМ") (РОССИЯ г. Челябинск)

Все средства измерений Общество с ограниченной ответственностью "ВЕСКОМ" (ООО "ВЕСКОМ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25183-08
05.11.2018
Весы конвейерные автоматические непрерывного действия, КЛИМ
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
26259-09
01.06.2014
Весы вагонные, ВВС
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
26799-09
01.08.2014
Весы платформенные, ВПС
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
26800-09
01.08.2014
Весы автомобильные, ВАС
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
МП
1 год
29946-12
18.04.2017
Дозаторы весовые непрерывного действия, КЛИМ-ВД
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
47760-11
16.09.2016
Весы вагонные, ВВД
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
50142-12
18.06.2017
Весы автомобильные, ВАД
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
МП
1 год
56386-14
08.08.2019
Весы вагонные, ВВС
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
56674-14
27.02.2019
Преобразователи весоизмерительные вторичные, Ньютон
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
58208-14
20.08.2019
Весы автомобильные, ВАС
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
58872-14
30.10.2019
Весы платформенные, ВПС
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
1 год
60076-15
11.03.2020
Регистраторы силы нажатия тормозных шин вагонных замедлителей, OMEGA-15-IR
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
МП
1 год
65447-16
19.10.2021
Весы вагонные, ВВД
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
МП
1 год
67957-17
07.07.2022
Дозаторы весовые непрерывного действия, КЛИМ-ВД
ООО Торговый Дом "ВЕСКОМ" (РОССИЯ г.Челябинск)
ОТ
МП
1 год

Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.

Бесплатный

Кто поверяет Дозаторы весовые непрерывного действия (КЛИМ-ВД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Дозаторы весовые непрерывного действия (КЛИМ-ВД)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Встроенное программное обеспечение (далее ПО) реализовывается микроконтроллером и жестко привязано к электрической схеме.

Непосредственно первичная обработка сигнала тензодатчика и преобразование в цифровой код выполняется в специализированной высокоинтегрированной микросхеме АЦП, алгоритм обработки в которой не может быть изменен. Режимы работы АЦП, такие как параметры цифровой фильтрации, шкала масштабного преобразования и др., хранятся в памяти калибровочных данных в энергонезависимой микросхеме EEPROM.

Программное обеспечение (ПО) ПВВ является встроенным и загружается в постоянное запоминающее устройство (ПЗУ) при выпуске из производства и не может быть изменено в процессе эксплуатации дозаторов, т.к. защищено от изменения аппаратными средствами микропроцессора. После загрузки встроенного программного обеспечения в микропроцессоре активируется механизм, закрывающий доступ к загруженному программному обеспечению.

Метрологически значимая часть ПО, выполняющая функции сбора и обработки информации, сохраняется в энергонезависимой памяти в виде числовых настроечных коэффициентов и не может быть непреднамеренно изменена, т.к. внутри стоит механизм полной защиты от любого изменения ПО. Для защиты от несанкционированного доступа к этим коэффициентам используется переключатель блокировки доступа внутри прибора и пломба, механически блокирующая возможность его переключения. Метрологически значимая часть результатов измерения и калибровок не может быть непреднамеренно изменена.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Сведения об идентификационных данных программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для

НЬЮТОН-25

НЬЮТОН-25Щ

Значение для

НЬЮТОН-15

Идентификационное наименование ПО

НЬЮТОН-25

НЬЮТОН-15

Номер версии (идентификационный номер ПО)

Не ниже V7.0

Не ниже 3.0

Цифровой идентификатор ПО

Не применяется

Не применяется


Знак утверждения типа

Знак утверждения типа

наносится в паспорт дозатора типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к дозаторам весовым непрерывного действия КЛИМ-ВД

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования

ТУ 4274-010-45627446-10 Дозаторы весовые непрерывного действия КЛИМ-ВД. Технические условия

Поверка

Поверка

осуществляется по документу МП 196-261-2016 «ГСИ. Дозаторы весовые непрерывного действия КЛИМ-ВД. Методика поверки», утверждённому ФГУП «УНИИМ» 15.05. 2017 г.

Основные средства поверки:

- рабочий эталон единицы массы 4 разряда по ГОСТ 8.021-2015 (весы для статического взвешивания);

- рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (рулетка измерительная металлическая TR 20/5, ГР СИ №22003-07);

- рабочий эталон единицы линейной плотности 4-го разряда по ГОСТ 8.021-2015;

- секундомер.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель


Общество с ограниченной ответственностью Торговый Дом «ВЕСКОМ»
(ООО ТД «ВЕСКОМ»)
ИНН 7447110630
Адрес: 454074, г. Челябинск, ул. Механическая, д. 26
Тел./факс: (351) 237-13-44, (351) 268-41-52
Е-mail: mail@ves-com.com

Заявитель


Общество с ограниченной ответственностью «ВЕСКОМ» (ООО «ВЕСКОМ»)
ИНН 7451062563
Адрес: 454091, г. Челябинск, ул. Цвиллинга, д. 55А, офис 23
Тел.: (351) 237-13-44, (351) 268-41-52
Е-mail: mail@ves-com.com

Испытательный центр


ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Е-mail: uniim@uniim.ru

Принцип действия дозаторов заключается в следующем: при движении дозируемого продукта по измерительному участку транспортера весоизмерительный тензорезисторный датчик формирует электрический сигнал, пропорциональный погонной нагрузке. Датчиком скорости формируется электрический сигнал, пропорциональный скорости движения транспортерной ленты. Сигналы от тензорезисторного датчика (далее датчик веса) и датчика скорости поступают во вторичный весоизмерительный преобразователь, в котором происходит преобразование сигналов в цифровой вид с последующей математической обработкой и вычислением линейной плотности, текущей производительности, прошедшей суммарной массы дозируемого продукта. Поддержание заданного значения производительности при дозировании достигается автоматическим (без вмешательства оператора) регулированием скорости движения транспортерной ленты в зависимости от значения текущей производительности.

Дозаторы состоят из грузоприемного устройства (далее ГПУ) и блока управления.

ГПУ представляет собой ленточный горизонтальный транспортер с приводным и натяжным барабанами, оснащенный импульсным датчиком скорости и одним или более датчиками веса. Транспортер приводится в движение мотор-редуктором.

В ГПУ могут быть использованы следующие датчики веса:

  • - датчики весоизмерительные тензорезисторные серии Т (Госреестр № 53838-13);

  • - датчики весоизмерительные тензорезисторные Z6 (Госреестр № 15400-13);

  • - датчики весоизмерительные тензорезисторные модели USB (Госреестр № 57673-14);

  • - датчики весоизмерительные тензорезисторные модели L6, B6, Н6 (Госреестр № 55198-13);

  • - датчики весоизмерительные тензорезисторные модели IL (Госреестр № 55379-13).

Блок управления состоит из вторичного весоизмерительного преобразователя «Ньютон» (далее ПВВ), частотного преобразователя, устройств коммутации и управления.

Частотный преобразователь может быть установлен в отдельном корпусе.

В блоке управления могут быть использованы ПВВ модификаций Ньютон-15 или Ньютон-25. Ньютон-25 может использоваться в исполнении Ньютон-25 или Ньютон-25Щ.

Дозаторы выпускаются в модификациях, отличающихся шириной транспортерной ленты и расстоянием между осями приводного и натяжного барабанов.

Наименование модификации указывается в виде «КЛИМ-ВД-H-L», где:

Н - ширина ленты (300, 400, 500, 650, 800, 1000, 1200, 1400, 1600), мм;

L - расстояние между осями валов приводного и натяжного барабанов (от 900 до 15000 мм с шагом 50 мм).

В зависимости от характеристик дозируемых материалов и условий эксплуатации дозаторы могут оснащаться формирующей воронкой, виброворонкой, регулирующей шибер-заслонкой, отсекающими заслонками, аспирационным кожухом, выгрузочным кожухом.

Общий вид дозатора приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Внешний вид. Дозаторы весовые непрерывного действия (КЛИМ-ВД), http://oei-analitika.ru
Внешний вид. Дозаторы весовые непрерывного действия (КЛИМ-ВД), http://oei-analitika.ru

Блок управления

ГПУ с аспирационным и выгрузочным кожухами и формирующей воронкой

Рисунок 1 - Общий вид дозатора

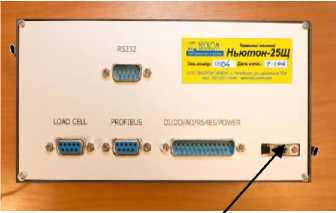

Внешний вид. Дозаторы весовые непрерывного действия (КЛИМ-ВД), http://oei-analitika.ru

r4nsn                I

о Ньютон- f& I

Пломба свинцовая или пластиковая

1 - пломбировочная пластина на тумблере переключения

* ^7УХл/ДД1 *1

!ГД здст ]

Внешний вид. Дозаторы весовые непрерывного действия (КЛИМ-ВД), http://oei-analitika.ru

Пломба в виде разрушаемой наклейки

Ньютон-25

режимов

Ньютон-15

Ньютон-25Щ

Рисунок 2 - Схема пломбировки от несанкционированного доступа


Таблица 4 - Комплектность дозаторов

Наименование

Обозначение

Кол-во

Дозатор весовой непрерывного действия в составе -ГПУ

-блок управления

КЛИМ-ВД

1 шт.

Комплект принадлежностей и соединительных кабелей

1

компл.

Эксплуатационная документация в составе:

  • - руководство по эксплуатации дозатора; -паспорт дозатора КЛИМ-ВД

  • - руководство по эксплуатации преобразователя весоизмерительного вторичного «Ньютон-25», «Ньютон-25К», «Ньютон-25Щ»/ Ньютон 15;

КЛИМ-ВД-25М.000.000-01 РЭ

КЛИМ-ВД-25.000.000.007

ПВВ-Н25-У8.000.000-04 РЭ/

ПВВ-Н15-У3.000.000-02 РЭ

1

компл.

ГСИ. Дозаторы весовые непрерывного действия КЛИМ-ВД. Методика поверки

МП 196-261-2016

1 экз.

Примечание — в зависимости от модификации комплект поставки может включать в себя дополнительные узлы и эксплуатационную документацию.


Таблица 2 - Метрологические характеристики дозаторов

Наименование характеристики

Значение

Наибольший предел производительности (ИНН), т/ч

1,0; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 250; 400; 630; 1000

Наименьший предел производительности (НмПП), т/ч

0,1 от Н1П1

Пределы допускаемой приведенной погрешности (от наибольшего предела производительности при условии непрерывной работы дозатора в течение 6 мин), %

±0,5; ±1; ± 1,5; ±2,0

Примечание — значения пределов допускаемой погрешности для конкретного образца дозатора определяется при первичной поверке (вводе в эксплуатацию) с учетом свойств материала, подлежащего дозированию.

Таблица 3 - Основные технические характеристики дозаторов

Наименование характеристики

Значения для модификаций дозаторов КЛИМ-хххх

вд-

300

вд-

400

вд-

500

вд-

650

ВД-

800

ВД-

1000

ВД-

1200

ВД-

1400

ВД-

1600

Ширина конвейерной ленты, мм

300

400

500

650

800

1000

1200

1400

1600

Расстояние между осями валов

от 900

от 1

750

от 2 000

приводного и натяжного барабанов, мм

до 15 000

до 15 000

до 15 000

Габаритные размеры, мм, не более

-длина

17000

17000

17000

17000

17000

17000

17000

17000

17000

-ширина

1300

1400

1500

1650

1800

2000

2200

2400

2600

-высота

700

700

700

1000

1000

1200

1500

1500

1500

Масса, кг, не более

600

900

1300

1900

2400

3000

3600

4200

5000

Продолжение таблицы 3

Наименование характеристики

Значения для модификаций дозаторов КЛИМ-хххх

вд-

300

вд-

400

вд-

500

вд-

650

вд-

800

вд-

1000

ВД-

1200

ВД-

1400

ВД-

1600

Условия эксплуатации:

  • - температура окружающей среды для ГПУ при использовании датчика веса L6, B6, Н6, °С

  • - температура окружающей среды для ГПУ при использовании датчиков веса (Т, Z6, USB, IL), °С

  • - температура окружающей среды для блока управления, °С

  • - относительная влажность при температуре 35 °С, %

от -10 до + 40

от -30 до + 40

от -10 до + 45

не более 90

Параметры электрического питания:

  • - напряжение трехфазного переменного тока, В

  • - фазное напряжение, В

  • - частота, Гц

380 -57

+22

220 -33

50±1

Вероятность безотказной работы за 2000 ч

0,90

Средний срок службы, лет, не менее

10


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
