Номер по Госреестру СИ: 67945-17
67945-17 Анализаторы размеров частиц
(Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90)
Назначение средства измерений:
Анализаторы размеров частиц Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90 (далее - анализаторы) предназначены для измерений размеров ультрамелких частиц в жидкостях.
Внешний вид.
Анализаторы размеров частиц
Рисунок № 1
Общие сведения
Дата публикации - 03.09.2022
Срок свидетельства - 07.07.2022
Номер записи - 159545
ID в реестре СИ - 381945
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Zetasizer Nano ZS, Zetasizer Nano S,
Производитель
Изготовитель - Компания "Malvern Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1498 от 2017.07.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы размеров частиц (Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67945-17 Анализаторы размеров частиц (Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90) Компания "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
73264-18 Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini) Общество с ограниченной ответственностью «Фотокор» (ООО «Фотокор») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «Фотокор» (ООО «Фотокор»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45771-10 |
Измеритель размера частиц, Zetasizer Nano ZS Компания "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
67945-17 07.07.2022 |
Анализаторы размеров частиц, Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90 Компания "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
68282-17 10.08.2022 |
Реометры ротационные, Kinexus Компания "Malvern Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 4 | 2 | 0 | 6 | 4 | 2 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы размеров частиц (Photocor мод. Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
87500 | 87500 |
Программное обеспечение
Анализаторы имеют автономное программное обеспечение «Zetasizer Software» (ПО), разработанное фирмой «Malvern Instruments Ltd.» на основе операционной системы Windows. Основные функции ПО: управление работой анализатора, обработка сигналов от фотодиодного детектора, представление и хранение результатов измерений.
ПО устанавливается на управляющий компьютер анализатора при первичном введении в эксплуатацию.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Zetasizer Software |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.11 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
EE39414C |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
ПО идентифицируется при подключении анализатора к компьютеру. Идентификационное наименование ПО отображается в главном окне программы при ее запуске.
Номер версии ПО отображается в диалоге информации о программе. Метрологически значимая часть ПО и измеренные данные защищены от непреднамеренных и преднамеренных изменений с помощью кодов и паролей разработчика ПО. Защита ПО и результатов измерений от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.02.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую часть анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц Zetasizer Nano S, Zetasizer Nano ZS, Zetasizer Nano S90, Zetasizer Nano ZS90
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Техническая документация компании «Malvern Instruments Ltd.», Великобритания
Поверка
Поверкаосуществляется в соответствии с документом МП-640-033-16 «Инструкция. Анализаторы размера частиц Zetasizer Nano S, Zetasizer Nano S90, Zetasizer Nano ZS, Zetasizer Nano ZS90. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 14.12.2016 года.
Основные средства поверки:
-
- Вторичный эталон единиц измерений размеров частиц в жидкости в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов» в комплекте с образцами монодисперсных латексов с размерами частиц в диапазоне от 0,01 до 10 мкм, пределы допускаемой относительной погрешности измерений размеров частиц ± 6 %;
-
- измеритель температуры многоканальный прецизионный МИТ 8.03 с датчиком температуры ТСПН-5В (рег. № 19736-11), диапазон измерений температуры от 0 до +100 °С, пределы допускаемой абсолютной погрешности измерений температуры ± 0,06 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке анализаторов.
Изготовитель
Компания «Malvern Instruments Ltd.», Великобритания
Адрес: Enigma Business Park, Grovewood Road, Malvern, Worcestershire, United Kingdom, WR14 1XZ
Тел.: + 44 (0) 1684-892456
Факс: + 44 (0) 1684-892789
Web-сайт: www.malvern.com
Заявитель
Общество с ограниченной ответственностью «КД Системы и Оборудование» (ООО «КД Системы и Оборудование»)
ИНН 7802753876
Юридический адрес: 194292, г. Санкт-Петербург, пр. Культуры, д. 24, литера А, пом. 7-Н Фактический адрес: 197375, г. Санкт-Петербург, ул. Вербная, д. 27, литера А, офис 623 Тел.: +7 (812) 319-55-71
Факс: +7 (812) 319-55-72
E-mail: info@kdsi.ru
Web-сайт: www.kdsi.ru
Испытательный центр
Федеральное государственное унитарного предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Тел.: (495) 546-34-58, факс: (495) 526-63-21
E-mail: office@vniiftri.ru
Конструктивно анализаторы выполнены в виде единого блока, включающего измерительную часть, коррелятор и микропроцессорное устройство. Основными элементами измерительной части являются лазерный источник света, фокусирующая оптическая система и фотодиодный детектор. Коррелятор и микропроцессорное устройство предназначены для обработки измерительных сигналов, полученных с фотодиодного детектора. Управление анализаторами и представление результатов измерений осуществляется на компьютере с помощью автономного программного обеспечения на основе операционной системы Windows.
Анализаторы относятся к лабораторным приборам. Питание осуществляется от сети переменного тока. Связь с компьютером - через интерфейс USB.
Принцип работы анализаторов основан на методе измерений динамического рассеяния света, суть которого в определении размера частиц в жидкости по коэффициенту диффузии, определяемом путем анализа характерного времени флуктуаций интенсивности рассеянного частицами света.
Проба жидкости помещается в зону зондирующего лазерного луча, в результате взаимодействия которого с частицами в жидкости происходит рассеяние света. Рассеянный частицами свет регистрируется фотодиодным детектором. Флуктуации интенсивности рассеяния, возникающие в следствие броуновского движения частиц, анализируются коррелятором. На основе полученной корреляционной функции, содержащей информацию о коэффициенте диффузии, программно вычисляется размер частиц. Результаты измерений представляются в цифровом и графическом виде.
Модификации анализаторов отличаются углом регистрации рассеянного света (для Zetasizer Nano S и Zetasizer Nano ZS - 173°; для Zetasizer Nano S90 и Zetasizer Nano ZS90 - 90°) и соответственно диапазоном измерений размера частиц.

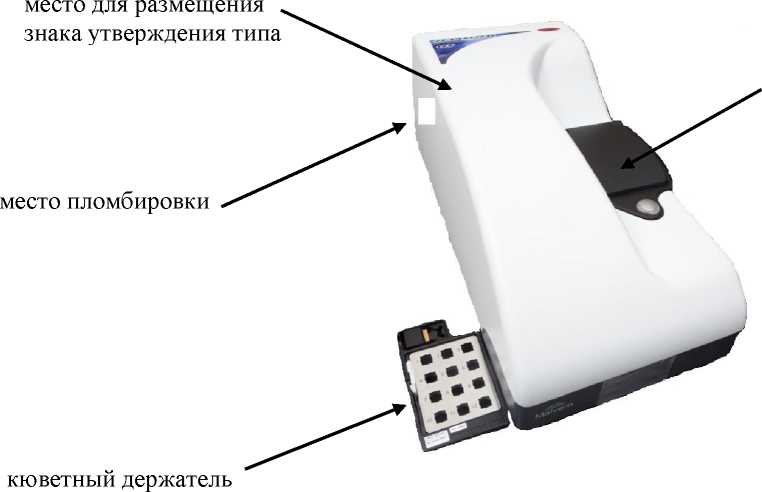

Внешний вид анализаторов, обозначение места для размещения знаков утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1 .
кюветное отделение
Рисунок 1 - Внешний вид, обозначение места для размещения знака утверждения типа и схема пломбировки от несанкционированного доступа анализатора
Комплект поставки анализаторов приведен в таблице 3.
Таблица 3 - Комплект поставки анализаторов
|
Наименование |
Количество, шт. |
Примечание |
|
Анализатор размеров частиц Zetasizer Nano S или Zetasizer Nano ZS, или Zetasizer Nano S90, или Zetasizer Nano ZS90 |
1 |
Тип анализатора указывается при заказе |
|
Персональный компьютер |
1 |
По требованию заказчика |
|
Титратор МРТ-2 |
1 |
По требованию заказчика |
|
Автоматическое устройство для подачи пробы |
1 |
По требованию заказчика |
|
Набор кювет |
1 | |
|
Комплект сетевых кабелей |
1 | |
|
Сетевой адаптер |
1 | |
|
Кабель USB для подключения к персональному компьютеру |
1 | |
|
Программное обеспечение «Zetasizer Software» (диск) |
1 | |
|
Комплект ЗИП |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2-
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний размеров частиц, нм:
|
от 0,3 до 10000 от 0,3 до 5000 |
|
Диапазон измерений размеров частиц, нм:
|
от 10 до 10000 от 10 до 5000 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц, % |
±10 |
|
Минимальный объем пробы, мкл:
|
12 20 |
|
Диапазон рабочих температур в отделении для размещения пробы, °С |
от 0 до +90 |
|
Пределы допускаемой абсолютной погрешности установки температуры в отделении для размещения пробы, °С |
±0,1 |
|
Напряжение питания от сети переменного тока, В Частотой, Гц |
220±22 50±1 |
|
Потребляемая мощность анализаторов, В^А, не более |
100 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
600 х 320 х 260 |
|
Масса, кг, не более: |
19 |
|
Рабочие условия применения:
|
от +15 до +30 до 80 от 84,0 до 106,7 |
|
Примечание1 - Метрологические характеристики установлены на тестовых водных растворах монодисперсных латексов; | |
