Номер по Госреестру СИ: 45771-10
45771-10 Измеритель размера частиц
(Zetasizer Nano ZS)
Назначение средства измерений:
Анализатор размеров частиц Zetasizer Nano-ZS (далее по тексту - анализатор) предназначен для измерений размеров частиц и макромолекул в жидких средах.
Внешний вид.
Измеритель размера частиц
Рисунок № 1
Внешний вид.
Измеритель размера частиц
Рисунок № 2
Внешний вид.
Измеритель размера частиц
Рисунок № 3
Внешний вид.
Измеритель размера частиц
Рисунок № 4
Программное обеспечение
Все действия с анализатором проводятся с помощью ПК, на котором установлена пользовательская часть программного обеспечения (ПО). Расчёт параметров автокорреляционной функции осуществляется с помощью микроконтроллера анализатора. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений; она состоит из управляющей программы NanoApplication.exe; файлов драйвера для работы через порт USB. Управляющая программа работает в удобном диалоговом режиме. В программе предусмотрен ввод данных о параметрах образца (температура, вязкость, коэффициент преломления и пр.), а также устанавливается режим измерений. Результаты измерений заносятся в протокол, генерируемый программой, и хранятся в папке «..\Malvern Instruments\Zetasizer Measurement Data».
Управление работой анализатора, визуализация экспериментальных данных, а также обработка результатов измерений проводится с помощью программного продукта «Zetasizer Software». Программное обеспечение не оказывает влияние на метрологические характеристики анализатора и защищено от несанкционированного доступа.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Zetasizer Software |
NanoApplication.exe |
6.20 |
Нет данных |
Нет данных |
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Обмен данными между анализатором и персональным компьютером осуществляется по порту USB.
Искажение данных при передаче через интерфейс связи исключается параметрами протокола.
Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части анализатора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части анализатора.
Лист № 3 Всего листов 4 Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится печатным способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус анализатора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Анализатор размеров частиц Zetasizer Nano-ZS. Руководство по эксплуатации», раздел «Проведение измерения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализатору размеров частиц Zetasizer Nano-ZSГОСТ 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление деятельности в области охраны окружающей среды.
Поверка
Поверка осуществляется по документу: «Анализатор размеров частиц Zetasizer Nano-ZS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 26.04.2011г.Основные средства поверки:
Государственный стандартный образец гранулометрического состава Д040 (монодис-персный полистирольный латекс) (ГСО 7967-2001).
Основные метрологические характеристики:
Аттестованное значение среднего диаметра частиц (Dso) - 380 нм. Пределы допускаемой относительной погрешности аттестованного значения при доверительной вероятности Р=0,95 - не более ± 5 %.
Лист № 4 Всего листов 4
Изготовитель
Компания «Malvern Instruments Ltd.», ВеликобританияEnigma Business Park, Grovewood Road, Malvern, Worcestershire WR14 1XZ
Тел.: +44 (0) 1684 892456, Факс: +44 (0) 1684 892789
E-mail: salesinfo@malvern.com
Заявитель
Государственный научный центр Российской Федерации - федеральное государственное унитарное предприятие «Исследовательский центр имени М.В.Келдыша» или сокращенное наименование - ГНЦ ФГУП «Центр Келдыша»Адрес: Россия, 125438, г. Москва, Онежская ул., 8/10
Тел.: 7-495-456-4608, Факс: 7-495-456-8228
E-mail: kerc@elnet.msk.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализатора основан на регистрации оптического излучения, рассеянного частицами, находящимися в кювете анализатора, и передаче данных на ПК для дальнейших вычислений параметров размеров частиц.
Источник лазерного поляризованного излучения, установленный на приборе, направляет луч на кювету с исследуемым объектом (раствором), в которой в результате взаимодействия лазерного излучения с коллоидной частицей происходит рассеяние света. Рассеянный под углами 12,8 и 173 градусов свет регистрируется лавинным фотодиодом, а нерассеянный свет попадает в световую ловушку.
Анализатор включает в себя лазерную оптическую систему, приёмно-расчётный модуль и отделение для установки кюветы с исследуемым образцом.
Анализатор размеров частиц Zetasizer Nano-ZS позволяет проводить измерения молекулярной массы. Также существует возможность измерения дзета-потенциала.
Для ограничения доступа внутрь корпуса анализатора произведено пломбирование.
Внешний вид анализатора с обозначением схемы пломбирования представлен на рисунке 1.
наименование прибора
марка изготовителя
а)
б)
место пломбирования
место пломбирования

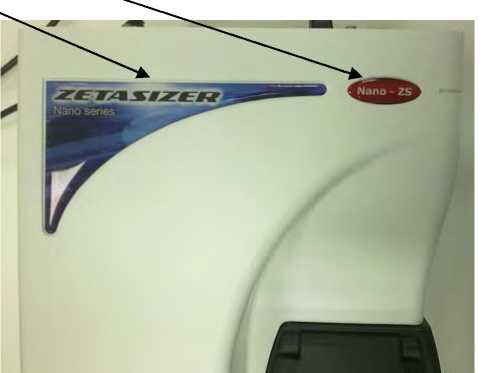

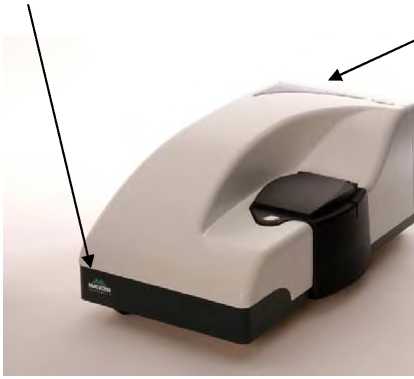

Рисунок 1 - Внешний вид анализатора а) общий вид; б) вид верхний панели
а)
MALVERN INSTRUMENTS LIMITED Enigma Butineea Park. Grovewood Road. Malvern, Worceatarahire WR14 1XZ. UK
{море*. ZEN3600 "serial No MAL1Q14261
место маркировки

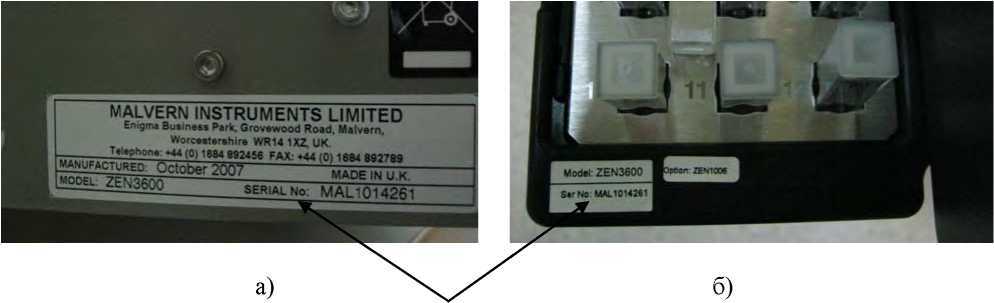

Рисунок 2 - Схема маркировки анализатора
а) вид задней панели; б) вид со стороны кюветного держателя
[ Model ZEN3600 |
■ореол zEviooe |
I Ser No MAL10MN1 |
б)
Комплект поставки представлен в таблице 3.
Таблица 3
Наименование |
Количество, шт. |
Анализатор размеров частиц Zetasizer Nano-ZS |
1 |
Персональный компьютер |
1 |
Кабель USB для соединения с ПК |
1 |
Комплект кабелей для подключения к сети электропитания |
1 |
Пакет прикладного Программного обеспечения (диск) |
1 |
Запасной предохранитель |
2 |
Руководство по эксплуатации (с методикой поверки) |
1 |
представлены в таблице 2. Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон показаний размера частиц (среднего гидродинамического диаметра), нм |
0,6-6000 |
Пределы допускаемой систематической составляющей погрешности при измерении средних гидродинамических диаметров сфер полистирольного латекса 380 нм, нм |
± 10 |
Предел допускаемого СКО измерений средних гидродинамических диаметров сфер полистирольного латекса 380 нм, нм |
5 |
Потребляемая мощность, Вт |
80 |
Габаритные размеры (Д*Ш*В), мм |
320x600x260 |
Масса, кг, не более |
18 |
Условия эксплуатации: Температура окружающего воздуха, оС Относительная влажность воздуха (без конденсации), %, не более |
от +15 до +25 70 |
