67882-17 — Весы электронные стационарные платформенные автомобильные
ВЭСПА
Весы электронные стационарные платформенные автомобильные ВЭСПА (далее -весы) предназначены для статического взвешивания груженого и порожнего автотранспорта (автомобилей, прицепов, полуприцепов, цистерн), автопоездов, а так же любых других грузов, размеры и конструктивные особенности которых позволяют установить их на грузоприемную платформу, а масса не превышает максимальной нагрузки весов.
Производитель
ID 6561Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 14 поверок.
- Последний доступный год показал снижение активности на 50% к предыдущему году.
- Тип обслуживается как минимум 5 организациями; доля топ-5 организаций составляет 100% объёма поверок.
- Средневзвешенная цена поверки по рынку — 7227 руб., диапазон наблюдаемых цен: 7227–7227 руб.
- В сегменте собственников найдено 4 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 100%.
- Средний наблюдаемый интервал между поверками по организациям — около 364 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2019 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ООО " ЭЛЕКТРОНИКА " | 1 | 7 227,00 | 1 | 6 | 2 019,0 | 364 |
| ФБУ "САМАРСКИЙ ЦСМ" | 1 | 7 227,00 | 1 | 6 | 2 019,0 | 364 |
| ООО "СОЛО-КЛАССИКА" | 0 | 7 227,00 | 1 | 6 | 2 019,0 | 364 |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" | 0 | 7 227,00 | 1 | 6 | 2 019,0 | 364 |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" | 0 | 7 227,00 | 1 | 6 | 2 019,0 | 364 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "МЕЖРЕГИОНАЛЬНАЯ МЕТАЛЛОЛОМНАЯ КОМПАНИЯ" | Юрлица | 1 | 5 | 3 |
| юридическое лицо | Юрлица | 1 | 3 | 3313271 |
| ИП Рыков П.В. | Юрлица | 1 | 2 | 2 |
| ООО МЕЖРЕГИОНАЛЬНАЯ МЕТАЛЛОЛОМНАЯ КОМПАНИЯ | Юрлица | 1 | 1 | 1 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| bd135960-2fa4-256e-b70a-d1a094bda737 | 67882-17 | 2023-03-10 | — | актуальная |
| 1837ece9-8ebb-37b6-04d5-93a7d439eafb | 67882-17 | 2023-03-09 | 2023-03-10 | архивная |
| 5071eb8f-7c7b-d3e9-84fd-8c28363932b5 | 67882-17 | 2020-05-07 | 2023-03-09 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее дискретного отсчетного устройства при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит защитная пломба (наклейка), которая находится на задней панели дискретного отсчетного устройства. Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО не может быть модифицировано без нарушения защитной пломбы, установки переключателя юстировки в положение «ON» и ввода сервисного кода. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Цифровые статические весы |
|
Номер версии (идентификационный номер) ПО |
B106 * |
|
Цифровой идентификатор ПО |
__** |
|
Другие идентификационные данные (если имеются) |
-- * * |
|
Примечания.
| |
Нормативная информация
Знак утверждения типа
наносится типографским способом на эксплуатационную документацию, термотрансферным способом на лицевую панель дискретного отсчетного устройства, а также на маркировочную табличку, расположенную на грузоприемной платформе весов.
Сведения о методиках измерений
Нормативные и технические документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,
ТУ BY 200165359.001-2006 «Весы электронные стационарные платформенные автомобильные ВЭСПА. Технические условия»
Поверка
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов»
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009. Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе 8 «Поверка».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
Испытательный центр
Телефон: (495) 437 5577, факс: (495) 437 5666
E-mail: Office@vniims.ru
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается дискретным отсчётным устройством.
Конструктивно весы состоят из грузоприёмного устройства, включающего в свой состав от одной до трех грузоприёмных платформ (далее - ГП), каждая из которых опирается на весоизмерительные тензорезисторные датчики, от четырех до восьми, в зависимости от количества платформ, и дискретного отсчётного устройства. В весах используются весоизмерительные тензорезисторные датчики типа CSPM (обозначение датчиков RCSP, CSP, CSPM) или ASC производства «Revere Transducers» (Нидерланды, Индия), входящая в состав «Vishay Precision Group» (США), ZEMIC H9C производства «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)» (Китай) и дискретное отсчётное устройство типа SE производства «AXIS» Sp.zo.o, Gdansk (Республика Польша).
Внешний вид весов показан на рисунке 1, дискретного отсчётного устройства с указанием места пломбировки - на рисунке 2.
Весы выполняют следующие сервисные функции:
-
- индикация нагрузки на грузоприемную платформу;
-
- сигнализация о перегрузке;
-
- выборка массы тары;
-
- автоматическое слежение за нулем;
-
- автоматическая установка нуля;
Весы могут быть снабжены следующими дополнительными сервисными функциями при поставке вместе с ПК и принтером:
-
- отображение результатов взвешивания, реквизитов автомобиля и груза на экране монитора,
-
- распечатка товарно-транспортной накладной (весовой карточки),
-
- диагностирование состояния весов и процесса взвешивания с выдачей сообщений и кодов ошибок.
Весы выпускаются в различных модификациях, отличающихся друг от друга максимальными нагрузками, количеством ГП, исполнением и имеющих обозначение ВЭСПА-Н-Х-Z, где:
ВЭСПА - тип весов;
Н - максимальная нагрузка, т;
Х - исполнение (01- одна ГП, 02 - две ГП , 03 - три ГП);
Z - длина грузоприемного устройства.

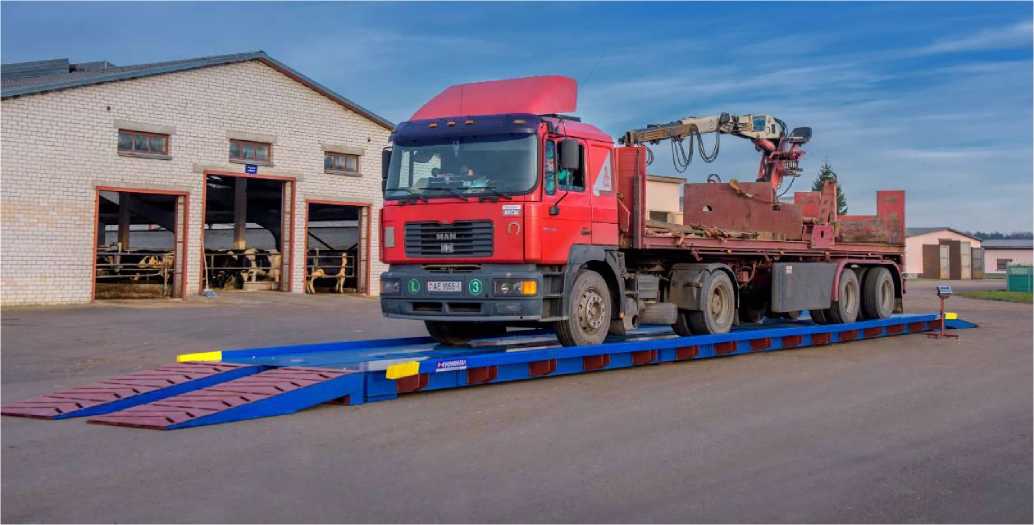

Рисунок 1 - Внешний вид весов ВЭСПА.
Места нанесения защитных пломб и оттиска знака поверки

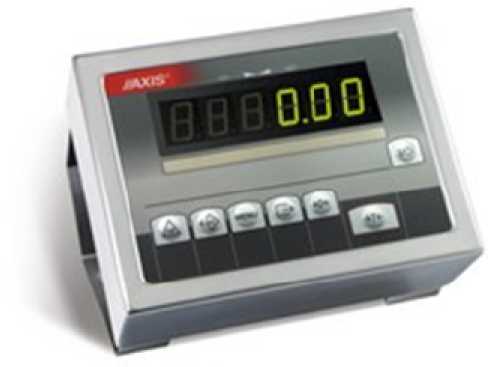

Рисунок 2 - Внешний вид дискретного отсчётного устройства типа SE и схема пломбирования весов от несанкционированного доступа.
Таблица 4
|
Наименование |
Количество | ||||
|
ВЭСПА-30 |
ВЭСПА-40 |
ВЭСПА-50 |
ВЭСПА-60 |
ВЭСПА-80 | |
|
Грузоприёмная платформа, шт. |
* |
* |
* |
* |
* |
|
Распределительная коробка, шт. |
1 |
1 |
1 |
1 |
1 |
|
Дискретное отсчётное устройство типа SE, шт. |
1 |
1 |
1 |
1 |
1 |
|
Тензометрический датчик типа CSPM (RCSP, CSP, CSPM), ASC или H9C, шт. |
** |
** |
** |
** |
** |
|
Кабель соединительный (до 100 м), шт. |
1 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации,экз. |
1 |
1 |
1 |
1 |
1 |
|
Паспорт, экз. |
1 |
1 |
1 |
1 |
1 |
|
Упаковочная коробка, шт. |
1 |
1 |
1 |
1 |
1 |
|
* По требованию заказчика грузоприёмное устройство может комплектоваться:
** Количество датчиков для грузоприёмного устройства, состоящего из:
| |||||
Таблица 2
|
Модификации весов |
Класс точности по ГОСТ OIML R 76-1-2011 |
Нагрузка, т |
Действительная цена деления d (d1/d2), и поверочный интервал е (е1/е2), d=е, кг |
Интервалы взвешивания, т |
Число поверочных интервалов n (n1/n2), ед. | |
|
минимальная Min |
макси мальная Мах (Мах1/Мах2) | |||||
|
ВЭСПА-30 |
средний (Ш) |
0,2 |
30 |
10 |
от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 |
3000 |
|
ВЭСПА-40 |
0,4 |
40 |
20 |
от 0,4 до 10 вкл. св. 10 |
2000 | |
|
ВЭСПА-50 |
0,4 |
50 |
20 |
от 0,4 до 10 вкл. от 10 до 40 вкл. св.40 |
2500 | |
|
ВЭСПА-60 |
0,4 |
60 |
20 |
от 0,4 до 10 вкл. от 10 до 40 вкл. св.40 |
3000 | |
|
ВЭСПА-80 |
0,4 |
60/80 |
20/50 |
от 0,4 до 10 вкл. от 10 до 40 вкл. от 40 до 60 вкл. св.60 |
3000/1600 | |
Таблица 3
|
Наименование параметра |
Значение параметра | |
|
Диапазон выборки массы тары, кг |
от Min до Мах | |
|
Габаритные размеры грузоприёмного устройства, мм, не более: | ||
|
исполнение 01 |
ВЭСПА-30 |
12000x4000x800 |
|
ВЭСПА-40 |
12000x4000x850 | |
|
ВЭСПА-50 |
12000x4000x850 | |
|
ВЭСПА-60 |
12000x4000x850 | |
|
ВЭСПА-80 |
12000x4000x850 | |
|
Наименование параметра |
Значение параметра | |
|
исполнение 02 |
ВЭСПА-30 |
24000x4000x800 |
|
ВЭСПА-40 |
24000x4000x850 | |
|
ВЭСПА-50 |
24000x4000x850 | |
|
ВЭСПА-60 |
24000x4000x850 | |
|
ВЭСПА-80 |
18000x4000x850 | |
|
исполнение 03 |
ВЭСПА-30 |
24000x4000x750 |
|
ВЭСПА-40 |
24000x4000x750 | |
|
ВЭСПА-50 |
24000x4000x750 | |
|
ВЭСПА-60 |
24000x4000x800 | |
|
ВЭСПА-80 |
24000x4000x750 | |
|
Масса грузоприёмного устройства, кг, не более: | ||
|
исполнение 01 |
ВЭСПА-30 |
7020 |
|
ВЭСПА-40 |
7460 | |
|
ВЭСПА-50 |
7900 | |
|
ВЭСПА-60 |
8540 | |
|
ВЭСПА-80 |
9170 | |
|
исполнение 02 |
ВЭСПА-30 |
8215 |
|
ВЭСПА-40 |
8845 | |
|
ВЭСПА-50 |
9290 | |
|
ВЭСПА-60 |
9820 | |
|
ВЭСПА-80 |
10560 | |
|
исполнение 03 |
ВЭСПА-30 |
12165 |
|
ВЭСПА-40 |
12165 | |
|
ВЭСПА-50 |
12780 | |
|
ВЭСПА-60 |
13510 | |
|
ВЭСПА-80 |
14840 | |
|
Диапазон рабочих температур2 (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °С:
|
от -30 до +45 от -10 до +40 | |
|
Питание от сети переменного тока с параметрами:
|
230+10% 230-15% от 49 до 51 200 | |
|
Примечание: Дискретное отсчётное устройство располагается в весовой будке оператора весов | ||
