Номер по Госреестру СИ: 67869-17
67869-17 Дозаторы весовые дискретного действия
(NW-MEC III, NW-MEC 4.0)
Назначение средства измерений:
Дозаторы весовые дискретного действия NW-MEC III, NW-MEC 4.0 (далее - дозаторы) предназначены для измерений массы.
Аналитический паспорт типа средства измерений
67869-17 — Дозаторы весовые дискретного действия
NW-MEC III, NW-MEC 4.0
Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия;
Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik"
ГЕРМАНИЯ
МПИ: 1 год
Действует
4
организаций6
владельцев0
версий24
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
4
Организаций-поверителей
эффективное число: 2.5
6
Владельцев СИ
эффективное число: 3.8
15
Экземпляров СИ
по агрегатам владельцев / организаций
87.5%
Периодические поверки
первичные: 8.3%
0%
Непригодность
0 извещений
95.8%
Поверки юрлиц
доля в общем объёме
3 367 ₽
Средневзвешенная цена
медиана: 3 367 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
3 924
Концентрация поверителей
HHI; доля топ-5: 100%
2 622
Концентрация владельцев
HHI; доля топ-5: 93.3%
4
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 24 поверок; пик пришёлся на 2022 год (8).
- Последний завершённый год показал рост на 0% (2024 к 2023).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 56.5%.
- Рынок представлен 4 организациями; концентрация высокая (HHI 3924), доля топ-5 — 100%.
- В базе найдено 6 владельцев и 15 экземпляров СИ; доля пяти крупнейших владельцев — 93.3%.
- Средневзвешенная цена поверки — 3 367 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2022 — 8
Долгосрочный CAGR: 56.5%
Активных версий: 0
Ценовой диапазон: 3 367–3 367 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Казанское публичное акционерное общество "Органический синтез" | Юридические лица | 6 | 8 | 1,33 |
| АО "Апатит" | Юридические лица | 4 | 9 | 2,25 |
| ЗАО НИЦ "ИНКОМСИСТЕМ" | Юридические лица | 2 | 2 | 1,00 |
| Волховский филиал АО "Апатит" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "АПАТИТ" | Юридические лица | 1 | 1 | 1,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

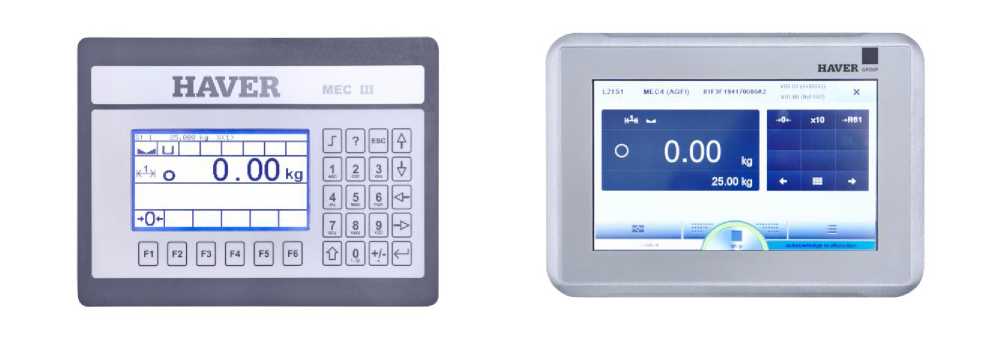

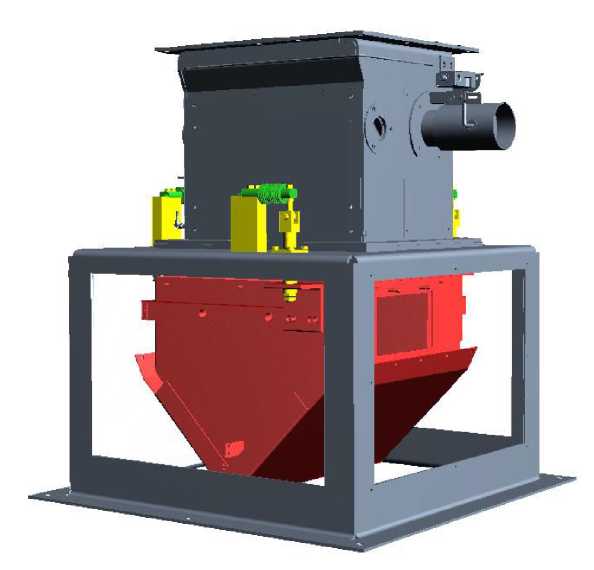

Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 1
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 2
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 3
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 4
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 5
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 6
Внешний вид.
Дозаторы весовые дискретного действия
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.06.2027
Номер записи - 159455
ID в реестре СИ - 381855
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NW-MEC 4.0/30-20-3, NW-MEC III, NW-MEC III, NW-MEC 4.0, NW-MEC III/1200-500-3
Производитель
Изготовитель - Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия;
Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 13
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№949 от 2022.04.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (32)
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Дозаторы весовые дискретного действия (NW-MEC III, NW-MEC 4.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
67869-17 Дозаторы весовые дискретного действия (NW-MEC III, NW-MEC 4.0) Фирма "Haver & Boecker Drahtweberei und Maschinenfabrik" (ГЕРМАНИЯ ) |
20792-08 Дозаторы весовые дискретного действия ("Гамма") Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») (РОССИЯ Московская область, г.о. Люберцы, д.п. Красково) |
|
67869-17 Дозаторы весовые дискретного действия (NW-MEC III, NW-MEC 4.0) Фирма "Haver & Boecker Drahtweberei und Maschinenfabrik" (ГЕРМАНИЯ ) |
70518-18 Дозаторы весовые автоматические непрерывного действия ("ПОТОК") Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ") (РОССИЯ г. Кемерово) |
Все средства измерений Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67635-17 30.05.2027 |
Дозаторы весовые дискретного действия, GW-MEC III, GW-MEC 4.0 Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67869-17 19.06.2027 |
Дозаторы весовые дискретного действия, NW-MEC III, NW-MEC 4.0 Фирма "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Дозаторы весовые дискретного действия (NW-MEC III, NW-MEC 4.0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 11 | 2 | 9 | 0 | 11 | 2 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дозаторы весовые дискретного действия (NW-MEC III, NW-MEC 4.0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
3346 |
Программное обеспечение
Программное обеспечение (далее - ПО) дозаторов является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора .
Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;

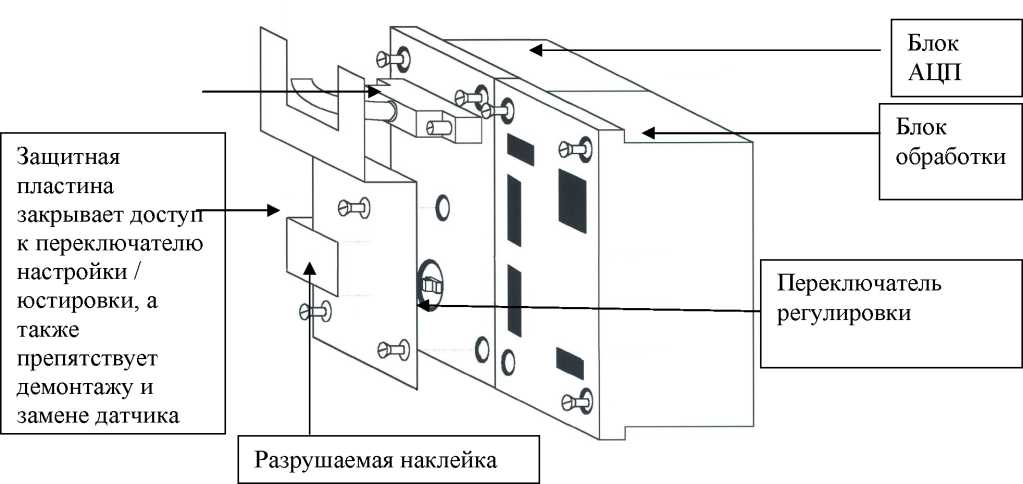

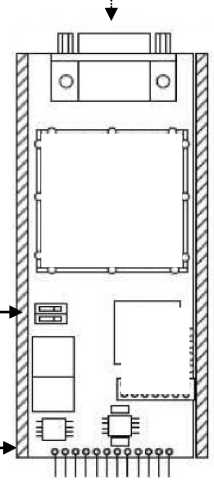

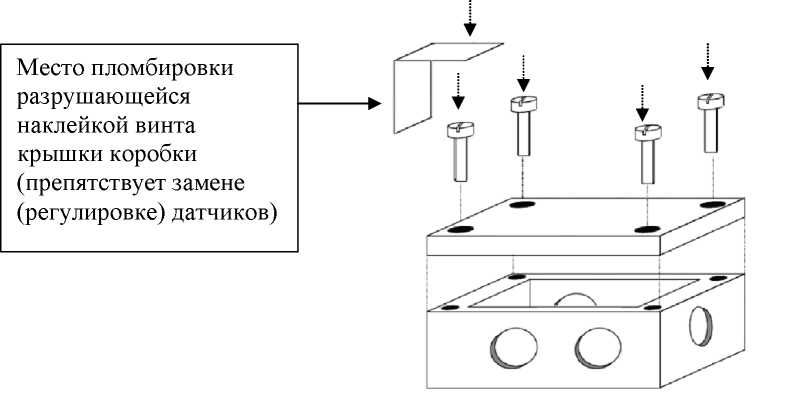

- пломбирование переключателя юстировки / настройки и интерфейсов связи;
- при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти; его удаление или изменение приводит к блокировке работы дозатора (запись в журнале событий доступна для просмотра через меню «Display Values»).
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО (номер версии и цифровой идентификатор ПО) доступны для просмотра:
- для дозаторов NW-MEC III: при нажатии клавиши «?» или через меню «Display Values» «Type & Version»;
- для дозаторов NW-MEC 4.0: при нажатии на пиктограмму с изображением весов во время работы дозатора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
NW-MEC III |
NW-MEC 4.0, блок аналогоцифрового преобразования |
NW-MEC 4.0, терминал |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
MEC III 01.00 |
V00.01 |
V01.00 |
|
Цифровой идентификатор ПО |
- |
0xB80D 0хВ2С5 |
0xF507 |
|
* номер версии (идентификационный номер) должен быть не ниже указанного | |||
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на узле взвешивания и/или на электронном приборе, а также на титульные листы эксплуатационной документации способом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия NW-MEC III, NW-MEC 4.0
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
Поверка
Поверкаосуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
рабочие эталоны массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель электронного блока и (или) свидетельство о поверке.
Изготовитель
«BEHN + BATES Maschinenfabrik GmbH & Co. KG», Германия
Адрес: Robert-Bosch-Str. 6, 48153 Munster, Germany
Тел.: +49 251 9796-0, факс: +49 251 9796-260
Web-сайт: behnbates.com; E-mail: sales@behnbates.com
Заявитель
Филиал общества с ограниченной ответственностью «Хавер и Бекер Холдинг ГмбХ» (Филиал ООО «Хавер и Бекер Холдинг ГмбХ»)
ИНН 9909228633
Юридический адрес: Гостиничный пр-д, 8к1, Москва, Россия, 127106 Почтовый адрес: Гостиничный пр-д, 8к1, Москва, Россия, 127106 Телефон/факс: +7 495 783 34 48
Web-сайт: www.haverrussia.ru
E-mail: haverboecker@haverrussia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного действия с комбинированной дозой по ГОСТ 8.610-2012 и состоит из узла взвешивания и электронного прибора.
Узел взвешивания включает в себя:
-
- грузоприемное устройство: емкость (бункер) для накопления дозируемого продукта, опирающаяся на один, два, три или четыре тензорезисторных весоизмерительных датчика Z6 (Госреестр 15400-13, далее - датчик);
-
- питатель: емкость (бункер) с устройствами регулирования скорости подачи материала;
Исполнение узла взвешивания зависит от физических свойств материала, для которого предназначено средство измерений. Для различных материалов и тары, в которую производится дозирование, применяются различные исполнения грузоприемных устройств и виды питателей (вибрационные, барабанные, шнековые, ленточные и др.).
Электронный прибор представляет собой совокупность электронных блоков:
-
- электронный блок аналого-цифрового преобразования сигналов датчиков, их обработки и формирования значения измеренной массы;
-
- электронный блок управления процессом автоматического дозирования с энергонезависимым запоминающим устройством хранения параметров настройки средства измерений;
-
- электронный блок с отсчетным устройством и органами управления дозатора (далее -терминал). В дозаторах NW-MEC III используется графический дисплей и мембранная клавиатура. В дозаторах NW-MEC 4.0 используется сенсорный дисплей;
-
- электронный блок интерфейсов связи с устройствами регулирования скорости подачи материала, а также периферийными устройствами и устройствами технологической линии, в которую встраивается средство измерений.
Модификации средства измерений имеют обозначения вида NW-MEC III / N-d-x или NW-MEC 4.0 / N-d-x, где:
N - наибольший предел (Max), кг;
d - цена деления шкалы (d), кг;
x - количество датчиков.
Внешний вид средства измерений представлен на рисунках 1 - 2.
Рисунок 1 - Лицевая панель терминала (для NW-MEC III-слева, для NW-MEC 4.0-справа)
Рисунок 2 - Общий вид узла взвешивания (пример)
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.
Рисунок 3 - Схема пломбировки электронного блока аналого-цифрового преобразования сигналов датчиков (NW-MEC III).
|
Место расположения блока АЦП и штекера датчика (датчиков). | ||||
|
и -J |
s£uGiS885»g к зяввавза?? |
Ct£S9?-e? | ||
|
МЕС 4 I |
'•*п ° с» г *4qi »•* ♦ | |||
|
^■■■■■■^ HAVER -4* *••»« ч ^<4**!!*r58 8f^2зз82ангв££ . / ■£ ’ л rV- -—---—- ооо И • J 12 ♦ П'Л BTMI ЕПС ЕГЧ> «К» MCU ^*^1. | ||||
Переключатель регулировки Пломбировка разрушаемой наклейкой предотвращает доступ к проведению настройки (регулировки)
Блок АЦП
Штекер подключения датчика (датчиков)
|
q ■: | |
|
с | |
|
IOOOOOOO IOOOOOOO | |
Рисунок 4 - Схема пломбировки электронного блока аналого-цифрового преобразования сигналов датчиков (NW-MEC 4.0)
Рисунок 5 - Схема пломбировки соединительной коробки (при наличии)
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 8.610-2012* |
Х(0,2); Х(0,5); Х(1); Х(2) |
|
Наибольший предел, Max, кг |
См. таблицу 3 |
|
Цена деления шкалы d, кг |
См. таблицу 3 |
|
Значение номинальной минимальной дозы Minfill, кг |
См. таблицы 4 и 5 |
|
Параметры электрического питания от сети переменного тока: - фазное напряжение, В |
от 187 до 242 |
|
- частота, Гц |
50±1 |
|
Диапазон рабочих температур для узла взвешивания, оС |
от -10 до +40 |
|
Диапазон рабочих температур для электронного прибора |
от -10 до +40 |
|
Габаритные размеры средства измерений, мм, не более - высота |
4000 |
|
- ширина |
4000 |
|
- длина |
4000 |
|
* Класс точности Х(х) определяется при первичной поверке дозатора при испытании на | |
|
материале, для дозирования которого предназначен дозатор (материал указывается на | |
|
маркировочной табличке дозатора) | |
Таблица 3 - Характеристики модификаций
|
Модификация |
Наибольший предел, Max, кг |
Цена деления шкалы d, г |
Число делений шкалы, n |
|
NW-MEC III / 12-5-... NW-MEC 4.0 / 12-5-... |
12 |
5 |
2400 |
|
NW-MEC III / 12-10-... NW-MEC 4.0 / 12-10-... |
12 |
10 |
1200 |
|
NW-MEC III / 30-10-... NW-MEC 4.0 / 30-10-... |
30 |
10 |
3000 |
|
NW-MEC III / 30-20-... NW-MEC 4.0 / 30-20-... |
30 |
20 |
1500 |
|
NW-MEC III / 30-50-... NW-MEC 4.0 / 30-50-... |
30 |
50 |
600 |
|
NW-MEC III / 60-20-... NW-MEC 4.0 / 60-20-... |
60 |
20 |
3000 |
|
NW-MEC III / 60-50-... NW-MEC 4.0 / 60-50-... |
60 |
50 |
1200 |
|
NW-MEC III / 60-100-... NW-MEC 4.0 / 60-100-... |
60 |
100 |
600 |
|
NW-MEC III / 120-50-... NW-MEC 4.0 / 120-50-... |
120 |
50 |
2400 |
|
NW-MEC III / 120-100-... NW-MEC 4.0 / 120-100-... |
120 |
100 |
1200 |
|
NW-MEC III / 120-200-... NW-MEC 4.0 / 120-200-... |
120 |
200 |
600 |
|
NW-MEC III / 300-100-... NW-MEC 4.0 / 300-100-... |
300 |
100 |
3000 |
|
NW-MEC III / 300-200-... NW-MEC 4.0 / 300-200-... |
300 |
200 |
1500 |
|
Модификация |
Наибольший предел, Max, кг |
Цена деления шкалы d, г |
Число делений шкалы, n |
|
NW-MEC III / 300-500-... NW-MEC 4.0 / 300-500-... |
300 |
500 |
600 |
|
NW-MEC III / 600-200-. NW-MEC 4.0 / 600-200-. |
600 |
200 |
3000 |
|
NW-MEC III / 600-500-. NW-MEC 4.0 / 600-500-. |
600 |
500 |
1200 |
|
NW-MEC III / 600-1000-. NW-MEC 4.0 / 600-1000-. |
600 |
1000 |
600 |
|
NW-MEC III / 1200-500-. NW-MEC 4.0 / 1200-500-. |
1200 |
500 |
2400 |
|
NW-MEC III / 1200-1000-. NW-MEC 4.0 / 1200-1000-. |
1200 |
1000 |
1200 |
|
NW-MEC III / 1200-2000-. NW-MEC 4.0 / 1200-2000-. |
1200 |
2000 |
600 |
|
NW-MEC III / 2000-500-. NW-MEC 4.0 / 2000-500-. |
2000 |
500 |
4000 |
|
NW-MEC III / 2000-1000-. NW-MEC 4.0 / 2000-1000-. |
2000 |
1000 |
2000 |
|
NW-MEC III / 2000-2000-. NW-MEC 4.0 / 2000-2000-. |
2000 |
2000 |
1000 |
Таблица 4 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов NW-MEC III
|
d, г |
Минимально допустимое значение Minfill, кг класса точности | |||
|
Х(0,2) |
Х(0,5) |
Х(1) |
Х(2) | |
|
5 |
5 |
2 |
0,5 |
0,165 |
|
10 |
10 |
4 |
2 |
0,500 |
|
20 |
30 |
8 |
4 |
2 |
|
50 |
75 |
30 |
10 |
5 |
|
100 |
150 |
60 |
30 |
10 |
|
200 |
300 |
120 |
60 |
30 |
|
> 500 |
1500d |
600d |
300d |
150d |
Таблица 5 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов NW-MEC 4.0
|
d, г |
Минимально допустимое значение Minfill, г класса точности | |||
|
Х(0,2) |
Х(0,5) |
Х(1) |
Х(2) | |
|
5 |
1665 |
335 |
110 |
30 |
|
10 |
3330 |
1330 |
330 |
110 |
|
20 |
6660 |
2660 |
1340 |
340 |
|
50 |
25000 |
6650 |
3350 |
1650 |
|
100 |
50000 |
20000 |
6700 |
330 |
|
200 |
100000 |
40000 |
20000 |
6600 |
|
> 500 |
500d |
200d |
100d |
50d |
