Номер по Госреестру СИ: 67654-17
67654-17 Коэрцитиметр
(KOERZIMAT 1.097 HсJ)
Назначение средства измерений:
Коэрцитиметр KOERZIMAT 1.097 HcJ предназначен для измерений коэрцитивной силы образцов магнитомягких и магнитотвердых материалов в разомкнутой магнитной цепи.
Внешний вид.
Коэрцитиметр
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) коэрцитиметра работает под управлением операционной системы Windows 8.1 Pro. Интуитивно понятный сенсорный интерфейс (языки интерфейса: немецкий, английский; русский) упрощает процесс обработки и контроля измерений. Все данные измерений сохраняются в базе данных и могут быть в любое время распечатаны в виде отчёта или экспортированы в текстовый файл для последующей обработки.
ПО имеет программную и аппаратную защиту - защита с помощью аппаратного ключа. Аппаратный ключ может быть подключен к USB-порту на контроллере коэрцитиметра. Лицензии программы на аппаратном ключе отображаются во время проверки системы.
ПО имеет защищённые паролем уровни для администрирования функций и доступа пользователей.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
KOERZIMAT 1.097 11с.1 |
Номер версии (идентификационный номер ПО) |
6.1.0.10 и выше |
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации на установку в левой верхней части листа и на лицевую панель измерительного блока типографским методом, методом наклейки или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к коэрцитиметру KOERZIMAT 1.097 HcJГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Государственная поверочная схема для средств измерений электрического сопротивления»
Поверка
Поверкаосуществляется по документу МП 28-261-2017 «ГСИ. Коэрцитиметр KOERZIMAT 1.097 HoJ. Методика поверки», утвержденному ФГУП «УНИИМ» 21 марта 2017 г.
Основные средства поверки:
Рабочий эталон единицы магнитной индукции постоянного магнитного поля 2-го разряда по ГОСТ 8.030-2013 (измеритель магнитной индукции Ш1-9, рег.№ 9335-83);
Рабочие эталоны единицы электрического сопротивления 3-го разряда согласно Приложения к приказу Федерального агентства по техническому регулированию и метрологии № 146 от 15.02.2016 номинального значения 0,1 Ом и 1 Ом (катушки электрического сопротивления Р321, 0,1 Ом и 1 Ом, рег.№ 1162-58);
Вольтметр универсальный цифровой GDM-8246, рег.№ 34295-07;
Флюксметр электронный EF-5, рег. № 60133-15;
Тесламетр ТХ-4/1, рег. № 27495-04;
Рулетка измерительная металлическая TR20/5, рег.№ 22003-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Institut Dr. Foerster GmbH & Co. KG, Германия
Адрес: Отделение DM, Laisen 70, Reutlingen, 72766
Тел: +49 7121 140-312
Факс: +49 7121 140-280
Е-mail: dm.sales@foerstergroup.de
Заявитель
Закрытое акционерное общество «Налхо Техно» (ЗАО «Налхо Техно»)
ИНН 7720513256
Адрес: Россия, г. Москва, 123585, РФ, ул. Маршала Тухачевского, д.32, кв.37
Тел: (495) 7395586
Факс: (499) 1567725
E-mail: mazurenko@nalkho.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Web-сайт: http://www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия коэрцитиметра KOERZIMAT 1.097 Hd (далее - коэрцитиметр) основан на намагничивании помещенного в катушку образца до насыщения. Намагниченность образца измеряется с помощью зондов Foerster. После достижения насыщения в катушке создается противоположно направленное магнитное поле, пока намагниченность образца не станет равна нулю.
Напряженность противоположно направленного магнитного поля, при которой намагниченность в образце становится нулевой, соответствует коэрцитивной силе.

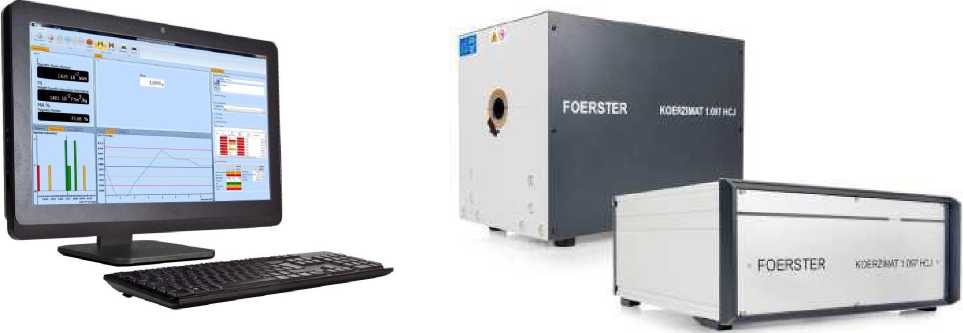

Общий вид коэрцитиметра представлен на рисунке 1.
Рисунок 1 - Общий вид коэрцитиметра KOERZIMAT 1.097 Hd
Пломбирование коэрцитиметра не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Измерительный блок № 00076 |
HcJ |
1 шт. |
Катушка № 00076 |
HcJ 40 |
1 шт. |
Контроллер с программным обеспечением KOERZIMAT 1.097 HcJ |
KOERZIMAT |
1 шт. |
Внутренний зонд для катушки HcJ № 00236 |
— |
1 шт |
Контрольные образцы |
КО |
2 шт. |
Набор вспомогательных приспособлений |
— |
1 комп. |
Руководство оператора KOERZIMAT 1.097 HcJ с программным обеспечением 6.1.Х (ред.12/15) |
РО |
1 экз. |
ГСИ. Коэрцитиметр KOERZIMAT 1.097 Нс.1. Методика поверки |
МП 28-261-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений коэрцитивной силы, кА/м |
от 0,05 до 100,00 |
Пределы допускаемой относительной погрешности измерений коэрцитивной силы, % |
±6 |
Максимальная амплитуда напряжённости при намагничивании, кА/м: - постоянным магнитным полем (длительность намагничивания от 1 до 40 с) |
200 |
- единичным импульсом магнитного поля (длительность намагничивания 0,2 с) |
200 |
- единичным импульсом магнитного поля с дополнительным импульсным намагничиванием (длительность намагничивания 0,2 с) |
450 |
Катушка: - внутренний диаметр катушки, мм |
40 |
- зона однородности магнитного поля по длине катушки, мм |
170 |
- неоднородность магнитного поля в зоне однородности, %, не более |
±1,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Продолжительность измерений коэрцитивной силы, с, не более |
3,0 |
Потребляемая мощность, В^А | |
- в процессе намагничивания кратковременно, не более |
3 700 |
- среднее потребление в зависимости от настройки |
от 100 до 800 |
Габаритные размеры, мм, не более | |
- измерительный блок | |
- высота |
220 |
- ширина |
445 |
- длина |
465 |
- катушка | |
- высота |
420 |
- ширина |
340 |
- длина |
550 |
Масса, кг, не более | |
- измерительный блок |
18 |
- катушка |
65 |
Продолжение таблицы 3
1 |
2 |
Питание от однофазной сети переменного тока:
|
230 ± 23 50/60 ± 1 |
Условия эксплуатации:
|
от +10 до +30 80 |
