Номер по Госреестру СИ: 66669-17
66669-17 Система измерения толщины
(CIRCOSON WT)
Назначение средства измерений:
Система измерения толщины CIRCOSON WT (далее - система) предназначена для автоматизированного измерения толщины стенок стальных бесшовных ферромагнитных труб.

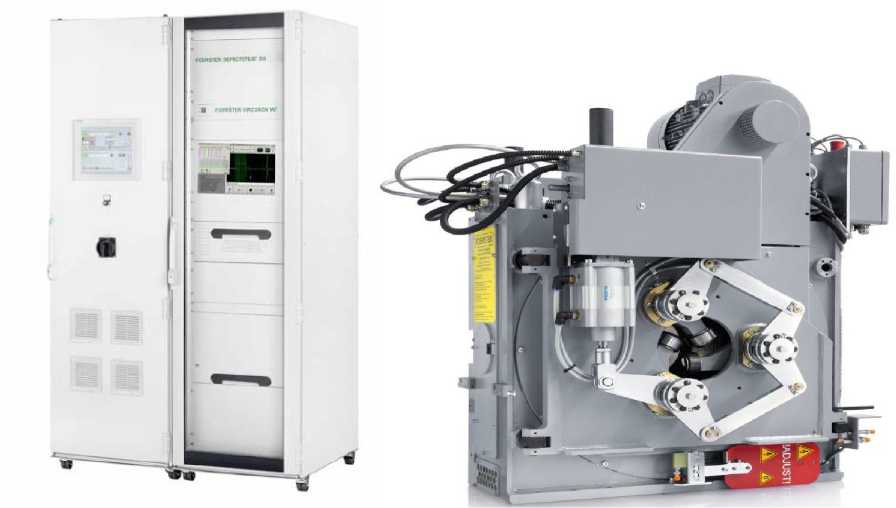

Внешний вид.
Система измерения толщины
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 158148
ID в реестре СИ - 380548
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Circoson WT,
Производитель
Изготовитель - Фирма "Institut Dr.Foerster GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№247 от 2017.02.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Система измерения толщины (CIRCOSON WT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Institut Dr.Foerster GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66669-17 |
Система измерения толщины, CIRCOSON WT Фирма "Institut Dr.Foerster GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67654-17 |
Коэрцитиметр, KOERZIMAT 1.097 HсJ Фирма "Institut Dr.Foerster GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Система измерения толщины (CIRCOSON WT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПНТЗ" (RA.RU.312654) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "ПНТЗ" (0679) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Система измерения толщины (CIRCOSON WT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) системы предназначено для управления режимами работы, отображения, вывода на печать и хранения результатов измерений. Идентификационные данные (признаки) ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДЕФЕКТОТЕСТ ДС |
|
Номер версии (идентификационный номер ПО) |
6.6.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Инструкции по эксплуатации ДЕФЕКТОТЕСТ ДС.СШ-COSON WT 9.740 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерения толщины CIRCOSON WT
Техническая документация Institut Dr.Foerster GmbH&Co.KG, Germany
Поверка
Поверкаосуществляется по документу МП 122-261-2016 «ГСИ. Система измерения толщины CIRCOSON WT. Методика поверки», утвержденному ФГУП «УНИИМ» 21 декабря 2016 г.
Основные средства поверки:
-
- рабочий эталон 3-го разряда по ГОСТ 8.756-2014 - комплект образцовых ультразвуковых мер толщины КМТ176М-1, регистрационный номер в Федеральном информационном фонде № 6578-78;
-
- толщиномер ультразвуковой T-GAGE IV, диапазон измерений от 3,0 до 100,0 мм, абсолютная погрешность ±(0,03+0,0005^Н) мм, где Н - измеренное значение толщины, мм, регистрационный номер в Федеральном информационном фонде № 24688-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Institut Dr.Foerster GmbH&Co.KG, Германия
Division TS Semi-finished product testing
In Laisen 70
72766 Reutlingen
GERMANY
Тел. 49 7121 140-272; E-mail: info@foerstergroup.de
Заявитель
Открытое акционерное общество «Первоуральский новотрубный завод» (ОАО «ПНТЗ») 623112, г. Первоуральск Свердловской обл., ул. Торговая, д.1Тел.: (3439) 27-65-70
E-mail: www.chelpipe.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» («ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия системы основан на эхо-импульсном акустическом методе с ЭМА-преобразованием.
Для возбуждения ультразвуковых колебаний в объекте контроля используется прямое электромагнитно-акустическое (ЭМА) преобразование, для приема эхо-сигнала - обратное ЭМА преобразование.
Система состоит из силового шкафа, электронного шкафа, системы датчиков, кабелей и вспомогательного оборудования. В состав электронного шкафа входит операционный модуль (персональный компьютер с ПО).
Силовой шкаф включает в себя: программируемый логический контроллер для управления вращением компонентов системы, для включения и отключения намагничивания; драйверы вращения ротационной головки; блоки питания намагничивания; блок высокого напряжения для передатчика; пульт управления механизацией (перемещением трубы).
Параметры измерений задаются с помощью ПО. Труба заходит в систему датчиков, которая возбуждает ультразвуковые волны, принимает и передает полученные сигналы от датчиков контрольных головок. Операционный модуль считывает, обрабатывает и выводит результаты измерений на монитор.
Общий вид системы приведен на рисунке 1.
Пломбирование системы не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Силовой шкаф |
- |
1 |
|
Электронный шкаф |
- |
1 |
|
Система датчиков |
Ro 180 9.740.01-4 |
1 компл. |
|
Кабели и вспомогательное оборудование |
- |
1 компл. |
|
Контрольные образцы |
- |
3 |
|
Инструкция по эксплуатации ДЕФЕКТОТЕСТ ДС. CIRCOSON WT 9.740 |
1 | |
|
Инструкция по эксплуатации ROTOMAT/CIRCOSON Силовой шкаф |
- |
1 |
|
Инструкция по монтажу CIRCOSONWT Система датчиков Ro 180 |
- |
1 |
|
«ГСИ. Система измерения толщины CIRCOSON WT. Методика поверки» |
МП 122-261-2016 |
1 |
|
Описание типа |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения толщины стенки трубы, мм |
от 4,0 до 13,0 |
|
Пределы допускаемой абсолютной погрешности измерения толщины стенки трубы, мм |
±0,1 |
|
Дискретность измерения, мм |
0,001 |
|
Максимальная скорость вращения, об/мин |
1200 |
|
Диаметр контролируемого изделия, мм |
от 20 до 180 |
|
Длина изделия, м, не менее |
4 |
|
Количество каналов |
8 |
|
Частота возбуждения ультразвукового сигнала, МГц |
5 |
|
Максимальная скорость контроля для сплошного контроля (в зависимости от скорости вращения), м/с |
3,2 |
|
Потребляемая мощность, кВ •А, не более |
19 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Силовой шкаф |
Система датчиков |
Электронный шкаф | |
|
Параметры электрического | |||
|
питания: | |||
|
- напряжение, В |
220±22; 380±38 |
380±38 |
220±22 |
|
- частота, Гц |
50±1 |
50±1 |
50±1 |
|
Потребляемая мощность, кВт, не более |
19 | ||
|
Габаритные размеры системы, мм, не более | |||
|
- высота |
1958 |
1275 |
1959 |
|
- ширина |
604 |
1276 |
600 |
|
- глубина |
806 |
849,2 |
800 |
|
Масса, кг, не более |
180 |
1135 |
80 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 5 до + 40 | ||
|
- относительная влажность | |||
|
воздуха, %, не более |
85 | ||
|
Срок службы, лет, не менее |
15 | ||
