Номер по Госреестру СИ: 67534-17
67534-17 Калибраторы давления
(GCD)
Назначение средства измерений:
Калибраторы давления GCD (далее по тексту - калибраторы) предназначены для воспроизведения и измерений избыточного давления газов.
Калибраторы применяются в лабораторных и производственных условиях в качестве эталонных средств измерений (СИ) при калибровке и поверке рабочих СИ избыточного давления в различных областях промышленности, в частности в пищевой промышленности на предприятиях по производству пива и безалкогольных напитков.
Внешний вид.
Калибраторы давления
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.05.2022
Номер записи - 159099
ID в реестре СИ - 381499
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Haffmans B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1014 от 2017.05.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Калибраторы давления (GCD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Haffmans B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22157-01 01.12.2006 |
Манометры специальные, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22158-01 01.12.2006 |
Приборы для измерений содержания примесей и контроля чистоты углекислого газа, CPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22159-01 01.12.2006 |
Приборы для измерений температуры, давления и времени термообработки с устройствами считывания, PU-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22160-01 01.12.2006 |
Мутномеры лабораторные, VOS Rota Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22161-01 01.12.2006 |
Плотномеры, Plato Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22162-01 01.12.2006 |
Анализаторы содержания углекислого газа в жидкости, Gehaltemeter Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22163-01 01.12.2006 |
Приборы для измерения пеностойкости пива, NIBEM-T Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22163-08 01.01.2014 |
Приборы для измерения пеностойкости пива, NIBEM-T, NIBEM-TPH Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22164-01 01.12.2006 |
Газоанализаторы, Carbo Zirox Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22164-08 01.10.2013 |
Газоанализаторы кислорода, Carbo-Zirox мод. SGM-6, SGM-7 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22165-01 01.12.2006 |
Приборы для измерений температуры точки росы, DPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22166-01 01.12.2006 |
Устройства для измерения содержания воздуха в бутылке и банке, IAM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22166-08 01.01.2014 |
Устройства для измерения содержания воздуха в бутылке и банке, IAM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22167-01 01.12.2006 |
Измерители температуры и давления жидкости и газа в кегах, Keg-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22167-08 01.10.2013 |
Измерители температуры и давления жидкости и газа в кегах, KEG-MONITOR Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22168-01 01.12.2006 |
Измерители температуры и удельной электрической проводимости моющего раствора, Bottle-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
38287-08 01.08.2013 |
Приборы для калибровки манометров, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38469-08 01.09.2013 |
Приборы для измерения температуры точки росы, DPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38762-08 01.10.2013 |
Мутномеры лабораторные, VOS Rota Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38762-16 02.06.2021 |
Мутномеры лабораторные, VOS Rota 90 и VOS Rota 90/25 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
38801-08 01.10.2013 |
Плотномеры, Plato Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39069-08 01.11.2013 |
Приборы для измерений температуры, давления и времени термообработки с устройствами считывания данных, PU-Monitor (приборы) RPC (устройства) Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39406-08 01.01.2014 |
Приборы для контроля качества мойки бутылок, Bottle Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39688-08 01.01.2014 |
Анализаторы содержания растворенных кислорода и углекислого газа в жидкости, AGM, c-AGM, c-DGM, OGM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39975-08 01.01.2014 |
Анализаторы содержания углекислого газа в жидкости, GMT, DGM-03, DGM-04, i-DGM, ICC-2000, ICM-2000, ICD-2000, CBL-04 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
40212-08 01.01.2014 |
Приборы для контроля чистоты углекислого газа, CPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
48477-11 12.09.2021 |
Анализаторы содержания растворенного кислорода в жидкости, o-DGM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
51664-12 01.11.2017 |
Анализаторы растворенного углекислого газа и кислорода в жидкости, AuCoMet-i Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
52958-13 12.03.2018 |
Анализаторы общего кислорода и растворенного углекислого газа, c-TPO Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
52959-13 12.03.2018 |
Анализаторы мутности потока стационарные, OptHaze Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
67534-17 17.05.2022 |
Калибраторы давления, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Калибраторы давления (GCD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Калибраторы давления (GCD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус калибратора в виде наклейки или другим способом, на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления GCD
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры . Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы «Haffmans B.V.», Нидерланды
Поверка
Поверкаосуществляется по документу МП 231-0038-2016 «Калибраторы давления GCD. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.08.2016 г.
Основные средства поверки:
Калибраторы давления СРН6000, CPH6200-S1/-S2, CPH62I0-S1/-S2, CPH6300-S1/-S2, CPH6400, CPH65I0-S1/-S2, CPH6600; диапазон измерений от 0 до 1 МПа, кл.т.0,1 (регистрационный номер 52030-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель калибратора, если это позволяют условия эксплуатации и (или) на свидетельство о поверке.
Изготовитель
Фирма «Haffmans B.V.», Нидерланды
Адрес: Marinus Dammeweg 30 - P.O. Box 30 - NL - 5902 RD VENLO, Netherlands
Телефон: +31 77-3232300; факс: +31 77-3232323
Web-сайт: www.haffmans.nl
E-mail: haffmans@haffmans.nl
Заявитель
ООО «Пентейр Рус»
Адрес: 141407, Россия, М.О., г. Химки, ул. Панфилова, д.19, стр.1, этаж 10 Телефон: +7 (495) 926-1885, факс: +7 (495) 926-1886
Web-сайт: www.pentairthermal.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
(ФГУП «ВНИИМ им. Д. И. Менделеева)
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия калибратора основан на воспроизведении единицы давления и сличении показаний калибратора с показаниями калибруемых СИ давления.
В состав калибратора входит эталонный деформационный манометр и блок управления. Воспроизведение давления осуществляется с помощью внешнего источника сжатого газа и регулирующих устройств блока управления калибратора.
На лицевой панели блока управления находятся органы управления калибратора, на боковой панели - штуцер, обеспечивающий присоединение калибруемых СИ давления. В эталонном манометре используется зависимость между измеряемым давлением и упругой деформацией чувствительного элемента, перемещение которого с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Пломбировка корпуса калибратора не предусмотрена.

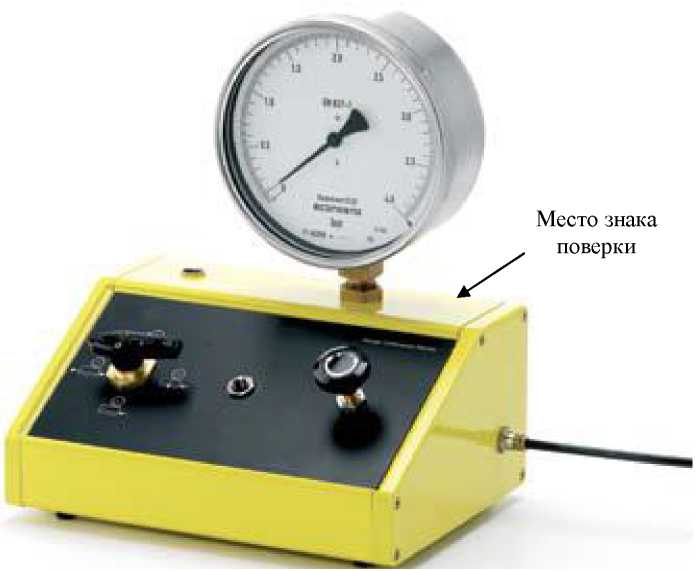

Внешний вид калибратора и место нанесения знака поверки приведены на рисунке 1.
Рисунок 1 - Внешний вид калибратора давления GCD
Программное обеспечение отсутствует.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Кол-во |
|
Калибратор давления |
GCD |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Уплотнительные кольца (2) 4x4 мм |
006.691 |
1 компл. |
|
Винт запорный для транспортировки |
- |
1 шт. |
|
Зажим для шланга |
003.718 |
2 шт. |
|
Шланг ПВХ, 8x5 мм |
001.634 |
1,5 м |
|
Пневмопровод, 4x6 мм |
003.309 |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения избыточного давления, МПа (бар) |
от 0 до 0,4 (от 0 до 4) |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±0,6 |
|
Максимальное допускаемое испытательное давление, МПа (бар) |
0,5 (5) |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
Воздух, СО2, N2 |
|
Масса, кг, не более |
5,5 |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
304; 200; 320 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: Диапазон рабочих температур окружающей среды, °С Атмосферное давление окружающего воздуха, кПа Относительная влажность воздуха, % |
от +18 до +22 от 84 до 106,7 от 30 до 80 |
