Номер по Госреестру СИ: 52959-13
52959-13 Анализаторы мутности потока стационарные
(OptHaze)
Назначение средства измерений:
Анализаторы мутности потока стационарные OptHaze предназначены для автоматического непрерывного измерения мутности в потоке жидких сред.

Внешний вид.
Анализаторы мутности потока стационарные
Рисунок № 1
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения мутности в потоке жидких сред.
Программное обеспечение анализатора идентифицируется при включении анализатора, путем вывода на дисплей номера версии.
Программное обеспечение выполняет следующие функции:
-
- прием и обработку измерительной информации;
-
- формирование выходного цифрового сигнала;
-
- проведение градуировки анализатора;
-
- пересчет единиц измерения;
-
- диагностика состояния аппаратной части.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
In-line Turbidity Meter |
OptHaze-i |
1.01-01 |
0x71D4 |
CRC16 |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов. Уровень защиты встроенного программного обеспечения анализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 32862010.
Лист № 3 всего листов 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой поверхности анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Анализаторы мутности потока стационарные OptHaze. Руководство по эксплуатации », 2010 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам мутности потока стационарным OptHaze
1 ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний.
2 Техническая документация фирмы «Haffmans B.V.».
Поверка
Поверкаосуществляется по документу МП 242-1431-2012 «Анализаторы мутности потока стационарные OptHaze. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИ-ИМ им. Д.И.Менделеева» 18 октября 2012 г.
Лист № 4 всего листов 4 Основные средства поверки:
- государственный стандартный образец мутности (формазиновая суспензия ) ГСО 7271-96.
Изготовитель
Фирма «Haffmans B.V.», Нидерланды
Адрес: Marinus Dammeweg 30, 5928 Venlo, Нидерланды.
Заявитель
Представительство АО «Пентейр Уотер Технологи Холдинг Б.Ф.», Москва Адрес: 123458, Москва, проезд 607, д.30, офис 512, тел./факс (495)-730-5432, www.sptholding.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», Санкт-Петербург Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14 e-mail: info@vniim.ruАнализаторы мутности потока стационарные OptHaze (далее - анализаторы) представляют собой стационарные приборы непрерывного действия.
Принцип действия анализаторов основан на регистрации рассеянного взвешенными в жидкости частицами излучения под различными углами. Находящиеся в траектории луча частицы рассеивают и поглощают падающее излучение. В качестве источника света используется лазер с длиной волны 650 ± 30 нм. Интенсивность рассеянного света регистрируется детекторами, расположенными под углами 90 и 25 градусов по отношению к источнику излучения. Частота измерений регулируется в диапазоне от одного измерения за 2 с до одного измерения за 99 с.
Конструктивно анализаторы состоят из блока управления и датчика мутности.
На лицевой панели блока управления находятся жидкокристаллический дисплей и органы управления. К блоку управления может подключаться до двух датчиков мутности.
Анализаторы обеспечивают:
-
- выдачу измерительной и служебной информации на жидкокристаллический дисплей;
-
- выдачу цифрового сигнала по интерфейсу RS-232 или (опционально) по шине Profibus DP.
Степень защиты корпуса анализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96:
-
- блок управления - IP 67;
-
- датчик мутности - IP 67.

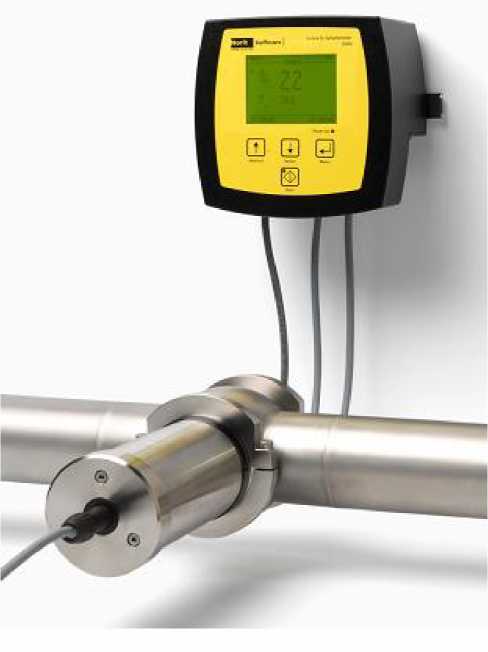

Внешний вид анализатора приведен на рисунке 1.

Рисунок 1 - Внешний вид анализаторов мутности потока стационарных OptHaze
Комплект поставки анализатора приведен в таблице 3.
Таблица 3
Наименование |
Количество |
Примечание |
Блок управления анализатора мутности потока стационарного OptHaze |
1 шт. | |
Датчики мутности |
до 2 шт. | |
Набор для градуировки |
1 шт. | |
Крепежный кронштейн |
1 шт. | |
Комплект принадлежностей |
1 компл. |
по заказу |
Руководство по эксплуатации |
1 экз. | |
Методика поверки МП 242-1431-2012 |
1 экз. |
-
1) Диапазоны измерений (по шкале формазиновой суспензии), ЕМФ от 0 до 80,
или, ЕМФ от 0 до 2000.
-
2) Пределы допускаемой приведенной погрешности, % ± 4,0.
-
3) Время прогрева, с, не более 120.
-
4) Электрическое питание осуществляется однофазным переменным током частотой (50 ± 1) Гц, напряжением в диапазоне от 80 до 240 В или (опционально) постоянным током напряжением 24 В.
-
5) Потребляемая мощность, Вт, не более 25.
-
6) Габаритные размеры и масса элементов анализатора указаны в таблице 2. Таблица 2
Элемент анализатора
Габаритные размеры, мм, не более
Масса, кг, не более
длина
ширина
высота
диаметр
блок управления
144
148
120
-
1,2
датчик мутности
175
-
-
84
1,9
8) Средний срок службы, лет 10.
Условия эксплуатации:
- диапазон температуры окружающей среды, °С |
от минус 5 до 40; |
- диапазон относительной влажности воздуха при температуре 25 ° С, %
(без конденсации влаги) - диапазон атмосферного давления, кПа Параметры анализируемой среды: |
от 30 до 90; от 84 до 106. |
|
1600; от 0,0 до 3,0 |
