Номер по Госреестру СИ: 67489-17
67489-17 Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы
(ИТЭР КМБТ)
Назначение средства измерений:
Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ (далее по тексту комплексы) предназначены для измерений высокого напряжения постоянного и переменного тока промышленной частоты.
Внешний вид.
Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы
Рисунок № 1
Внешний вид.
Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы
Рисунок № 2
Внешний вид.
Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы
Рисунок № 3
Внешний вид.
Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.833-2013 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
КМБТ.112.115 ТУ. Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР для применения в системах оперативной коммутации тока и заземления. Технические условия.
Поверка
Поверкаосуществляется по документу МП 206.1-098-2016 с изменением №1 «Комплексы измерения электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ. Методика поверки», утвержденному ФГУП «ВНИИМС » 02 апреля 2018 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008;
Рабочий эталон 3-го разряда по ГОСТ 8.027-2001;
Рабочий эталон 3-го разряда по ГОСТ 8.027-2001;
Рабочий эталон 1-го разряда по ГОСТ Р 8.833-2013;
Вторичный эталон по ГОСТ Р 8.833-2013;
Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2015;
Рабочий эталон 1-го разряда по ГОСТ Р 8.832-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество Инженерно-технический центр «КОНТИНУУМ»
(ЗАО «ИТЦ Континуум»)
ИНН 7604195933
Адрес: 150000, г. Ярославль, ул. Б. Октябрьская, д. 52-А
Телефон: +7 (4852) 31-38-91
E-mail: continuum@ec-continuum.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия комплексов основан на методе емкостно-омического преобразования высокого напряжения с последующей дискретизацией и переводом сигнала в цифровой код.
Комплекс состоит из блока высоковольтного и блока вычислительного.
Блок высоковольтный собран по схеме резистивно-емкостного масштабного преобразователя и имеет секционную структуру. Блок высоковольтный состоит из высоковольтного и низковольтного плеч, размещенных в электроизоляционном и металлическом корпусах соответственно. Высоковольтное плечо собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено изолирующим наполнителем. Корпус низковольтного плеча служит основанием блока и выполнен без применения наполнителя.
Для подключения к источнику высокого напряжения в блоке высоковольтном предусмотрен электрод, выполненный в виде металлического диска со скругленными краями. Для подключения низковольтного плеча к измерительному входу блока вычислительного используется соединительный кабель.
Блок вычислительный представляет собой электронное устройство на базе микропроцессора. Блок вычислительный обеспечивает:
-
- синхронизацию внутренних часов с внешним источником точного времени по интерфейсу синхронизации (1PPS);
-
- синхронизированное с внутренними часами аналогово-цифровое преобразование сигнала напряжения с измерительного входа в цифровой код;
-
- отправку через коммуникационный интерфейс приведенных к физической величине мгновенных значений напряжения в цифровом формате, соответствующем IEC 61850-9-2;
-
- запись осциллограмм по приходу оптического импульса и предоставление доступа к осциллограммам по протоколу FTP;
-
- определение аварийных ситуаций в системе заземления и управление устройством защитной автоматики.
Комплекс обеспечивает полную гальваническую развязку получателя измерительной информации по коммуникационному порту, а также источника точного времени по порту синхронизации, от высоковольтной измерительной части за счет применения волоконнооптических линий связи.
Комплексы выпускаются в следующих модификациях КМБТ-С, КМБТ-10 и КМБТ-15, которые отличаются номинальными значениями измеряемого напряжения и метрологическими характеристиками.
Общий вид средства измерений представлен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлено на рисунке 2.
Блок высоковольтный
Блок вычислительный
Рисунок 1 - Общий вид средства измерений

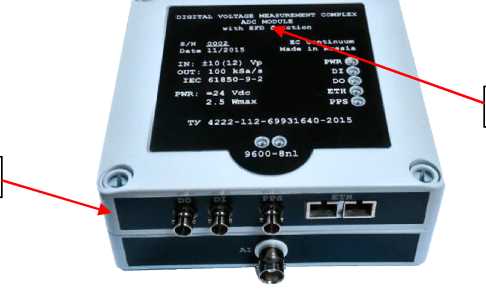

Рисунок 2 - Место пломбировки от несанкционированного доступа (Б) и обозначение места нанесения знака поверки (A)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения |
Номинальное значение напряжения постоянного тока UH=, кВ - модификация КМБТ-C |
2 |
- модификация КМБТ-10 |
10 |
- модификация КМБТ-15 |
15 |
Диапазон измерений напряжения постоянного тока, кВ - модификация КМБТ-C |
от 0,002 до 2,400 |
- модификация КМБТ-10 |
от 0,1 до 12,5 |
- модификация КМБТ-15 |
от 0,015 до 18,000 |
Пределы допускаемой относительной основной погрешности измерений напряжения постоянного тока, % - модификация КМБТ-C от 0,00Ьин= до 0,005/Лн= включ. |
±10,0 |
св. 0,005^ин= до 0,010^ин= включ. |
±5,0 |
св. 0,0Ьин= до 0,05/Лн= включ. |
±1,0 |
св. 0,05^ин= до 1,20-ин= включ. |
±0,1 |
- модификация КМБТ-10 от 0,0Ьин= до 0,05/ин= включ. |
±1,50 |
св. 0,05^ин= до 0,10/ин= включ. |
±0,75 |
св. 0,10^ин= до 1,25-ин= включ. |
±0,50 |
- модификация КМБТ-15 от 0,00Ьин= до 0,005/ин= включ. |
±10,0 |
св. 0,005^ин= до 0,010^ин= включ. |
±5,0 |
св. 0,0Ьин= до 0,05/ин= включ. |
±1,0 |
св. 0,05^ин= до 1,20-ин= включ. |
±0,1 |
Номинальное значение напряжения переменного тока промышленной частоты ин~, кВ - модификация КМБТ-C |
1,4 |
- модификация КМБТ-10 |
7,0 |
- модификация КМБТ-15 |
10,0 |
Диапазон измерений напряжения переменного тока промышленной частоты, кВ - модификация КМБТ-C |
от 0,014 до 1,700 |
- модификация КМБТ-10 |
от 0,07 до 8,75 |
- модификация КМБТ-15 |
от 0,1 до 12,0 |
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % - модификация КМБТ-C от 0,010^ин~ до 0,050-ин~ включ. |
±2,0 |
св. 0,050^ин~ до 1,214-ин~ включ. |
±0,5 |
- модификация КМБТ-10 от 0,0Ьин~ до 0,1'U,, включ. |
±3,0 |
св. 0,10^ин~ до 1,25-ин~ включ. |
±1,0 |
- модификация КМБТ-15 от 0,0Ьин~ до 0,05-ин~ включ. |
±2,0 |
св. 0,05^ин~ до 1,20-ин~ включ. |
±0,5 |
Наименование характеристики |
Значения |
Пределы допускаемой дополнительной погрешности изменений напряжения постоянного и переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
Нормальные условия применения:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значения |
Параметры электрического питания блока вычислительного: | |
- напряжение постоянного тока, В |
24±3 |
Потребляемая мощность блока вычислительного, В •А, не более |
15 |
Габаритные размеры, мм, не более | |
Блока вычислительного | |
- высота |
55 |
- ширина |
155 |
- длина |
155 |
Блока высоковольтного для модификаций КМБТ-10 и КМБТ-15 | |
- высота |
280 |
- диаметр Блока высоковольтного для модификации КМБТ-C |
150 |
- высота |
210 |
- диаметр |
150 |
Масса, кг, не более | |
Блока вычислительного |
1,6 |
Блока высоковольтного |
2,8 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от +5 до +40 |
- относительная влажность, % |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
20 |
Средняя наработка на отказ не менее, ч |
175 000 |
