Номер по Госреестру СИ: 67368-17
67368-17 Весы платформенные электронные
(MK007A, MK007B, MK008)
Назначение средства измерений:
Весы платформенные электронные МК007А, МК007В, МК008 (далее - весы) предназначены для статических измерений массы.
Внешний вид.
Весы платформенные электронные
Рисунок № 1
Внешний вид.
Весы платформенные электронные
Рисунок № 2
Внешний вид.
Весы платформенные электронные
Рисунок № 3
Внешний вид.
Весы платформенные электронные
Рисунок № 4
Внешний вид.
Весы платформенные электронные
Рисунок № 5
Внешний вид.
Весы платформенные электронные
Рисунок № 6
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала IND331 при включении весов.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается знаком поверки, предотвращающим доступ к переключателю терминала IND331 как показано на рисунке 7.
ПО не может быть изменено без нарушения свинцовой пломбы. Изменение ПО весов через интерфейс пользователя невозможно. Установка и техническое обслуживание ПО осуществляется фирмой-изготовителем.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Не имеется |
Номер версии (идентификационный номер) ПО |
2.0872225989 |
Цифровой идентификатор ПО |
Не имеется |
Алгоритм вычисление цифрового идентификатора ПО |
Не имеется |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и маркировочную табличку весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным электронным МК007А, МК007В, МК008
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»: гири номинальными значениями массы 50 г, 100 г, 200 г, 500 г, 1 кг, 2 кг, 5 кг, 10 кг, 20 кг, 500 кг, 1000 кг, 2000 кг, соответствующие классу точности М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на весы, как показано на рисунках 6, 7.
Изготовитель
Фирма «UNID Technologies GmbH», Австрия
Адрес: Lowengasse 47/1/16, A-1030, Wien
Телефон (факс): +43 1 920-77-35 (+43 1 920-77-45)
Web-сайт: www.unidtech.at
E-mail: www.info@unidtech.at
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): 8(495)544-00-00
Web-сайт: www.rostest.ru
E-mail: www.info@rostest.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, с последующей его обработкой и преобразованием в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.
Конструктивно весы состоят из грузоприемного устройства (ГПУ), датчиков, терминала (с аналого-цифровым преобразователем). ГПУ представляет собой односекционную грузоприемную платформу, установленную на датчики. Терминал является выносным элементом и соединен с ГПУ кабелем. В качестве терминала используется прибор весоизмерительный IND331 производства фирмы «Mettler-Toledo Inc. (LLC)», США.
В весах применяются датчики весоизмерительные тензорезисторные типа LC0745А, производства фирмы «Mettler-Toledo (Changzhou) Precision Instrument Ltd.», Китай.
Весы оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.)
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным интервалом (e), а также массой и габаритными размерами.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство тарирования (выборки массы тары) (Т.2.7.4).
Общий вид весов представлен на рисунках 1.. .3.
Общий вид терминала IND331 представлен на рисунке 5.

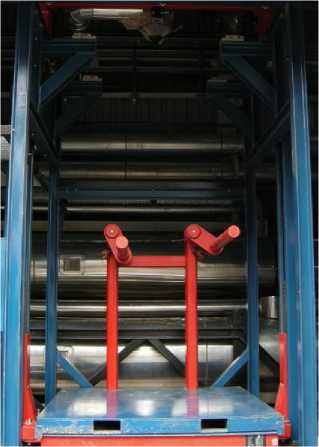

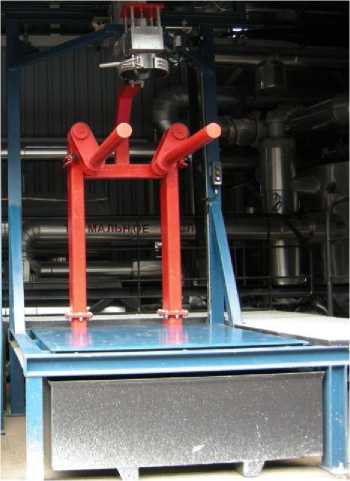

Рисунок 1 - Общий вид весов платформенных электронных МК007А
Рисунок 2 - Общий вид весов платформенных электронных МК007В
Рисунок 3 - Общий вид весов платформенных электронных МК008
На маркировочной табличке весов указывают: торговую марку изготовителя; знак утверждения типа; обозначение модели весов; класс точности; максимальную нагрузку, Max; минимальную нагрузку, Min; поверочный интервал е = d; серийный номер; год выпуска; номер версии (идентификационный номер) ПО; диапазон выборки массы тары; особый диапазон рабочих температур. Пример изображения маркировочной таблички весов платформенных электронных МК007А представлен на рисунке 4.
• UNID Technologies GmbH» Lowengasse 47/1/16, A-1030, Wien
Рисунок 4 - Маркировочная табличка весов платформенных электронных МК007А

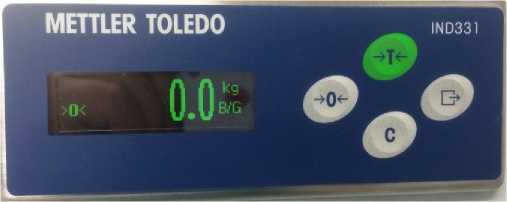

Рисунок 5 - Общий вид терминала IND331
Схема пломбировки свинцовой пломбой с нанесением знака поверки от несанкционированного доступа весов платформенных электронных МК007А, МК007В, МК008 представлена на рисунке 6.
Место пломбировки
Рисунок 6 - Схема пломбировки от несанкционированного доступа весов платформенных электронных МК007А, МК007В, МК008

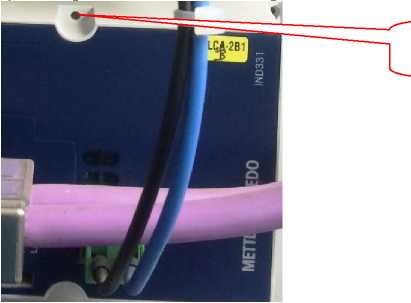

Схема пломбировки свинцовой пломбой с нанесением знака поверки от несанкционированного доступа терминала IND331 представлена на рисунке 7.
Место пломбировки
Рисунок 7 - Схема пломбировки от несанкционированного доступа терминала IND331
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
МК007А |
МК007В |
МК008 | |
Класс точности по ГОСТ OIML R76-1-2011 |
средний (III) | ||
Максимальная нагрузка, Max, кг |
2500 |
1500 |
2500 |
Минимальная нагрузка, Min, кг |
20 |
10 |
20 |
Действительная цена деления, d, кг |
1 |
0,5 |
1 |
Поверочный интервал, е, кг |
1 |
0,5 |
1 |
Число поверочных интервалов, n |
2500 |
3000 |
2500 |
Пределы допускаемой погрешности при первичной поверке*, | |||
mpe | |||
Min < m < 500e |
±0,5e | ||
500e < m < 2000e |
±1e | ||
2000e < m < Max |
±1,5e | ||
Пределы допускаемой погрешности устройства установки на |
±0,25е | ||
нуль | |||
Показания индикации массы, кг, не более |
Max+9e | ||
Диапазон установки на нуль (суммарный) устройств установки |
4 | ||
нуля и слежения за нулём, % от Max, не более | |||
Диапазон первоначальной установки нуля, % от Max, не более |
20 | ||
Диапазон выборки массы тары (Т), % от Max |
от 0 до 100 |
*Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям допускаемых пределов погрешности при первичной поверке
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
МК007А |
МК007В |
МК008 | |
Параметры электрического питания: | |||
- напряжение переменного тока, В |
220 -+ 3232 | ||
- частота переменного тока, Гц |
50/60 | ||
Потребляемая мощность, В • А, не более |
24 | ||
Габаритные размеры ГПУ, мм, не более | |||
- ширина |
1635 |
1420 |
1157 |
- длина |
1635 |
1747 |
1001 |
Габаритные размеры терминала IND331, мм, не более | |||
- высота |
128 | ||
- ширина |
157 | ||
- длина |
185 | ||
Масса ГПУ, кг, не более |
255 |
259 |
173 |
Масса терминала IND331, не более, кг |
2,1 | ||
Условия эксплуатации: | |||
- особый диапазон рабочих температур ГПУ, °С |
от -40 до +60 | ||
- диапазон рабочих температур терминала IND331, °С |
от -10 до +40 | ||
- относительная влажность, не более, % |
80 | ||
Средний срок службы, лет |
8 | ||
Значение вероятности безотказной работы за 2000 ч при | |||
P(t) = 0,95 |
0,92 |
