Номер по Госреестру СИ: 67311-17
67311-17 Датчики натекающего тока
(ДНТ)
Назначение средства измерений:
Датчики натекающего тока ДНТ (далее ДНТ) предназначены для измерения силы постоянного электрического тока в диапазоне от 1 •IO-12 до 1 •IO-7 А.
Внешний вид.
Датчики натекающего тока
Рисунок № 1
Программное обеспечение
В ДНТ используется встроенное и автономное программное обеспечение.
Встроенное ПО «ДНТ МК ПО» предназначено для:
- отображения последнего измеренного значения силы тока, измеренного ДНТ;
- построения графика значения силы тока от времени;
- подсчета среднего значения силы тока за произвольный период измерения; Автономное ПО «ДНТ клиент» предназначено для вычислений.
Уровень защиты ПО ДНТ по Р 50.2.077-2014 - «средний».
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Данные с ДНТ вводятся в ПК через стандартный преобразователь интерфейса МКО по ГОСТ Р52070-2003.
Таблица 1 - Идентификационные данные программного обеспечения.
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
ДНТ клиент |
Номер версии (идентификационный номер) ПО |
Не ниже 1.3 |
Цифровой идентификатор ПО |
6814FE1BF213A4CCD2B213F8FFE9F6EE59D24E0D |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SHA1 |
Идентификационное название ПО |
ДНТ МК ПО |
Номер версии (идентификационный номер) |
1.1 |
Цифровой идентификатор ПО |
BFA88EE28722A6C560C0F06F6F1C24F07E5DE108 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SHA1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом и на датчик натекающего тока ДНТ в виде наклейки
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчику натекающего тока ДНТГОСТ 22261-94 Средства измерений электрических величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 10-16 до 30 А
Технические условия 250.220.002 ТУ
Изготовитель
Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)ИНН 5408106490
Адрес: 630090, Россия, г. Новосибирск, ул. Пирогова д.1
Тел. +7 (383) 330-32-44
Факс +7 (383) 330-32-55
Web-сайт: www.nsu.ru
E-mail: rector@nsu.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»
Адрес: 190005 г. Санкт-Петербург, Московский пр.,19
Тел: +7 (812) 251-7601
Факс: +7 (812) 713-0114
Web-сайт: http//www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчика натекающего тока ДНТ основан на преобразовании измеряемого тока в оцифрованный сигнал, который через МКО (мультиплексный канал обмена ГОСТ Р 52O7O-2OO3) поступает на ПК и отображается на мониторе в виде измеренного значения силы тока.
Для преобразования силы тока в модульном блоке ДНТ используется каскад из двух операционных усилителей. Первый усилитель включен по схеме с токовой обратной связью и обладает малыми входными токами (менее 1OO фА). Второй операционный усилитель с регулируемым коэффициентом усиления используется для увеличения динамического диапазона устройства. Полученный сигнал оцифровывается и обрабатывается с помощью микроконтроллера. По запросу через интерфейс МКО датчик выдает значение силы тока, которое может быть использовано без дополнительных преобразований.
Конструктивно модульный блок ДНТ выполнен в виде отдельного блока, который может быть размещен в удобном для использования месте.
Пломбировка корпуса ДНТ не предусмотрена.

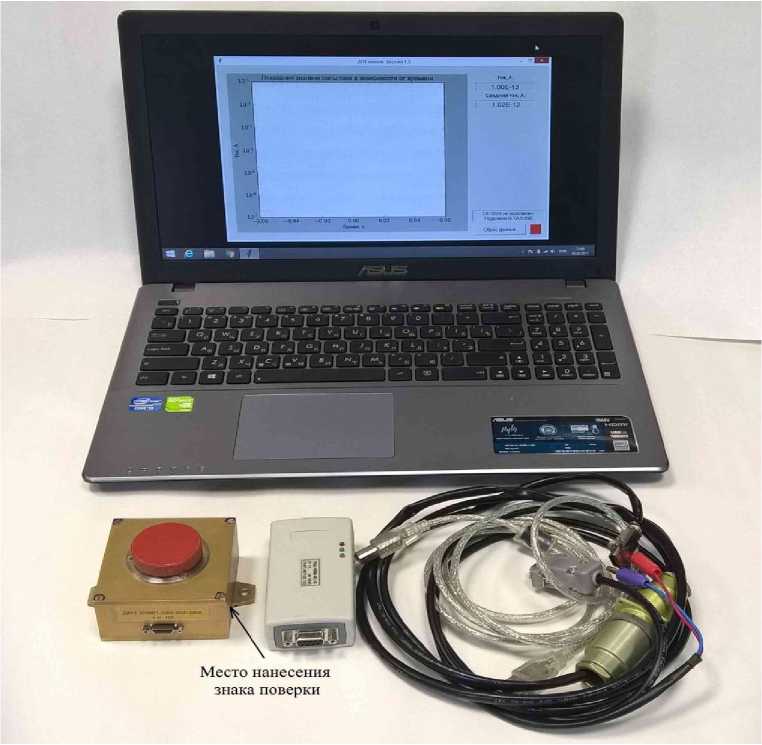

Общий вид ДНТ представлен на рисунке 1.
Рисунок 1 - Общий вид ДНТ
Таблица 4 - Комплектность датчика натекающего тока ДНТ
Наименование |
Обозначение |
Кол-во |
Датчик натекающего тока ДНТ |
ЮМП.250.220.002 |
1 шт. |
Руководство по эксплуатации |
ЮМП.250.220.002 РЭ |
1 шт. |
Формуляр |
ЮМП.250.220.002 ФО |
1 шт. |
Методика поверки |
МП 2201 - 0037 - 2017 |
1 шт. |
- персональный компьютер с установленным программным обеспечением |
- |
1 шт. |
- преобразователь интерфейсов |
TA1-USB-01-C |
1 шт. |
|
USB Тип B ЮМП.250.220.002.01 ЮМП.250.220.002.02 |
1 шт. 1 шт. 1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение |
Диапазон измерения силы тока, А |
от 1Н0-12 до 1-10’7 |
Пределы допускаемой относительной погрешности 6, | |
%, в диапазоне, А: | |
от 1 • 10-12 до 1 •IO-10 включ. |
±20 |
св. от 1 •Ю-10 до 140-7 включ. |
±10 |
Таблица 3 - Основные технические характеристики (без ПК)
Напряжение питания, В |
27 -4 |
Потребляемая мощность, В^А, не более |
1,5 |
Габаритные размеры, мм, не более | |
- высота |
55,5 |
- ширина |
75 |
- длина |
94 |
Масса, кг, не более |
0,5 |
Продолжение таблицы 3
Рабочие условия применения, °С |
от -20 до +50 |
Относительная влажность воздуха, % |
до 80 |
Атмосферное давление, кПа |
от 1,3-10’7 до 1П02 |
Средняя наработка на отказ, ч, не менее |
100 000 |
Средний срок службы, лет |
14 |
