Номер по Госреестру СИ: 90156-23
90156-23 Датчики вибрации
(ДВ)
Назначение средства измерений:
Датчики вибрации ДВ (далее - датчики) предназначены для измерения и регистрации вибрационного и ударного ускорений в трёх взаимноперпендикулярных осях.
Внешний вид.
Датчики вибрации
Рисунок № 1
Общие сведения
Дата публикации - 16.10.2023
Срок свидетельства - 13.10.2028
Номер записи - 192100
ID в реестре СИ - 1411534
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет
Страна - РОССИЯ
Населенный пункт - НГУ), г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2170 от 2023.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Датчики вибрации (ДВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67311-17 14.04.2027 |
Датчики натекающего тока, ДНТ Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет (РОССИЯ НГУ), г. Новосибирск) |
ОТ МП |
10 лет |
|
90156-23 13.10.2028 |
Датчики вибрации, ДВ Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет (РОССИЯ НГУ), г. Новосибирск) |
ОТ МП |
2 года |
|
93096-24 02.09.2029 |
Датчики вибрации, ЮМПД.402159.250.330.02 ДВ Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет (РОССИЯ НГУ), г. Новосибирск) |
ОТ МП |
2 года |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Датчики вибрации (ДВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики вибрации (ДВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с датчиками используется встроенное программное обеспечение «ДВ МК ПО» и автономное «ДВ клиент» (далее - ПО).
Встроенное ПО «ДВ МК ПО» предназначено для получения данных со входа микроконтроллера и обработки полученных данных, а также регистрации события и реализации обмена данными по интерфейсу МКО.
Автономное ПО «ДВ клиент» выполняет функции обмена данными по интерфейсу МКО, преобразования полученных данных в физическую величину с применением калибровок, а также визуализации полученных и преобразованных данных, сохранения полученных данных.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты от непреднамеренных и преднамеренных изменений ПО «ДВ МК ПО» соответствует уровню «средний», уровень защиты ПО «ДВ клиент» соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
ДВ МК ПО |
ДВ клиент |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3 |
не ниже 1.3 |
|
Цифровой идентификатор ПО |
8c2ac2f424ebedf6af470de3d |
6fbfa599d321bae3dd19246e |
|
21585d094445893 |
da2ce052251a981d | |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA1 | |
Знак утверждения типа
Знак утверждения типа наноситсяна руководство по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРаздел 2.2 «Использование ДВ» руководства по эксплуатации ЮМП.250.270.02 РЭ «Датчики вибрации ДВ»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;
Технические условия «Датчики вибрации ДВ» ЮМП.250.270.02 ТУ.
ПравообладательФедеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)
ИНН 5408106490
Юридический адрес: 630090, г. Новосибирск, ул. Пирогова, д. 2
Телефон: +7(383) 363-40-00, факс: +7(383) 363-42-80
Web-сайт: www.nsu.ru
E-mail: rector@nsu.ru
Изготовитель
Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)ИНН 5408106490
Адрес: 630090, г. Новосибирск, ул. Пирогова, д. 2
Телефон: +7(383) 363-40-00, факс: +7(383) 363-42-80
Web-сайт: www.nsu.ru
E-mail: rector@nsu.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д. И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E mail: info@vniim.ru
Правообладатель
Федеральное государственное автономное образовательное учреждение высшего образования «Новосибирский национальный исследовательский государственный университет» (Новосибирский государственный университет, НГУ)ИНН 5408106490
Юридический адрес: 630090, г. Новосибирск, ул. Пирогова, д. 2
Телефон: +7(383) 363-40-00, факс: +7(383) 363-42-80
Web-сайт: www.nsu.ru
E-mail: rector@nsu.ru
Принцип действия датчиков основан на преобразовании измеряемого виброускорения в оцифрованный сигнал, который через мультиплексный канал обмена (МКО), поступает на монитор персонального компьютера (ПК) в виде измеренного значения виброускорения.
Для преобразования виброускорения в модульном блоке датчиков используется каскад из трех операционных усилителей. Первый усилитель включен по схеме усилителя заряда в инвертирующем включении и обеспечивает преобразование получаемого заряда с пьезоэлемента в напряжение. Второй и третий операционные усилители подключены параллельно друг другу в неивертирующем включении с разными фиксированными коэффициентами усиления по обратной связи с целью увеличения динамического диапазона устройства. Полученный сигнал с обоих операционных усилителей, подключенных параллельно, оцифровывается и обрабатывается с помощью микроконтроллера. По запросу через интерфейс МКО датчик выдает значение виброускорения, которое может быть использовано без дополнительных преобразований.
Конструктивно датчики представляют собой алюминиевый корпус с размещенными в нем двумя полукомплектами, каждый из которых состоит из модуля питания, центрального модуля, аналогового модуля и чувствительного элемента. В качестве чувствительного элемента используется трехкоординатный пьезоэлектрический вибропреобразователь, который преобразует виброускорение в электрический заряд и имеет три выходных канала, по одному на каждую координатную ось.
Пломбировка датчиков не предусмотрена.
Нанесение знака поверки на датчики не предусмотрено.
Маркировка датчиков наносится на алюминиевый корпус способом гравировки, содержащей логотип предприятия-изготовителя, порядковый номер датчика в составе изделия, децимальный номер прибора, номер маркировки соединителя, заводской номер датчика в числовом формате.

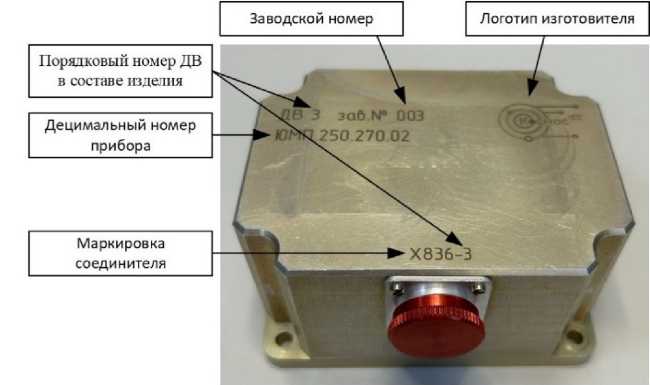

Общий вид датчиков вибрации ДВ представлен на рисунке 1.
*■ Х836-3
Порядковый номер ДВ
в составе изделия
Децимальный номер прибора
Заводской номер
Логотип изготовителя
Маркировка соединителя
Рисунок 1 - Общий вид датчика вибрации ДВ
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации ДВ |
ЮМП.250.270.02 |
1 шт. |
|
Формуляр |
ЮМП.250.270.02 ФО |
1 экз. |
|
Руководство по эксплуатации |
ЮМП.250.270.02 РЭ |
1 экз. |
|
Упаковочная ведомость |
1 экз. | |
|
Персональный компьютер с предустановленным ПО |
1 шт.* | |
|
Преобразователь интерфейсов TA1-USB-01-C |
1 шт.* | |
|
Проверочный кабель ЮМП.250.270.02.040.01 |
1 шт.* | |
|
Кабель USB 2.0 типа A (розетка) - B (розетка) |
1 шт.* | |
|
* - поставляется опционально, по требованию заказчика | ||
Таблица 2 - Метрологические характеристики датчика
|
Наименование характеристики |
Значение |
|
Диапазон амплитуд измеряемых виброускорений, м/с2 |
от 1 до 50000 |
|
Диапазон частот измеряемых виброускорений, Г ц |
от 10 до 10000 |
|
Неравномерность амплитудно-частотной характеристики в диапазоне частот измеряемых виброускорений, дБ, не более - от 10 до 20 Гц включ. |
±10 |
|
- св. 20 до 2000 Гц включ. |
±1 |
|
- св. 2000 до 10000 Гц включ. |
±10 |
|
Нелинейность амплитудной характеристики, %, не более |
±10 |
|
Пределы допускаемой относительной погрешности измерений виброускорений в диапазоне частот, дБ, не более - от 10 до 20 Гц включ. |
±12,5 |
|
- св. 20 до 2000 Гц включ. |
±1,5 |
|
- св. 2000 до 10000 Гц включ. |
±12,5 |
Таблица 3 - Основные технические характеристики датчика
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
94,2 |
|
- ширина |
79,5 |
|
- высота |
50,5 |
|
Масса, кг, не более |
0,65 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
от 40 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средняя наработка до отказа, ч., не менее |
140000 |
|
Средний срок службы, лет |
15 |
