Номер по Госреестру СИ: 67232-17
67232-17 Модули преобразователей напряжения аналого-цифровые
(KRYPTON)
Назначение средства измерений:
Модули преобразователей напряжения аналого-цифровые KRYPTON (далее - модули) предназначены для измерений напряжения постоянного и переменного тока, сопротивления, а также температуры с применением платиновых термометров сопротивления и термопар.
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 1
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 2
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 3
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 4
Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 5
Программное обеспечение
Модули работают под управлением программного обеспечения (ПО) DEWESoft, которое выполняет следующие функции:
- управление режимами функционирования модулей;
- считывание из модулей измерительной информации;
- визуализацию измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
DEWESoft |
Номер версии ПО (идентификационный код) |
не ниже 7.2 |
Цифровой идентификатор ПО |
CDF6BD44 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям преобразователей напряжения аналого-цифровым KRYPTON
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-2 до 109 Гц
ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Поверка
Поверкаосуществляется по документу КРИПТОН.01-2017.МП «Инструкция. Модули преобразователей напряжения аналого-цифровые KRYPTON. Методика поверки.», утвержденному ООО «КИА» 02 марта 2017 г.
Основные средства поверки:
-
- калибратор многофункциональный Calibro 140 (рег. № 39949-08);
-
- магазин электрических сопротивлений Р4834 (рег. № 11326-88).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на заднюю панель модуля в виде наклейки.
Изготовитель
Dewesoft d.o.o.
Адрес: Gabrsko 11a, SI-1420 Trbovlje Slovenia/Europa
Телефон (факс): +386-356-25-300
Е-mail: dewesoft@dewesoft.com
Заявитель
Общество с ограниченной ответственностью «ДЕВЕСОФТ РУС» (ООО «ДЕВЕСОФТ РУС») ИНН 7841504619Адрес: 191023, Россия, г. Санкт-Петербург, ул. Караванная, д. 1, лит. А
Телефон (факс): +7(921)876-80-43
Е-mail:sales.russia@dewesoft.com, olesya.orlova@dewesoft.com
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес: 109029, Россия, Москва, Сибирский проезд, д. 2, стр. 11 Юридический адрес: 107066 Россия, Москва, ул. Доброслободская, д. 10, стр. 5 Телефон (факс): (495) 737-67-19
E-mail: VS-KIA@rambler.ru
Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов, дальнейшей обработке информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя.
Модули выпускаются на основе унифицированных 24-битных дельта-сигма АЦП и конструктивно представляют собой малогабаритные модули в моноблочном алюминиевом корпусе с резиновыми защитными накладками. Степень защиты модулей от проникновения твердых предметов и воды IP67/IP65 (в зависимости от типов используемых разъемов). На передней панели корпуса расположены светодиодные индикаторы, разъемы аналоговых входов и/или цифровых входов/выходов, а также разъем интерфейса EhterCAT и разъем питания (8-контактные разъемы LEMO). Модули функционируют под управлением внешнего персонального компьютера (ПК). Обмен данными между модулем и внешним ПК осуществляется посредством Ehtemet-соединения с помощью кабеля ECAT- PC RJ49.
Модули могут применятся как независимо, так и для формирования модульных систем. Модульная система формируется путем вертикального объединения модулей с помощью системы крепления (фиксирующий механизм). Программно между собой модули объединяются посредством интерфейса EhterCAT. В модульных системах могут применятся вспомогательные устройства: блоки синхронизации ECAT Sync Junction, распределительные коробки питания Power Junction, модули цифрового ввода/вывода KRYPTON/-I6\DI. KRYPTONi-8xDI-8xDO, KRYPTONi-16xDO и пр. Дополнительно модули поддерживают интеграцию в системы, сформированные из модулей семейств Sirius EhterCAT и Sirius USB.
Обозначения входных каналов, указанных на модулях, в зависимости от функциональных возможностей и типов входных разъемов:
LV - аналоговые входы для измерений напряжения, разъемы типа BNC или 4-контактные разъемы LEMO.
STG - аналоговые входы для измерений напряжения, коэффициента преобразования мостовых, полумостовых, четвертьмостовых (120/350 Ом) 3-х проводных схем (внутренний шунт 100 кОм), разъемы типа DB9.
ТН - аналоговые входы для измерений напряжения, температуры с применением термопар, разъемы типа Mini Thermocouple (медные).
RTD - аналоговые входы для измерений напряжения, сопротивления, температуры с применением платиновых термометров сопротивления (ПТС), 8-контактные разъемы LEMO.
Дополнительные индексы в обозначении модулей: / - изолированные входы с гальванической развязкой (KRYPTON/); 3х, 4х, 8х, 16х - количество входных каналов в модуле. Примеры обозначений:
KRYPTON/-16хТН - 16-канальный модуль с аналоговыми входами типа ТН,
входы изолированные, с гальванической развязкой.
KRYPTON-3хSTG - 3-канальный модуль с аналоговыми входами типа STG, входы с дифференциальным подключением.
Общий вид модулей приведен на рисунках 1 - 4. Пломбирование модулей не предусмотрено.

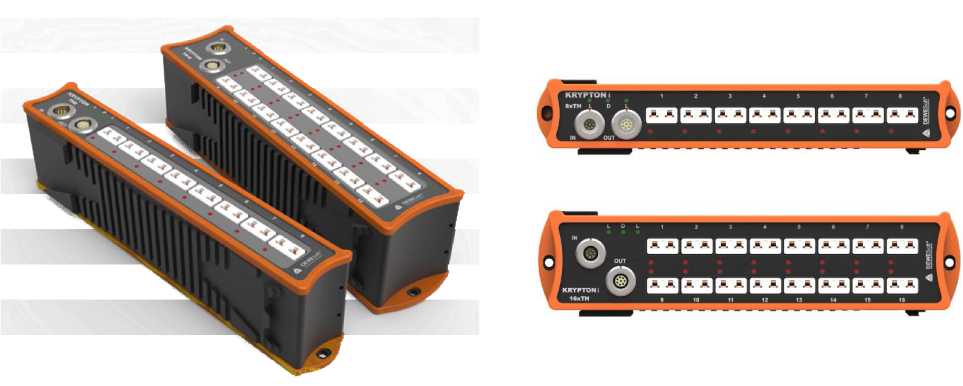

Рисунок 1 - Общий вид модулей KRYPTONz-8xTH и KRYPTONz-16xTH

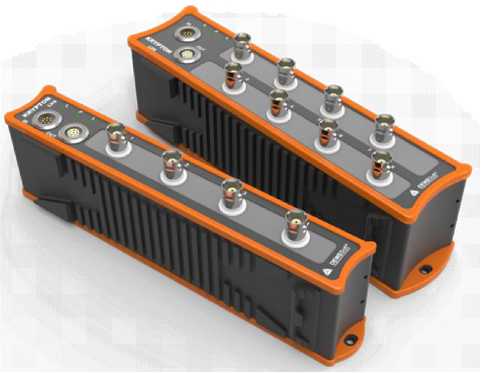

Рисунок 2 - Общий вид модулей KRYPTONz-4xLV и KRYPTONz-8xLV

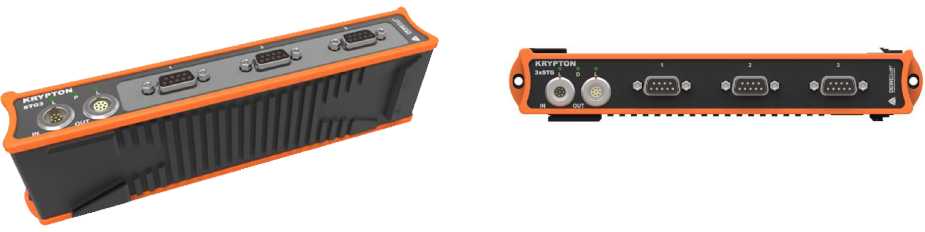

Рисунок 3 - Общий вид модулей KRYPTON-3xSTG

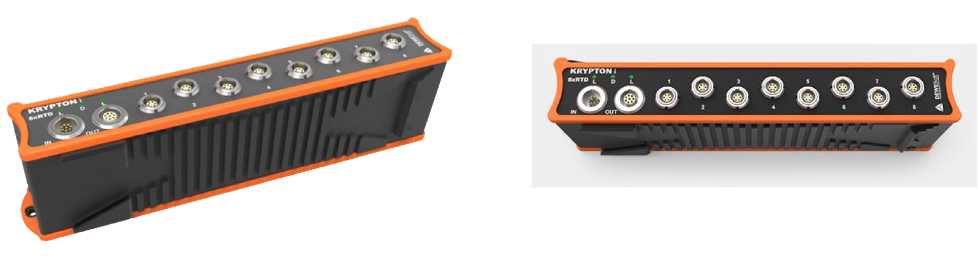

Рисунок 4 - Общий вид модулей KRYPTONz-8xRTD
Таблица 4 -
Наименование |
Обозначение |
Количество |
Модуль преобразователей напряжения аналого-цифровой KRYPTON |
- |
1 шт. |
Блок питания AC-DC |
- |
1 шт. |
Специальное программное обеспечение |
DEWESoft |
1 USB-носитель |
Комплект кабелей |
- |
1 компл. |
Руководство по эксплуатации |
КРИПТОН.01-2017.РЭ |
1 экз. |
Паспорт |
КРИПТОН.01-2017.ПС |
1 экз. |
Методика поверки |
КРИПТОН.01 -2017.МП |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
МоДули KRYPTONi-8xTH, KRYPTONi-16xTH | |
Диапазоны измерений напряжения постоянного тока, В |
±0,1; ±1,0 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мкВ |
±(2-10’4-U+10) |
где U - измеренное значение напряжения, мкВ | |
Поддерживаемые типы термопар |
K, J, T, R, S, E, N, B |
Разрешение (цена наименьшего разряда) при измерении температуры, °С |
0,001 |
Пределы допускаемой абсолютной погрешности измерений температуры с применением термопар, без учета погрешностей термопар и компенсации холодного спая, °С |
±(240-4Т+0,5) |
где Т - измеренное значение температуры, °С | |
Максимальная частота опроса, Гц |
100 |
Количество измерительных каналов, шт.: модули KRYPTON 8хТН модули KRYPTON 16хГИ |
8 16 |
МоДули KRYPTONi-4xLV, KRYPTONi-8xLV | |
Диапазон измерений напряжения постоянного тока и амплитудных значений переменного тока, В |
±100 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока на частоте 1 кГц, мВ |
±(340Ли+5) |
Ширина полосы пропускания по уровню минус 3 дБ в диапазоне частот дискретизации Fs от 1 до 20 кГц, кГц, не менее |
0,49<Fs |
Количество измерительных каналов, шт.: модули KRYPTON-4\I .V модули KRYPTON^LV |
~t 00 |
МоДули KRYPTON-3xSTG | |
Диапазоны измерений напряжения постоянного тока и амплитудных значений переменного тока, В |
±10; ±1; ±0,1; ±0,01 |
Ширина полосы пропускания по уровню минус 3 дБ в диапазоне частот дискретизации Fs от 1 до 20 кГц, кГц, не менее |
0,49-Fs |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, | |
не менее: | |
в диапазонах измерений ±10 и ±1 В |
139 |
в диапазоне измерений ±0,1 В |
129 |
в диапазоне измерений ±0,01 В |
114 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ: в диапазоне измерений ±10 В |
±(340Ли+2) |
в диапазоне измерений ±1 В |
±(340Ли+0,2) |
в диапазоне измерений ±0,1 В |
±(3^1O-4/U+0,1) |
в диапазоне измерений ±0,01 В |
±(3- 10 Ли+0,01) |
где U - измеренное значение напряжения постоянного тока или амплитудное значение | |
напряжения переменного тока, мВ | |
Устанавливаемые значения напряжения возбуждения постоянного тока, В |
0; 1; 2,5; 5; 10; 15 |
Количество измерительных каналов, шт. |
3 |
МоДули KRYPTONi-8xRTD | |
Диапазон измерений напряжения постоянного тока, В |
±0,1; 1,0 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
±(240Ли+10) |
где U - измеренное значение напряжения, мВ | |
Верхние пределы диапазона измерений сопротивления постоянному току, Ом |
1000; 10000 |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом: в диапазоне измерений 1000 Ом |
±(240-4^R+0,1) |
в диапазоне измерений 10000 Ом |
±(2^10-4<R+1) |
где R - измеренное значение сопротивления постоянному току, Ом | |
Номинальные значения сопротивлений ПТС, Ом |
100, 200, 500, 1000, 2000 |
Пределы допускаемой абсолютной погрешности измерений температуры с применением ПТС, без учета погрешности ПТС, °С |
±(540-4^Т+0,02) |
Максимальная частота опроса, Гц |
100 |
Количество измерительных каналов, шт. |
8 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
от 6 до 50 |
Максимальная потребляемая мощность, Вт, не более |
20 |
Габаритные размеры модулей (длина х ширина х высота), мм, не более:
|
|
Масса, кг, не более:
|
0,7 1,0 |
Рабочие условия эксплуатации:
|
от -40 до +85 до 98 |
