Номер по Госреестру СИ: 61385-15
61385-15 Модули преобразователей напряжения аналого-цифровые
(SIRIUS)
Назначение средства измерений:
Модули преобразователей напряжения аналого-цифровые SIRIUS (далее - модули) предназначены для измерений напряжения постоянного и переменного тока с выходов первичных измерительных преобразователей различных величин.

Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 1

Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 2

Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 3

Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 4

Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 5

Внешний вид.
Модули преобразователей напряжения аналого-цифровые
Рисунок № 6
Программное обеспечение
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1. Алгоритм вычисления цифрового идентификатора - CRC32.
Таблица 1
Идентификационные данные (признаки) |
Значение |
идентификационное наименование ПО |
ПО «DEWESoft X» |
номер версии (идентификационный номер) ПО |
не ниже 7.2.0.0 |
Цифровой идентификатор ПО |
DC492D87 |
Метрологически значимая часть ПО модулей и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на верхнюю часть модулей или на боковую часть функциональных модулей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Модули преобразователей напряжения аналого-цифровые SIRIUS. Руководство по эксплуатации SIRIUS.01-2015 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям преобразователей напряжения аналого-цифровым SIRIUS
-
1. ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
-
3. ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-2 до 109 Гц».
Поверка
Поверкаосуществляется по документу SIRIUS.01-2015 МП «Инструкция. Модули преобразователей напряжения аналого-цифровые SIRIUS. Методика поверки», утвержденному руководителем ООО «КИА» 23 июля 2015 г.
Основные средства поверки:
-
- калибратор многофункциональный Calibro 140 (рег. № 39949-08): диапазон
воспроизведения напряжения переменного тока от 0,1 мВ до 1000 В в диапазоне частот от 20 Гц до 100 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,025 %, диапазон воспроизведения напряжения постоянного тока от 0,1 мВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,0055 %;
-
- генератор сигналов высокочастотный Г4-176 (рег. № 11207-88): диапазон рабочих частот от 0,1 до 1024 МГц, диапазон выходного напряжения в диапазоне частот от 0,1 до 639,99 МГц от 0,03240-6 до 2 В;
-
- вольтметр переменного тока диодный компенсационный В3-49 (рег. № 5477-76): диапазон рабочих частот от 20 Гц до 1 ГГц, диапазон измерений напряжения переменного тока от 10 мВ до 100 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока в диапазоне частот от 20 Гц до 10 МГц ± (0,2+0,008/U) %, где U - измеренное значение напряжения;
-
- магазин емкости Р5025 (рег. № 5395-76): диапазон емкостей от 0,0001 до 111 мкФ, класс точности 0,1%
UB, Ев - верхние пределы диапазона измерений
Лист 12 Всего листов 12 - мультиметр цифровой 34401А (рег. № 54848-13): относительная погрешность измерений напряжения постоянного тока на пределах измерений 1 и 10 В ± 0,005 %, относительная погрешность измерений напряжения переменного тока на пределах измерений 1 и 10 В в диапазоне частот от 10 Гц до 20 кГц ± 0,06 %.
Изготовитель
DEWESoft d.o.o., Словения Юридический адрес: Gabrsko 11a, 1420 Trbovlje Slovenia/Europa Телефон: +386 (0)3 56 25 306, факс: +386 (0)356-25-301Е-mail: dewesoft@dewesoft.com
Заявитель
ООО «АСМ тесты и измерения».
Юридический/почтовый адрес: 127282, г. Москва, Петровско-Разумовский пр-д, д.29, стр.2. Телефон: (495) 665-75-98, тел./факс: (495) 733-90-48
Е-mail: info@asm-tm.ru
ИНН 7713284968.
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Юридический (почтовый) адрес: 107066 , г. Москва, ул. Доброслободская, д. 10, стр. 5 (109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Телефон/факс: (495) 737-67-19 ИНН 7701171409
ООО «Координационно-информационное агентство»
Модули созданы на основе унифицированных плат АЦП:
-
- 24-битный двухъядерный АЦП с частотой дискретизации 200 кГц и с высоким динамическим диапазоном (стандартные модули серии SIRIUS);
-
- 24-битный двухканальный АЦП с частотой дискретизации 200 кГц (модули с высокой плотностью каналов серии SIRIUS-HD);
-
- 16-битный АЦП с частотой дискретизации 1 МГц и аналоговым фильтром зеркальных частот (высокоскоростные модули серии SIRIUS-HS).
Модули серий SIRIUS и SIRIUS-HS имеют 4 или 8 входных аналоговых каналов, модули серии SIRIUS-HD имеют 16-канальное исполнение, при этом аналоговые каналы могут быть как с дифференциальным подключением, так и с гальванической развязкой.
Модули имеют различные конструктивные решения для формирования многоканальных систем различных типов: модульных, корпусных и стоечных.
Для независимого применения отдельных модулей и для формирования модульных и корпусных систем применяются модули в моноблочном пластиковом корпусе.
Дополнительные индексы в обозначении модулей при формировании модульных и корпусных систем: m - компактный 4-х канальный (SIRIUSm); i - входы с гальванической развязкой (SIRIUSi); f - безвентиляторные, для пылезащищенного исполнения (SIRIUSf); r -функциональный модуль для стоечного исполнения (SIRIUSr); отсутствует дополнительный индекс - стандартный моноблочный модуль c дифференциальными входами.
На передней панели корпуса расположены разъемы аналоговых входов и/или цифровых входов/выходов, а на задней - разъемы интерфейсов USB, CAN, разъемы питания, внешней синхронизации и каналов аналоговых выходов (опциальная возможность).
Модульная система формируется путем вертикального объединения модулей с помощью системы крепления (защелкивающийся механизм). В корпусной системе используется жесткое винтовое крепление корпусов модулей друг к другу. В указанных конфигурациях модули функционируют под управлением внешнего персонального компьютера (ПК) посредством интерфейса USB. В качестве управляющего может выступать как стандартный ПК, так и высокопроизводительный ПК SBOX, выполненный в том же форм-факторе, что и модули SIRIUS, и интегрированный в модульный набор или корпус.
Для формирования стоечных многоканальных модульных систем применяются функциональные модули, устанавливаемые в базовые блоки (стойки) с интерфейсной шиной CAN:
-
- стойка SIRIUS R8 (от 1 до 8 модулей, от 8 до 128 аналоговых каналов); в составе стойки ПК в модульном исполнении Core i7 SBOX-R8;
-
- стойка с экраном SIRIUS R8D (от 1 до 8 модулей, от 8 до 128 аналоговых каналов); в составе стойки ПК в модульном исполнении Core i7 SBOX-R8 и сенсорный 17-дюймовый экран Full-HD;
-
- портативная стойка SIRIUS R2D (от 1 до 2 модулей, от 8 до 32 аналоговых каналов), в составе стойки компьютер Core i5 SBOX и сенсорный 10,6-дюймовый экран Full-HD);
-
- 19-дюймовая стойка SIRIUS R3 на базе ПК (от 1 до 3 модулей, от 8 до 48 аналоговых каналов).
Лист 2 Всего листов 12
Обозначение входных каналов, указанных на модулях в зависимости от функциональных возможностей и типов входных разъемов:
АСС - аналоговые входы по напряжению, питание датчиков IEPE/ICP, разъем типа BNC.
CHG - аналоговые входы по напряжению и заряду, питание датчиков IEPE/ICP, разъем типа BNC.
HV - аналоговые входы высоковольтного напряжения, штекерный разъем.
LV - аналоговые входы по напряжению, мостовое включение датчика деформации с питанием 10 В, напряжение питания датчиков от 2 до 30 В биполярное, от 0 до 24 В однополярное, питание датчиков IEPE/ICP, разъем типа DB9 (опциально - BNC, штекерный).
STG - аналоговые входы по напряжению, мостовое, полумостовое, четвертьмостовое (120/350 Ом) включение датчика деформации с питанием 10 В, по 3-х или 4-х проводной схеме (программируемый шунт 59,88, 175 кОм, биполярный), напряжение питания датчиков от 0 до 20 В, ток питания от 0 до 60 мА, питание датчиков IEPE/ICP, разъем типа DB9 (опциально - L2B7f, L2B10f).
STGS - аналоговые входы по напряжению, мостовое, полумостовое, четвертьмостовое (120/350 Ом) включение датчика деформации с питанием 10 В, по 3-х проводной схеме (программируемый шунт 100 кОм), напряжение питания датчиков от 0 до 12 В, питание датчиков IEPE/ICP, разъем типа DB9 (опциально - L2B7f, L2B10f).
STGМ - аналоговые входы по напряжению, мостовое, полумостовое (1 кОм), четвертьмостовое (120/350 Ом) включение датчика деформации с питанием 10 В по 3-х проводной схеме (программируемый шунт 100 кОм, биполярный), напряжение питания датчиков от 0 до 12 В, питание датчиков IEPE/ICP, разъем типа DB9 (опциально - L2B8f, L2B16f).
MULTI - имеют аналоговые входы по напряжению, мостовое, полумостовое (1 кОм), четвертьмостовое (120/350 Ом) включение датчика деформации с питанием 10 В по 3-х проводной схеме (программируемый шунт 59,88 кОм), аналоговые выходы, питание датчиков IEPE/ICP, разъем типа DB15 (опциально - L2B16f).
По требованию заказчика в одном модуле могут быть объединены различные типы входных каналов, при этом допускается комбинировать входные каналы только одной серии (стандартные, SIRIUS-HD или SIRIUS-HS).
Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов, дальнейшей обработке информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя.
Внешний вид модулей в различных конфигурациях приведен на рисунках 1-5, места нанесения наклеек приведены на рисунках 1 и 5.

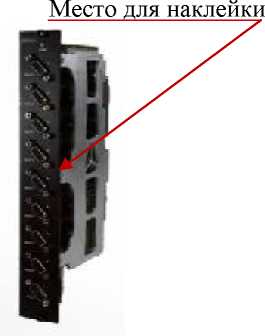

Место для наклейки

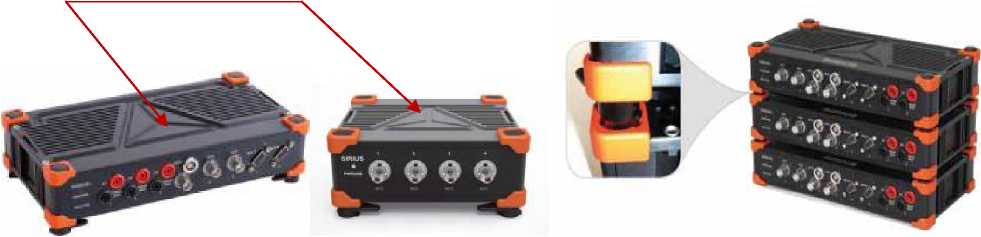

Рисунок 1 - Внешний вид модулей SIRIUS

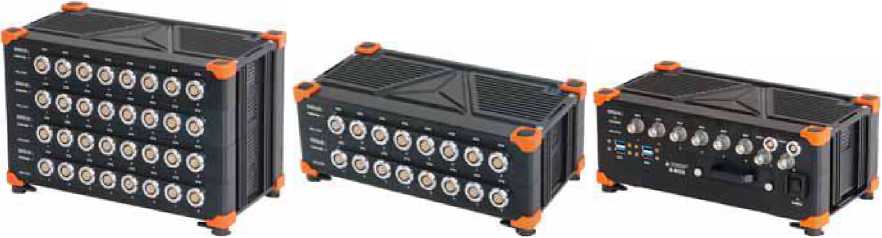

Рисунок 2 - Внешний вид корпусной конфигурации модульных систем

Рисунок 3 - Внешний вид стоек SIRIUS R8 (слева) и SIRIUS R2D (справа)

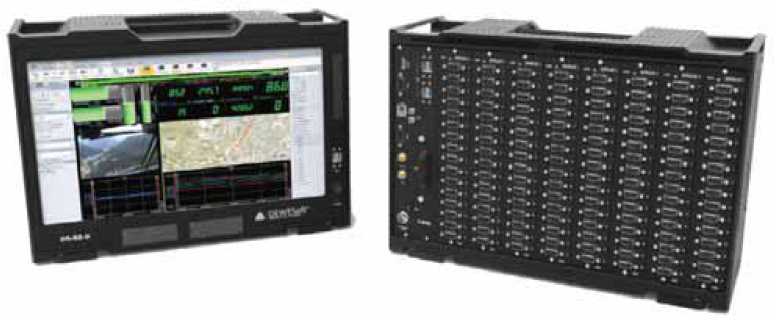

Рисунок 4 - Внешний вид стойки SIRIUS R8D

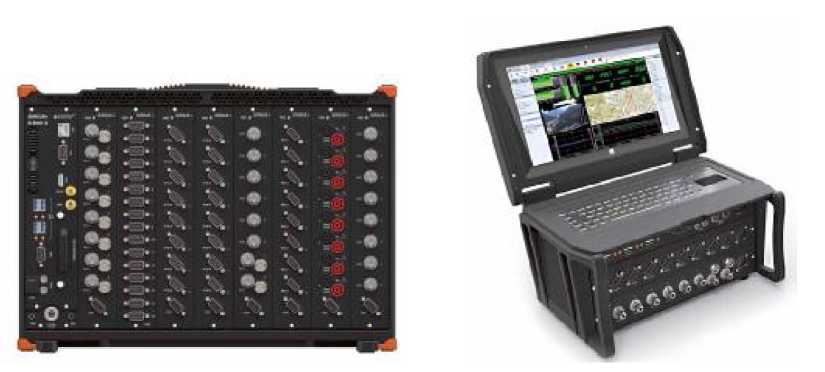

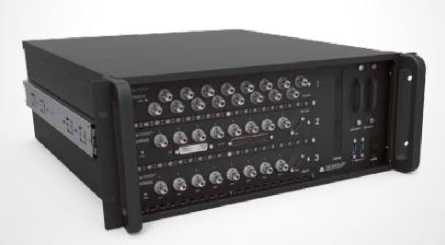

Рисунок 5 - Внешний вид стойки SIRIUS R3 (слева) и функционального модуля (справа)

Лист 4 Всего листов 12
модулей приведены в таблицах 1-3.
Таблица 1 Стандартные модули серии SIRIUS
SIRIUS-АСС (SIRIUS-ACC+) | ||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: в стандартном режиме в режиме двухканального АЦП |
± 10 ± 0,5 |
± 0,5 |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в стандартном режиме в режиме двухканального АЦП |
о о |
135 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ: в стандартном режиме в режиме двухканального АЦП |
о * ± (1-10-U+10) ± (1^10-3-U+1) |
± (1-10’3-U+1) |
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494<Fs 0,49<Fs 0,38-Fs | |
SIRIUS-CHG (SIRIUS-CHG+) | ||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: в стандартном режиме в режиме двухканального АЦП |
± 10 ± 0,5 |
± 0,5 |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в стандартном режиме в режиме двухканального АЦП |
140 155 |
130 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ: в стандартном режиме в режиме двухканального АЦП |
± (5-10Ли+5) ± (5 -10’4-U+0,5 ) |
± (5-10’4-U+0,5) | ||||
Диапазоны измерений заряда (амплитудные значения), пКл: в стандартном режиме в режиме двухканального АЦП |
± 100000 ± 5000 |
± 10000 ± 500 | ||||
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в стандартном режиме в режиме двухканального АЦП |
U1 о о |
120 140 | ||||
Пределы допускаемой абсолютной погрешности измерений заряда на частоте 1 кГц, пКл |
± (5П0-3Пизм+20) |
± (5П0-3Пизм+5) | ||||
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494<Fs 0,49-Fs 0,38-Fs | |||||
SIRIUS-HV (SIRIUS-HV+) | ||||||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: в стандартном режиме в режиме двухканального АЦП |
± 1000 ± 50 |
± 50 | ||||
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в стандартном режиме в режиме двухканального АЦП |
142 158 |
132 | ||||
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ: в стандартном режиме в режиме двухканального АЦП |
± (540’4^U+100) ± (5 -10’4-U+50) |
± (5-10’4-U+50) | ||||
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494<Fs 0,49-Fs 0,38-Fs | |||||
SIRIUS-LV (SIRIUS-LV+) | ||||||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: в стандартном режиме в режиме двухканального АЦП |
± 200 ± 10 |
± 10 ± 0,5 |
± 1 ± 0,05 |
± 0,1 ± 0,005 |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в стандартном режиме в режиме двухканального АЦП |
136 146 |
137 152 |
137 147 |
130 132 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ: в стандартном режиме в режиме двухканального АЦП |
± (540лИ+40) ± (540лИ+20) |
± (540лИ+2) ± (5-10’4-U+1) |
± (540лИ+0,2) ± (540лИ+0,2) |
± (540лИ+0,1) ± (540лИ+0,1) |
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494-Fs 0,49<FS 0,38<FS | |||
SIRIUS-MULTI (SIRIUS-MULTI+) | ||||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: в стандартном режиме в режиме двухканального АЦП |
± 10 ± 0,5 |
± 1 ± 0,05 |
± 0,1 ± 0,005 |
± 0,05 ± 0,0025 |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в стандартном режиме в режиме двухканального АЦП |
137 152 |
137 147 |
135 137 |
133 133 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ |
± (540лИ+10) |
± (5-10’4-U+1) |
± (540лИ+0,2) |
± (540лИ+0,2) |
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494<Fs 0,49<FS 0,38<FS |
Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудное значение), В |
± 10 | ||||
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ |
± (1-10’3-U+20) | ||||
SIRIUS-STGM (SIRIUS-STG |
M+) | ||||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: в стандартном режиме в режиме двухканального АЦП |
± 10 ± 0,5 |
± 1 ± 0,05 |
± 0,1 ± 0,005 |
± 0,05 ± 0,0025 | |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в стандартном режиме в режиме двухканального АЦП |
137 152 |
137 147 |
135 137 |
133 133 | |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ: в стандартном режиме в режиме двухканального АЦП |
± (5-10’ 4/U+5) ± (5-10’ 4/U+2) |
± (5-10’4-U+0,5) ± (5- 10’4 -U+0,2) |
± (5G0’4^U+0,1) ± (5- 10’4/U+0,1) |
± (5-10’4-U+0,1) ± (5- 10’4/U+0,1) | |
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494<Fs 0,49-Fs 0,38-Fs | ||||
SIRIUS-ST |
G (SIRIUS-STG+) | ||||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В: в стандартном режиме в режиме двухканального АЦП |
± 50 ± 2,5 |
± 10 ± 0,5 |
±1 ± 0,05 |
± 0,1 ± 0,005 |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее: в стандартном режиме в режиме двухканального АЦП |
137 147 |
137 152 |
137 147 |
135 137 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ: в стандартном режиме в режиме двухканального АЦП |
± (5-10’ 4/U+20) ± (5-10’ 4 -U+10) |
± (540Ли+2) ± (5-10'4-U+1) |
± (540’4^U+0,2) ± (5-10’4-U+0,2) |
± (540’4^U+0,1) ± (5-10’4-U+0,1) |
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494<Fs 0,49-Fs 0,38-Fs |
Таблица 2. Модули с высокой плотностью каналов серии SIRIUS-HD
SIRIUS-HD-LV | ||||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 100 |
± 10 |
± 1 |
± 0,1 |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее |
134 |
137 |
137 |
125 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ |
± (540’4^U+20) |
± (540’4^U+2) |
± (540’4^U+0,2) |
± (5-10’4-U+0,1) |
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494-Fs 0,49-Fs 0,38<FS | |||
SIRH |
JS-HD-STGS | |||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 10 |
± 1 |
± 0,1 |
± 0,01 |
Динамический диапазон при частоте дискретизации 10 кГц, дБ, не менее |
137 |
137 |
125 |
105 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ |
± (540aU+2) |
± (540’^U+0,2) |
± (540ЛИ+0,1) |
± (540Ли+0,1) |
Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц от 50 до 100 кГц от 100 до 200 кГц |
0,494<FS 0,49-Fs 0,38<Fs |
Таблица 3. Высокоскоростные модули серии SIRIUS-HS
SIRIUS-HS-ACC (SIRIUS-HS-ACC+) | |||||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 10 |
± 5 |
± 1 |
± 0,2 | |
Ширина полосы пропускания, кГц |
500 | ||||
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, мВ |
± (540aU+2) |
± (540Ли+1) |
± (540’^U+0,2) |
± (540-^U+0,1) | |
SIRIUS-HS-CH |
G (SI |
RIUS-HS-CHG+) | |||
Диапазоны измерений напряжения постоянного и переменного тока UB (амплитудные значения), В |
± 10; ± 5, ± 2; ± 1; ± 0,5; ± 0,2; ± 0,1 | ||||
Ширина полосы пропускания по уровню минус 3 дБ, кГц |
500 | ||||
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
± (540Ли+240Лив+0,05)** | ||||
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока: в диапазоне частот до 10 кГц (включительно) в диапазоне частот от 10 до 100 кГц |
± (1-10’3-U+5-10’4-Ub) ± (2-10’2-U+1-10’3-Ub) | ||||
Диапазоны измерений заряда (амплитудные значения), пКл |
± 100000;± 50000;± 20000;± 10000; ± 5000; ± 2000; ± 1000 | ||||
Ширина полосы пропускания в режиме измерений заряда, кГц |
200 | ||||
Пределы допускаемой абсолютной погрешности измерений заряда на частоте 1 кГц, пКл |
± (540"3Ъизм+540ЛЕв+2)** | ||||
SIRIUS-HS-HV (SI |
RIUS-HS-HV+) | ||||
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 1600; ± 800; ± 400; ± 200; ± 100; ± 50; ± 20 |
Ширина полосы пропускания по уровню минус 3 дБ, МГц: в диапазоне ± 20 В в диапазоне ± 50 В в диапазонах ± 1600; ± 800; ± 400; ± 200; ± 100 В |
0,7 1,2 2 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
± (540Ли+240Лив+40) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока: в диапазоне частот до 10 кГц (включительно) в диапазоне частот от 10 до 100 кГц (включительно) в диапазоне частот от 100 до 1000 кГц |
± (1-10’3-и+5-10’4-ив) ± (2-10’2-и+1-10’3-ив) ± (540Ли+540’^ив) |
SIRIUS-HS-LV (SD |
RIUS-HS-LV+) |
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 100; ± 50; ± 20; ± 10; ± 5; ± 2; ± 1; ± 0,5; ± 0,2, ± 0,1; ± 0,05 |
Ширина полосы пропускания по уровню минус 3 дБ, МГц: в диапазонах ± 0,2; ± 0,1; ± 0,05 В в диапазонах ± 100; ± 50; ± 20; ± 10; ± 5; ± 2; ± 1; ± 0,5 В |
0,8 1 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ: в диапазонах ± 5; ± 2; ± 1; ± 0,5; ± 0,2; ± 0,1; ± 0,05 В в диапазонах ± 100; ± 50; ± 20; ± 10 В |
± (540Ли+240Лив+0,1) ± (540Ли+240Лив+2) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока: в диапазоне частот до 10 кГц (включительно) в диапазоне частот от 10 до 100 кГц (включительно) в диапазоне частот от 100 до 500 кГц |
± (1-10’3-и+5-10’4-ив) ± (2-10’2-и+1-10’3-ив) ± (1-10’1-и+5-10’3-ив) |
SIRIUS-HS-STG (SB |
RUS-HS-STG+) |
Диапазоны измерений напряжения постоянного и переменного тока (амплитудные значения), В |
± 50; ± 20; ± 10; ± 5; ± 2; ± 1; ± 0,4; ± 0,2, ± 0,1; ± 0,04; ± 0,02 |
Ширина полосы пропускания по уровню минус 3 дБ, МГц: в диапазонах ± 0,2, ± 0,1; ± 0,04; ± 0,02 В в диапазонах ± 50; ± 20; ± 10; ± 5; ± 2; ± 1; ± 0,4 В |
0,8 1 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
± (5•10■4•U+1,5•10■4•Uв+0,01) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока: в диапазоне частот до 10 кГц (включительно) в диапазоне частот от 10 до 100 кГц (включительно) в диапазоне частот от 100 до 500 кГц |
± (1•10■3•U+5•10■4•UB) ± (2•10■2•U+1•10■3•Uв) ± (1•10■1•U+5•10■3•UB) |
UB - измеренное значение параметра
*
Общие характеристики Рабочие условия эксплуатации:
температура окружающего воздуха, °С............................................................................. от 10 до 30
относительная влажность воздуха (при температуре 25 °С), %, не более ....................................80
атмосферное давление, кПа ........................................................................................... от 84 до 106,7
Параметры питания от сети переменного тока:
напряжение, В ..........................................................................................................................220 ± 22
частота, Гц ....................................................................................................................................50 ± 1
Габаритные размеры, мм; масса, кг; потребляемая мощность, Вт, не более:
Платформа |
Длина |
Ширина |
Высота |
Масса |
Потребляемая мощность |
Модули: | |||||
Компактный (SIRIUSm) |
130 |
135 |
50 |
0,80 |
4 |
Стандартный |
260 |
135 |
50 |
1,5 |
25 |
Расширенный |
260 |
135 |
100/150/200/250 |
7,8 |
25 |
Функциональный модуль для стоечного исполнения |
130 |
44 |
260 |
0,7 |
- |
Стойки: | |||||
SIRIUS R8 |
447 |
312 |
147 |
15 |
55 |
SIRIUS R8D |
447 |
312 |
165 |
16,5 |
65 |
SIRIUS R2D |
150 |
350 |
260 |
6 |
36 |
SIRIUS R3 |
502 |
482 |
177 |
12,5 |
65 |
