Номер по Госреестру СИ: 67151-17
67151-17 Комплексы оперативного диагностирования
(Прогноз)
Назначение средства измерений:
Комплексы оперативного диагностирования «Прогноз» (далее по тексту - комплексы) предназначены для измерений выходных электрических сигналов датчиков вибрации, измерения частоты вращения механизмов и их составных частей, и для обработки результатов измерений с целью определения технического состояния подшипников и зубчатых передач.
Внешний вид.
Комплексы оперативного диагностирования
Рисунок № 1
Внешний вид.
Комплексы оперативного диагностирования
Рисунок № 2
Внешний вид.
Комплексы оперативного диагностирования
Рисунок № 3
Внешний вид.
Комплексы оперативного диагностирования
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 03.04.2027
Номер записи -
ID в реестре СИ - 381074
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВК-15Г, Нет модификации, "Прогноз",
Производитель
Изготовитель - Открытое акционерное общество "Научно-исследовательский институт технологии
Страна - РОССИЯ
Населенный пункт - контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск
Уведомление о начале осуществления предпринимательской деятельности -
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№688 от 2017.04.03 Об утверждении типов средств измерений
№2954 от 2019.12.10 О внесении изменений в описание типа на комплексы оперативного диагностирования "Прогноз"
№756 от 2022.03.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Комплексы оперативного диагностирования (Прогноз)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Научно-исследовательский институт технологии
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67151-17 03.04.2027 |
Комплексы оперативного диагностирования, Прогноз Открытое акционерное общество "Научно-исследовательский институт технологии (РОССИЯ контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск) |
ОТ МП |
1 год |
|
69040-17 25.10.2027 |
Системы определения развески подвижного состава, Открытое акционерное общество "Научно-исследовательский институт технологии (РОССИЯ контроля и диагностики железнодорожного транспорта" (ОАО "НИИТКД"), г. Омск) |
ОТ МП |
1 год |
Кто поверяет Комплексы оперативного диагностирования (Прогноз)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы оперативного диагностирования (Прогноз)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
9297 | 9297 |
Программное обеспечение
Комплексы функционируют под управлением специального программного обеспечения (далее по тексту - ПО), записанного в микроконтроллере БОС и являющимся его неотъемлемой частью.
ПО выполняет следующие функции:
-
- измерение и преобразование измеренных значений с учетом переключений выходов;
-
- передача измерительной информации на персональный компьютер для индикации и дальнейшей обработки.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSP01lib |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
недоступен |
Знак утверждения типа
Знак утверждения типананосится на табличку, закрепленную на корпусе БОС и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам оперативного диагностирования «Прогноз»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
55ДК.411711.001 ТУ Комплекс оперативного диагностирования «Прогноз». Технические условия
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная Приказом Росстандарта №1053 от 29.05.2018 г.
Поверка
Поверкаосуществляется по документу ОЦСМ 013196-2017 МП «ГСИ. Комплексы оперативного диагностирования «Прогноз». Методика поверки», утвержденному ФБУ «Омский ЦСМ » 01.02.2017 г.
Основные средства поверки:
- генератор сигналов низкочастотный Г3-118 (рег. №8484-81): диапазон частот от 10 Гц до 200 кГц ; погрешность установки частоты ±1 %; максимальный уровень выходного напряжения 10 В (выход I) и 5 В (выход II);
- мультиметр цифровой 34401 А (рег. №54848-13): пределы измерений напряжения переменного тока частотой от 10 до 20000 Гц 100 мВ, 1 В, 10 В; предел измерений напряжения постоянного тока 10 В; пределы допускаемой абсолютной погрешности измерения напряжения переменного тока ±(0,0006^X+0,0003^U) В; пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока ±(0,000035^X+0,000005^U) В, где X - измеренное значение, В, U - предел измерений, В;
- установка тахометрическая УТ05-60 (рег. №6840-78): диапазон воспроизведений дискретных угловых скоростей от 10 до 60000 об/мин; пределы допускаемой относительной погрешности воспроизведения ±0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на корпус БОС в виде наклейки в соответствии с рисунком 3.
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт технологии, контроля и диагностики железнодорожного транспорта»
(ОАО «НИИТКД»)
ИНН 5534020041
Адрес: 644005, г. Омск, ул. Избышева, 3, корпус 2
Тел.: +7 (3812) 41-67-96; факс: +7 (3812) 44-39-15
Web-сайт: http://www.niitkd.com
E-mail: corp@niitkd.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в Омской области »(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Тел.: +7 (3812) 68-07-99; факс: +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия комплексов при измерении выходных электрических сигналов датчиков вибрации заключается в первичной аналоговой обработке напряжения, аналогоцифровом преобразовании, обработке результата преобразования в цифровой форме и передаче его в компьютер по стандартному интерфейсу USB. Измерение частоты вращения механизмов и их составных частей осуществляется путем измерения времени между импульсами, формируемыми датчиком частоты вращения, при прохождении магнитной или оптической метки, прикрепленной к вращающемуся узлу машины.
Комплексы имеют один канал измерений частоты вращения и один селекторный канал измерений выходных электрических сигналов датчиков вибрации с возможностью подключения от одного до восьми (в зависимости от модификации) каналов.
Комплексы обеспечивают вычисление спектра входного сигнала напряжения.
Комплексы состоят из персонального компьютера, блока обработки сигналов (далее по тексту - БОС), датчиков вибрации (количество датчиков вибрации зависит от заказа), датчика частоты вращения, наушников, комплекта кабелей, манипулятора типа «мышь», блока питания БОС.
БОС представляет собой электронный блок, который содержит интегральные микросхемы, аналого-цифровые преобразователи, сигнальные процессоры, микросхемы энергонезависимой памяти для хранения внутренних программ и данных.
Для аудио контроля сигналов датчиков вибрации в БОС предусмотрена возможность подключения наушников.
Комплексы выпускаются в восьми модификациях, каждая из которых отличается количеством выходов БОС (от одного до восьми) для подключения датчиков вибрации.
БОС выпускаются в двух исполнениях, которые отличаются корпусом и габаритными размерами.
Общий вид комплексов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака поверки представлено на рисунке 3.

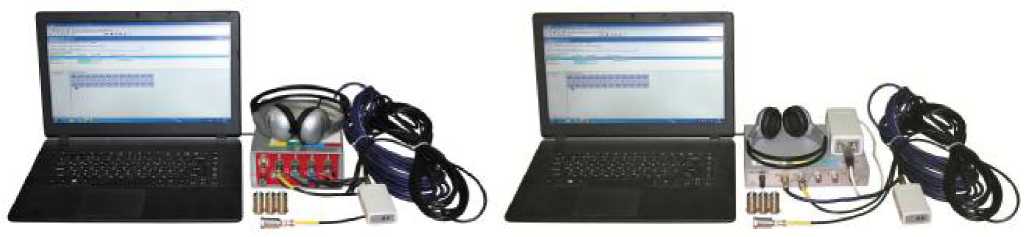

Рисунок 1 - Общий вид комплексов

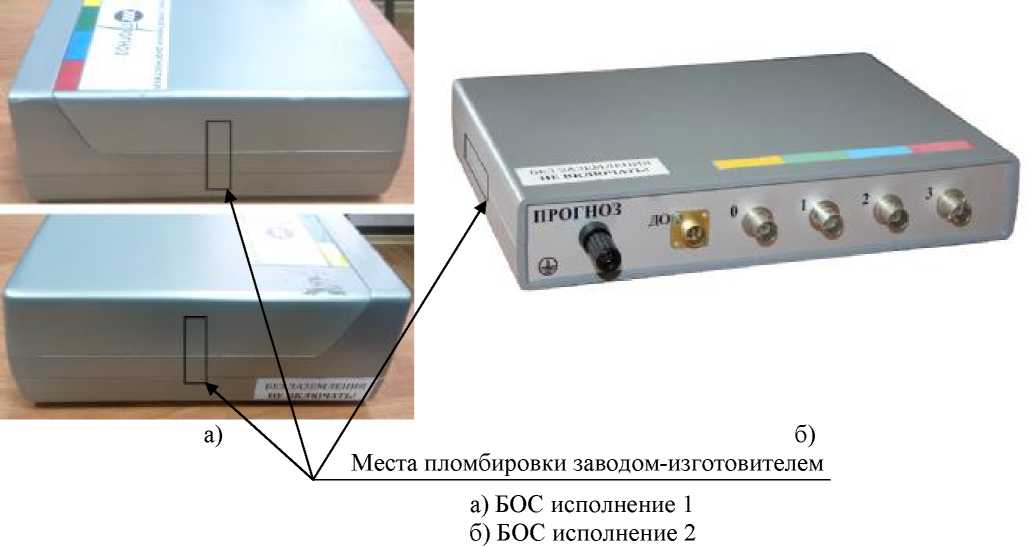

Рисунок 2 - Схема пломбирования от несанкционированного доступа

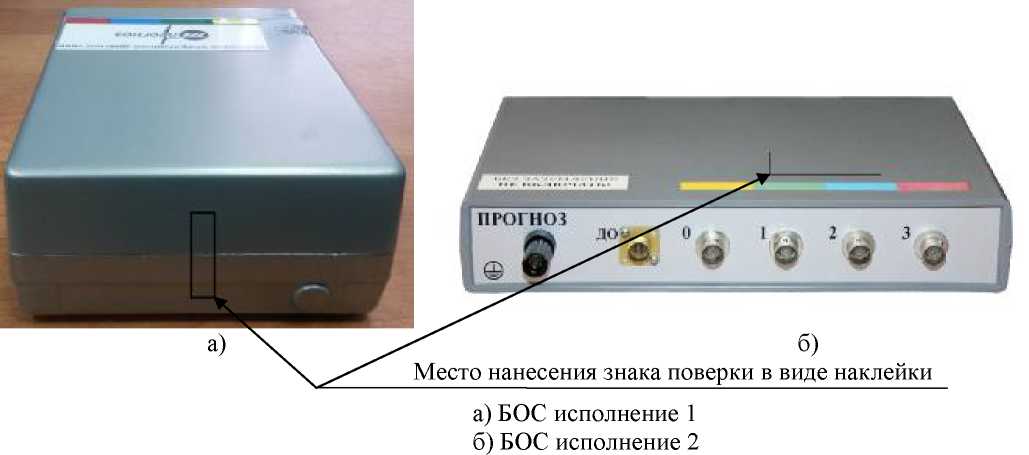

Рисунок 3 - Место нанесения знака поверки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Блок обработки сигналов |
55ДК.411711.002 или 55ДК.411711.002-01 или 55ДК.411711.002-02 или 55ДК.411711.002-03 или 55ДК.411711.002-04 или 55ДК.411711.002-05 или 55ДК.411711.002-06 или 55ДК.411711.002-07 |
1 шт.* |
|
Блок питания |
PS-15 или EPS-15 |
1 шт.** |
|
Датчик частоты вращения |
55ДК.411142.001 |
1 шт. |
|
Датчик вибрации |
ВД06 |
от 1 до 8 шт.** |
|
Магнитная метка |
55ДК.411974.001 |
1 шт. |
|
Кабель к датчику частоты вращения |
55ДК.685661.001 |
1 шт. |
|
Кабель к датчику вибрации |
55ДК.685661.002 |
от 1 до 8 шт.** |
|
Аккумуляторная батарея типоразмера АА (R6) |
4, 8, 12 шт.** | |
|
Зарядное устройство |
1 шт. | |
|
Кабель USB (тип А-В) |
1 шт. | |
|
Наушники |
1 шт. | |
|
Персональный компьютер |
1 шт.* | |
|
Принтер |
1 шт.** | |
|
Манипулятор типа «мышь» |
1 шт.** | |
|
Переносная сумка |
1 шт. | |
|
Магнитная стойка для крепления датчика частоты вращения |
- |
1 шт. |
|
Паспорт на датчик вибрации |
ГСПК.402321 ПС |
от 1 до 8 экз.** |
|
Формуляр |
55ДК.411711.001 ФО |
1 экз. |
|
Руководство по эксплуатации |
55ДК.411711.001 РЭ |
1 экз. |
|
Методика поверки |
ОЦСМ 013196-2017 МП |
1 экз. |
|
* - конфигурация определяется при заказе ** - количество определяется при заказе | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений частоты вращения, шт. |
1 |
|
Количество селекторных каналов измерений выходных электрических сигналов датчиков вибрации, шт. |
1 |
|
Диапазон измерений частоты вращения, об/мин |
от 50 до 7500 |
|
Пределы допускаемой относительной погрешности измерения частоты вращения, % |
±0,5 |
|
Диапазон рабочих частот при измерении напряжения сигналов датчиков вибрации, Гц |
от 10 до 10000 |
|
Диапазон измерений напряжения сигналов датчиков вибрации, мВ |
от 1 до 1414 |
|
Пределы допускаемой относительной погрешности измерения напряжения сигналов датчиков вибрации в рабочем диапазоне частот, % |
±2 |
|
Верхние граничные частоты поддиапазонов вычисления спектров, Гц |
25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 |
|
Разрешающая способность вычисления спектра, линий |
400, 800, 1600 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество выходов БОС для подключения датчиков вибрации |
от 1 до 8 |
|
Постоянное напряжение питания, подаваемое БОС на разъемы датчиков вибрации без нагрузки, В |
9,0±0,5 |
|
Собственное сопротивление, ограничивающее ток потребления датчика вибрации, Ом |
1000±200 |
|
Параметры электрического питания:
|
от 4,4 до 6,0 от 198 до 242 от 49 до 51 |
|
Ток, потребляемый БОС, мА, не более |
800 |
|
Время установления рабочего режима, мин, не более |
3 |
|
Габаритные размеры, мм, не более:
|
100; 145; 195 50; 200; 250 40; 60; 150 |
|
Масса, кг, не более:
|
1,0 0,2 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -20 до +50 |
|
- относительная влажность воздуха при температуре +35 °С, %, не более |
98 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 70,0 до 106,7 (от 525 до 800) |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
|
Степень защиты, обеспечиваемая оболочкой БОС и датчика частоты вращения, по ГОСТ 14254-2015 |
IP20 |
