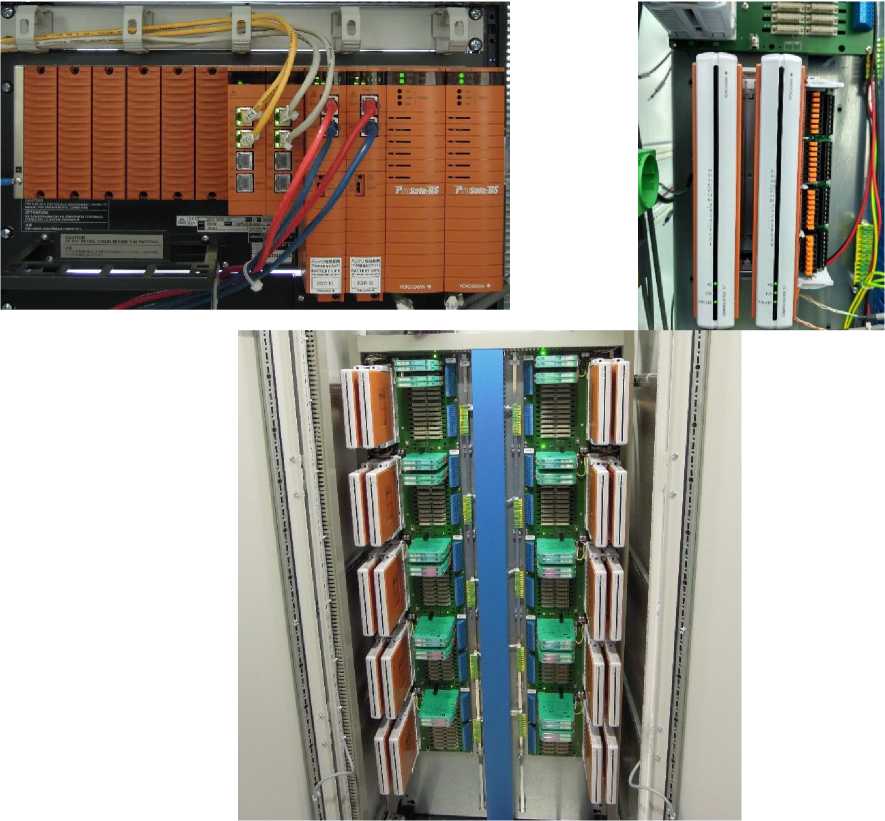

Тип сигнала

Искробезопасный барьер

Модули ввода/вывода и обработки данных

Аналоговый вход (сила постоянного тока от 4 до 20 мА)

Преобразователи измерительные серии H модели HiC2025 (далее - HiC2025) (регистрационный номер в Федеральном информационном фонде (далее -регистрационный номер) 40667-15)

Модули S2MMM843 (далее - S2MMM843), комплексы измерительновычислительные управляющие противоаварийной защиты и технологической безопасности

ProSafe-RS (далее - ProSafe-RS) (регистрационный номер 65275-16)

Преобразователи измерительные серии H модели HiC2025HC (далее - HiC2025HC) (регистрационный номер 40667-15)

Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K модели KCD2-STC-Ex1.ES (далее - KCD2-STC-Ex1.ES) (регистрационный номер 22153-14)

Аналоговый вход (сигналы термопреобразователей сопротивления по

ГОСТ 6651-2009)

Преобразователи измерительные серии H модели HiC2081 (далее - HiC2081) (регистрационный номер 65857-16)

Преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии K модули KFD2-UT2-Ex1 (далее - KFD2-UT2-Ex1) (регистрационный номер 22149-14)

Аналоговый вход (сигналы термопар по ГОСТ Р 8.5852001)

HiC2081

(регистрационный номер 65857-16)

KFD2-UT2-Ex1

(регистрационный номер 22149-14)

Тип сигнала

Искробезопасный барьер

Модули ввода/вывода и обработки данных

Аналоговый выход (сила постоянного тока от 4 до 20 мА)

Преобразователи измерительные серии H модели HiC2031** (далее - HiC2031**) (регистрационный номер 40667-15)

S2MMM843,

ProSafe-RS (регистрационный номер 65275-16)

Примечание - В зависимости от заказа в состав ИВК могут входить не все типы

искробезопасных барьеров. Количество и типы используемых искробезопасных барьеров и модулей ввода/вывода и обработки данных указываются в паспорте ИВК.

Наименование

Обозначение

Количество

Комплексы измерительно-вычислительные Yokogawa

ProSafe-RS NIO

-

1 шт.

Комплексы измерительно-вычислительные Yokogawa ProSafe-RS NIO. Паспорт

-

1 экз.

Комплексы измерительно-вычислительные Yokogawa ProSafe-RS NIO. Руководство по эксплуатации

-

1 экз.

Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные Yokogawa ProSafe-RS NIO. Методика поверки

МП 2001/2-311229-2017

1 экз.

Тип сигнала

Тип искробезопасного барьера

Тип модулей ввода/вывода и обработки данных

Пределы допускаемой приведенной к диапазону измерений погрешности измерений

Аналоговый вход (сила постоянного тока от 4 до 20 мА)

HiC2025

S2MMM843,

ProSafe-RS

±0,26 %

(пассивный выход)

±0,19 % (активный выход)

HiC2025HC

S2MMM843,

ProSafe-RS

±0,20 %

KCD2-STC-

Ex1.ES

S2MMM843,

ProSafe-RS

±0,20 %

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009)

HiC2081

S2MMM843,

ProSafe-RS

±(¹⁰⁺Ч • %

KFD2-UT2-

Ex1

S2MMM843,

ProSafe-RS

±[^{10 +} о,³⁵ 0, %

Аналоговый вход (сигналы термопар по ГОСТ Р 8.585-2001)

HiC2081

S2MMM843,

ProSafe-RS

±( ш⁺⁰,³⁰0, %

KFD2-UT2-

Ex1

S2MMM843,

ProSafe-RS

±(¹³⁰⁺°,³⁸0, %

Аналоговый выход (сила постоянного тока от 4 до 20 мА)

HiC2031**

S2MMM843,

ProSafe-RS

±0,34 %

Примечания

• 1 Диапазоны преобразования и номинальная статическая характеристика термопреобразователей сопротивления по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 искробезопасного барьера выбирается и настраивается в соответствии с описанием типа и эксплуатационной документацией на искробезопасный барьер.

• 2 D - настроенный диапазон измерений температуры, °С.

Наименование характеристики

Значение

Температура окружающей среды, °С

от +15 до +25

Относительная влажность без конденсации влаги, %

от 20 до 80

Атмосферное давление, кПа

от 84,0 до 106,7

Параметры электрического питания: а) переменный ток:

- напряжение, В

от 85 до 132;

- частота, Гц

от 187 до 264 от 47 до 53;

от 57 до 63

б) постоянный ток:

- напряжение, В

от 21,6 до 28,8

Потребляемая мощность, кВ •А, не более

1

Г абаритные размеры, мм, не более

- ширина

1000

- глубина

800

- высота

2500

Масса, кг, не более

250

Примечание - Потребляемая мощность, габаритные размеры и масса ИВК зависят от

количества используемых искробезопасных барьеров, модулей ввода-вывода и обработки сигналов.
