Сведения о средстве измерений: 67132-17 Комплексы измерительно-вычислительные

Номер по Госреестру СИ: 67132-17
67132-17 Комплексы измерительно-вычислительные
(Yokogawa Centum VP NIO)

Назначение средства измерений:
Комплексы измерительно-вычислительные Yokogawa Centum VP NIO (далее - ИВК) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей (унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА, от 0 до 20 мА; сигналы термопреобразователей сопротивления по ГОСТ 6651-2009; сигналы термопар по ГОСТ Р 8.585-2001); приема и обработки цифровых сигналов; формирования управляющих аналоговых сигналов (унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА).

сертификация программного обеспечения

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 03.04.2022
Номер записи - 158653
ID в реестре СИ - 381053
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Комплекс измерительно-вычислительный Yokoeawa Cent, Yokogawa Centum VP NIO, Yokogawa Centum VP, CENTUM VP AFV10D,

Производитель

Изготовитель - ООО "Иокогава Электрик СНГ"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 306
Выдано извещений - 0
Кол-во периодических поверок - 123
Кол-во средств измерений - 229
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№688 от 2017.04.03 Об утверждении типов средств измерений

Наличие аналогов СИ: Комплексы измерительно-вычислительные (Yokogawa Centum VP NIO)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "Иокогава Электрик СНГ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
64907-16

Система измерительная противоаварийной защиты Южно-Приобского газоперерабатывающего завода, Нет данных
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
66959-17
21.03.2027
Преобразователи давления измерительные, EJA-E мод. EJA110E, EJA430E, EJA510E, EJA530E
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
5 лет
67132-17
03.04.2022
Комплексы измерительно-вычислительные, Yokogawa Centum VP NIO
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
3 года
67133-17
03.04.2022
Комплексы измерительно-вычислительные, Yokogawa ProSafe-RS NIO
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
3 года
68335-17

Система измерительная АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК", Нет данных
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
71048-18

Система автоматизированная измерительная на "Южно-Балыкский ГПЗ" - филиале АО "СибурТюменьГаз", Нет данных
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
71621-18

Система измерительная АСУТП товарно-сырьевого парка, наливной эстакады нафты и вакуумного газойля комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК", Нет данных
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
73952-19

Система автоматизированная коммерческого учета нефтепродуктов КГПТО ОАО "ТАИФ-НК", Нет данных
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
76220-19

Система измерений количества и параметров топливного газа на узле коммерческого учета топливного газа УКУТГ ООО "СИБУР Тобольск", Нет данных
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
76219-19

Система измерений количества и параметров чистого водорода на узле коммерческого учета чистого водорода УКУЧВ ООО "СИБУР Тобольск", Нет данных
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
77771-20

Система измерений количества газа - этилена с АО "АЗП" на АО "АЗКиОС",
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
77769-20

Система измерений количества нефтепродукта - мазута топочного с АО "АНХК" в АО "АЗП",
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
77768-20

Система измерений количества водородосодержащего газа с химзавода АО "АНХК" в АО "АЗП",
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
77767-20

Система измерений количества нефтепродукта - фракции С9 с АО "АЗП" на АО "АНХК",
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года
78037-20

Система автоматизированная измерений массы при наливе серной кислоты в железнодорожные цистерны АО "АНХК",
ООО "Иокогава Электрик СНГ" (РОССИЯ г.Москва)
ОТ
МП
2 года

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы измерительно-вычислительные (Yokogawa Centum VP NIO)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ИК "СИБИНТЕК"
(RA.RU.311951)
  • CENTUM VP AFV10D
  • 5 0 0 0 0 0 0
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • 200 155 45 0 200 155 45
    ООО "АСУ ИНЖИНИРИНГ"
    (RA.RU.311841)
  • Yokogawa Centum VP NIO
  • 1 0 1 0 1 0 1
    ООО "АСУ ИНЖИНИРИНГ"
    (RA.RU.311841)
  • Yokogawa Centum VP NIO
  • Комплекс измерительно-вычислительный Yokoeawa Cent
  • 23 0 0 0 0 0 0
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Yokogawa Centum VP
  • 77 0 77 0 77 0 77

    Стоимость поверки Комплексы измерительно-вычислительные (Yokogawa Centum VP NIO)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    3228 3049
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    2870 3049

    Программное обеспечение

    Уровень защиты программного обеспечения (ПО) ИВК «высокий» в соответствии с Р 50.2.077-2014. Защита ПО ИВК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

    Идентификационные данные ПО ИВК приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО ИВК

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    CENTUM VP

    Номер версии (идентификационный номер) ПО

    не ниже R6.01.00

    Цифровой идентификатор ПО

    -

    ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля, ведения доступного только для чтения журнала событий.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным Yokogawa Centum VP NIO

    ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

    ТУ 26.51.45-001-45930376-2016 Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Технические условия

    Поверка

    Поверка

    осуществляется по документу МП 2001/1-311229-2017 «Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 20 января 2017 г.

    Основное средство поверки:

    - калибратор многофункциональный MC5-R-IS (регистрационный номер 22237-08): диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания +1 мкА); диапазон воспроизведения сопротивления от 1 до 4000 Ом, пределы допускаемой основной погрешности воспроизведения ±0,04 % показания или ±30 мОм (выбирается большее значение); диапазон

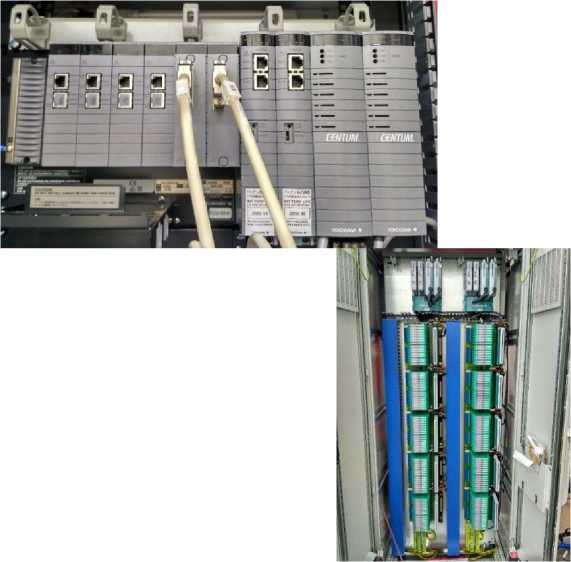

    Рисунок 1 - Общий вид ИВК

    Лист № 5 Всего листов 5 воспроизведения напряжения постоянного тока от минус 250 до плюс 250 мВ, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания +4 мкВ); диапазон измерений силы постоянного тока от минус 100 до 100 мА, пределы допускаемой основной погрешности измерений ±(0,02 % показания +1,5 мкА).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке ИВК.


    Изготовитель


    Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава Электрик СНГ»)
    ИНН 7703152232 Адрес: 129090, г. Москва, Грохольский пер. 13, стр. 2 Телефон: (495) 737-78-68
    Факс: (495) 737-78-69
    Web-сайт: http://www.yokogawa.ru E-mail: info@ru.yokogawa.com

    Испытательный центр


    Общество с ограниченной ответственностью Центр Метрологии «СТП»
    Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98
    Факс: (843) 227-40-10
    Web-сайт: http://www.ooostp.ru E-mail: office@ooostp.ru

    Принцип действия ИВК основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и формировании управляющих аналоговых сигналов.

    ИВК строится по модульному принципу и состоит из искробезопасных барьеров, модулей ввода/вывода и обработки сигналов. Состав ИВК указан в таблице 1.

    Таблица 1 - Состав ИВК

    Тип сигнала

    Искробезопасный барьер

    Модули ввода/вывода и обработки данных

    Аналоговый вход (сила постоянного тока от 4 до 20 мА)

    Преобразователи измерительные серии H модели HiC2025 (далее - HiC2025) (регистрационный номер в Федеральном информационном фонде (далее -регистрационный номер) 40667-15)

    Модули A2MMM843

    (далее - A2MMM843), комплексы измерительновычислительные

    CENTUM модели VP (далее - CENTUM VP) (регистрационный номер 21532-14)

    Преобразователи измерительные серии H модели HiC2025HC (далее - HiC2025HC) (регистрационный номер 40667-15)

    Преобразователи измерительные серии K модели KCD2-STC-Ex1.2O (далее - KCD2-STC-Ex1.2O) (регистрационный номер 65857-16)

    Аналоговый вход (сила постоянного тока от 0 до 20 мА)

    Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K модели

    KFD2-CRG2-Ex1.D

    (далее - KFD2-CRG2-Ex1.D) (регистрационный номер 22153-14) с HiC2025 (регистрационный номер 40667-15)

    Аналоговый вход (сигналы термопреобразователей сопротивления по

    ГОСТ 6651-2009)

    Преобразователи измерительные серии H модели HiC2081 (далее - HiC2081) (регистрационный номер 65857-16)

    Тип сигнала

    Искробезопасный барьер

    Модули ввода/вывода и обработки данных

    Аналоговый вход (сигналы термопреобразователей сопротивления по

    ГОСТ 6651-2009)

    Преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии K модули KFD2-UT2-Ex1 (далее - KFD2-UT2-Ex1) (регистрационный номер 22149-14)

    A2MMM843,

    CENTUM VP (регистрационный номер 21532-14)

    Аналоговый вход (сигналы термопар по ГОСТ Р 8.5852001)

    HiC2081

    (регистрационный номер 65857-16)

    KFD2-UT2-Ex1

    (регистрационный номер 22149-14)

    Аналоговый выход (сила постоянного тока от 4 до 20 мА)

    Преобразователи измерительные серии H модели HiC2031** (далее - HiC2031**) (регистрационный номер 40667-15)

    Примечание - В зависимости от заказа в состав ИВК могут входить не все типы

    искробезопасных барьеров. Количество и типы используемых искробезопасных барьеров и модулей ввода/вывода и обработки данных указываются в паспорте ИВК.

    Общий вид ИВК представлен на рисунке 1.

    ИВК обеспечивает выполнение следующих основных функций:

    - измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;

    - прием и обработка цифровых сигналов;

    - формирование управляющих аналоговых сигналов;

    - регистрация, хранение и передача на верхний уровень результатов измерений;

    - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.


    Комплектность ИВК представлена в таблице 5.

    Таблица 5 - Комплектность ИВК

    Наименование

    Обозначение

    Количество

    Комплексы измерительно-вычислительные Yokogawa

    Centum VP NIO

    -

    1 шт.

    Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Паспорт

    -

    1 экз.

    Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Руководство по эксплуатации

    -

    1 экз.

    Государственная система обеспечения единства измерений. Комплексы измерительно-вычислительные Yokogawa Centum VP NIO. Методика поверки

    МП 2001/1-311229-2017

    1 экз.


    Таблица 3 - Метрологические характеристики ИВК

    Тип сигнала

    Тип искробезопасного барьера

    Тип модулей ввода/вывода и обработки данных

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений

    Аналоговый вход (сила постоянного тока от 4 до 20 мА)

    HiC2025

    A2MMM843,

    CENTUM VP

    ±0,26 % (пассивный выход)

    ±0,20 % (активный выход)

    HiC2025HC

    A2MMM843, CENTUM VP

    ±0,21 %

    KCD2-STC-

    Ex1.2O

    A2MMM843, CENTUM VP

    ±0,20 %

    Аналоговый вход (сила постоянного тока от 0 до 20 мА)

    KFD2-CRG2-Ex1.D с HiC2025

    A2MMM843,

    CENTUM VP

    ±0,35 %

    Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009)

    HiC2081

    A2MMM843, CENTUM VP

    ±(10+Ч • %

    KFD2-UT2-

    Ex1

    A2MMM843, CENTUM VP

    ±[10 + о,35 0, %

    Аналоговый вход (сигналы термопар по ГОСТ Р 8.585-2001)

    HiC2081

    A2MMM843, CENTUM VP

    ±( +0,300, %

    KFD2-UT2-

    Ex1

    A2MMM843,

    CENTUM VP

    ±(130+°,380, %

    Аналоговый выход (сила постоянного тока от 4 до 20 мА)

    HiC2031**

    A2MMM843, CENTUM VP

    ±0,42 %

    Примечания

    1 Диапазоны преобразования и номинальная статическая характеристика термопреобразователей

    сопротивления по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 искробезопасного барьера выбирается и настраивается в соответствии с описанием типа и эксплуатационной документацией на искробезопасный барьер.

    2 D - настроенный диапазон измерений температуры, °С.

    Таблица 4 - Основные технические характеристики ИВК

    Наименование характеристики

    Значение

    Температура окружающей среды, °С

    от +15 до +25

    Относительная влажность без конденсации влаги, %

    от 20 до 80

    Атмосферное давление, кПа

    от 84,0 до 106,7

    Параметры электрического питания: а) переменный ток:

    - напряжение, В

    от 90 до 132;

    - частота, Гц

    от 198 до 264 от 47 до 53;

    от 57 до 63

    б) постоянный ток:

    - напряжение, В

    от 21,6 до 26,4

    Потребляемая мощность, кВ •А, не более

    1

    Г абаритные размеры, мм, не более

    - ширина

    1000

    - глубина

    800

    - высота

    2500

    Масса, кг, не более

    250

    Примечание - Потребляемая мощность, габаритные размеры и масса ИВК зависят от

    количества используемых искробезопасных барьеров, модулей ввода-вывода и обработки сигналов.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
