Номер по Госреестру СИ: 67061-17
67061-17 Акселерометры
(серий AS и ASA)
Назначение средства измерений:
Акселерометры серий AS и ASA (далее акселерометры) предназначены для измерений виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Внешний вид.
Акселерометры
Рисунок № 3
Внешний вид.
Акселерометры
Рисунок № 4
Внешний вид.
Акселерометры
Рисунок № 5
Внешний вид.
Акселерометры
Рисунок № 6
Внешний вид.
Акселерометры
Рисунок № 7
Внешний вид.
Акселерометры
Рисунок № 8
Внешний вид.
Акселерометры
Рисунок № 9
Внешний вид.
Акселерометры
Рисунок № 10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом или методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам серий AS и ASA
Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 204/3-20-2016 «Акселерометры серий AS и ASA. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 октября 2016 г.
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Bruel & Kjsr Vibro GmbH», ГерманияАдрес: LeydheckerstraBe 10, D-64293 Darmstadt
Телефон: +49 6151 428 0
Факс: +49 6151 428 1200
Web-сайт: www.bkvibro.com
E-mail: info@bkvibro.com
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
ИНН 7713537016
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2
Тел/Факс: (495) 788-55-23
Web-сайт: www.novatest.ru
E-mail: info@novatest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда. Акселерометры серий AS и ASA являются одноосевыми преобразователями инерционного типа.
Акселерометры серии AS выпускаются в следующих модификациях: AS-020, AS-022, AS-030, AS-062, AS-062/T1, AS-063, AS-065, AS-068, AS-069, AS-070/001, AS-070/002, AS-073, AS-079, AS-080/01.
Акселерометры серии ASA выпускаются в следующих модификациях: ASA-020, ASA-022, ASA-062, ASA-063, ASA-068 и ASA-069.
Акселерометры различаются диапазонами измерения, диапазонами частот, конструкцией, источниками питания и диапазонами рабочих температур.
Акселерометры модификаций AS-070/001 и AS-070/002 отличаются между собой внешним видом корпусов.
Акселерометры модификаций AS-062 и AS-062/T1 отличаются между собой тем, что акселерометр модификации AS-062/T1 имеет встроенный датчик температуры.
Внешний вид акселерометров модификаций AS-020, AS-022, AS-030 приведен на рисунке 1.
Акселерометры модификаций ASA-020, ASA-022 имеют маркировку взрывозащиты: 1Ex ia IIC T6 Gb X, Ex ia IIIC T145 0С Db.
Акселерометры модификаций ASA-062, ASA-063, ASA-068 и ASA-069 имеют маркировку взрывозащиты: 0Ex ia IIC Т6...Tl Ga X или 1Ex ia IIC T6...Tl Gb X, Ex ia IIIC T145 0C Db.
AS-020
AS-022

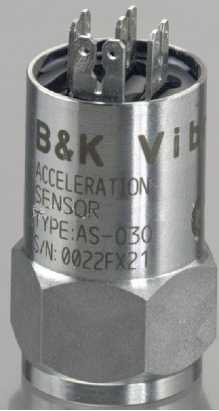

AS-030

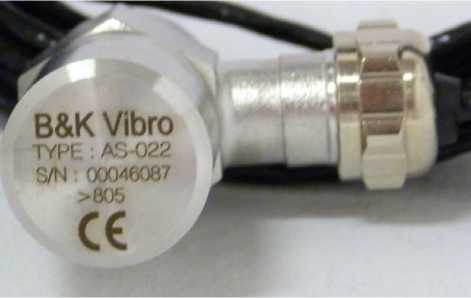

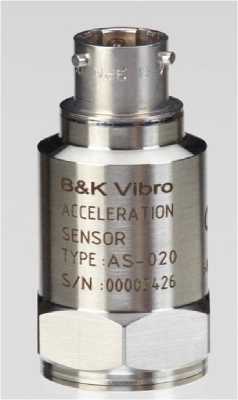

Рисунок l - Внешний вид акселерометров модификаций AS-020, AS-022, AS-030
Внешний вид акселерометров модификаций AS-062, AS-062/T1, AS-063, AS-065, AS-080/01 приведен на рисунке 2.
AS-062
AS-062/T1

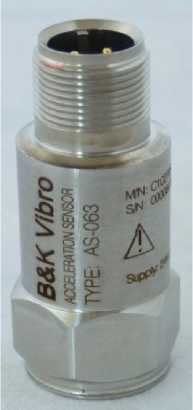

AS-063
В&К VibrC acceler ati°n sensor
type ■. aS'0,c S/N : 000^®
AS-065

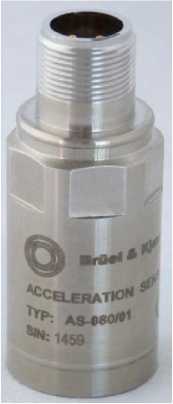

AS-080/01

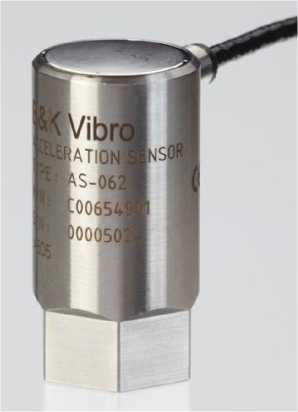

Рисунок 2 - Внешний вид акселерометров модификаций AS-062, AS-062/T1, AS-063, AS-065, AS-080/01
Внешний вид акселерометров модификаций AS-068, AS-069, AS-070/001 приведен на рисунке 3.

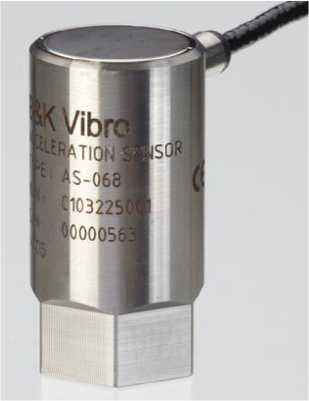

AS-068
AS-069
AS-070/001

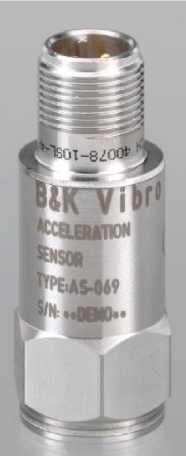

Рисунок 3 - Внешний вид акселерометров модификаций AS-068, AS-069, AS-070/001
Внешний вид акселерометров модификаций AS070/002, AS073, AS079 приведен на рисунке 4.
AS-070/002
AS-073
AS-079

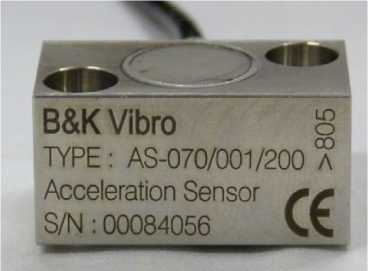

Рисунок 4 - Внешний вид акселерометров AS-070/002, AS-073, AS-079
Внешний вид акселерометров модификаций ASA-020, ASA-022 и ASA-062 приведен на рисунке 5.
ASA-020 ASA-022 ASA-062

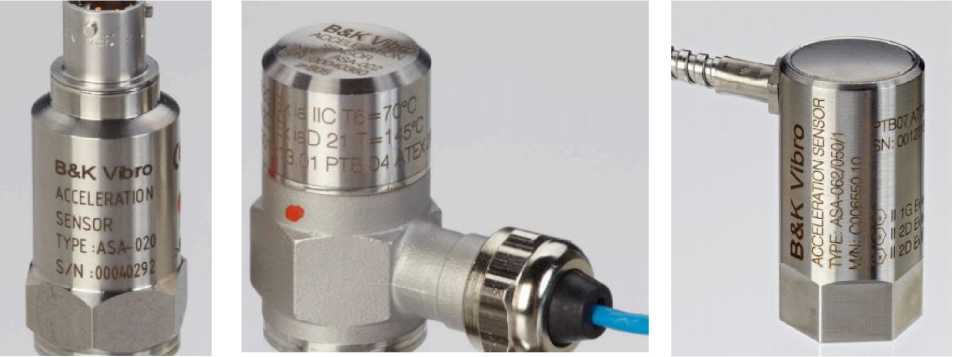

Рисунок 5 - Внешний вид акселерометров модификаций ASA-020, ASA-022 и ASA-062
Внешний вид акселерометров модификаций ASA-063, на рисунке 6.
ASA-068, ASA-069 приведен

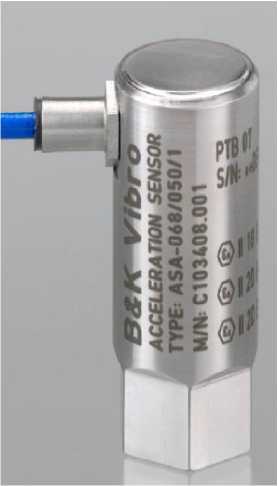

ASA-063
ASA-068
ASA-069

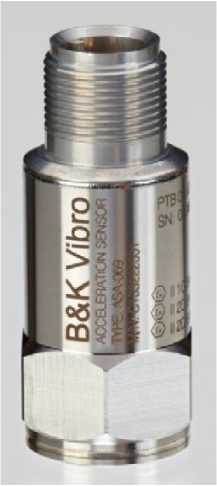

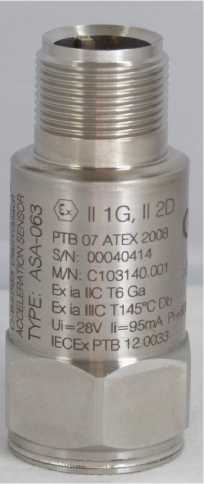

Рисунок 6 - Внешний вид акселерометров модификаций ASA-063, ASA-068 и ASA069
Пломбирование акселерометров серий AS и ASA не предусмотрено.
Программное обеспечение отсутствует.Таблица 1 - акселерометров модификаций
AS-020, AS-022, AS-030
Наименование характеристики |
Модификации | |||
AS-020 |
AS-022 |
AS-030 | ||
Значения | ||||
Номинальный коэффициент преобразования, мВ/(м-с"2) |
10,2 | |||
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±5 | |||
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 785 | |||
Диапазон рабочих частот, Гц |
от 1,5 до 10000 |
от 1 до 10000 | ||
Нелинейность амплитудной характеристики, %, не более |
±1 | |||
Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц |
от 4 до 10000 |
от 3 до 10000 | ||
Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц |
от 1,5 до 10000 |
от 1 до 10000 | ||
Относительный коэффициент поперечного преобразования, %, не более |
7 | |||
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±10 | |||
Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА |
от -18 до -30 от 2 до 10 | |||
Нормальные условия измерений: - температура окружающей среды, °C |
22±5 | |||
Условия эксплуатации: - температура окружающей среды, °C |
от -50 до +125 | |||
Габаритные размеры (диаметр высота) мм, не более |
22x54 |
22x40 |
22x38 | |
Масса, г, не более |
70 |
70 |
60 |
Таблица 2 - акселерометров модификаций
AS-062, AS-062/T1, AS-063, AS-065
Наименование характеристики |
Модификации | ||
AS-062 AS-062/T1 |
AS-063 |
AS-065 | |
Значения | |||
Номинальный коэффициент преобразования, мВ/(м-с-2) |
10,2 | ||
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±5 | ||
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 785 | ||
Диапазон рабочих частот, Гц |
от 1,5 до 10000 |
от 1 до 10000 | |
Нелинейность амплитудной характеристики, %, не более |
±1 | ||
Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц |
от 4 до 10000 |
от 3 до 10000 | |
Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц |
от 1,5 до 10000 |
от 1 до 10000 | |
Относительный коэффициент поперечного преобразования, %, не более |
10 |
7 | |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±10 | ||
Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА |
от 18 до 30 от 2 до 10 | ||
Нормальные условия измерений: - температура окружающей среды, °C |
22±5 | ||
Условия эксплуатации: - температура окружающей среды, °C |
от -50 до +125 | ||
Габаритные размеры (диаметр высота) мм, не более |
25,2x48 |
22x55 |
22x60 |
Масса, г, не более |
130 |
80 |
Таблица 3 - акселерометров модификаций
AS-068, AS-069
Наименование характеристики |
Модификации |
AS-068 AS-069 | |
Значения | |
Номинальный коэффициент преобразования, мВ/(м-с-2) |
1,02 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±5 |
Наименование характеристики |
Модификации |
AS-068 AS-069 | |
Значения | |
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 4900 |
Диапазон рабочих частот, Гц |
от 1,5 до 10000 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц |
от 4 до 10000 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц |
от 1,5 до 10000 |
Относительный коэффициент поперечного преобразования, %, не более |
10 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±10 |
Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА |
от 18 до 30 от 2 до 10 |
Нормальные условия измерений: - температура окружающей среды, °C |
22±5 |
Условия эксплуатации: - температура окружающей среды, °C |
от -50 до +125 |
Габаритные размеры (диаметрхвысота) мм, не более |
25,2x48 22x55 |
Масса, г, не более |
130 |
Таблица 4 - акселерометров модификаций
AS-070/001, AS-070/002
Наименование характеристики |
Модификации |
AS-070/001 AS-070/002 | |
Значения | |
Номинальный коэффициент преобразования, мВ/(м-с-2) |
10,2 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±20 |
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 490 |
Диапазон рабочих частот, Гц |
от 0,32 до 10000 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц |
от 1,3 до 4000 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц |
от 0,32 до 10000 |
Относительный коэффициент поперечного преобразования, %, не более |
7 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±25 |
Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА |
от 18 до 30 от 2 до 10 |
Нормальные условия измерений: - температура окружающей среды, °C |
22±5 |
Наименование характеристики |
Модификации |
AS-070/001 AS-070/002 | |
Значения | |
Условия эксплуатации: - температура окружающей среды, °C |
от -50 до +125 |
Габаритные размеры (высотахдлинахширина) мм, не более для модификаций AS070/001, |
34x18x16 |
для модификации AS070/002: |
28x16x16 |
Масса, г, не более для модификаций AS070/001, |
80 |
для модификации AS070/002: |
50 |
Таблица 5 - акселерометров модификаций
AS-073, AS-079
Наименование характеристики |
Модификации |
AS-073 AS-079 | |
Значения | |
Номинальный коэффициент преобразования, мВ/(м-с"2) |
10,2 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±20 |
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 490 |
Диапазон рабочих частот, Гц |
от 0,1 до 10000 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц |
от 0,35 до 4000 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц |
от 0,1 до 10000 |
Относительный коэффициент поперечного преобразования, %, не более |
7 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±25 |
Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА |
от 18 до 30 от 2 до 10 |
Нормальные условия измерений: - температура окружающей среды, °C |
22±5 |
Условия эксплуатации: - температура окружающей среды, °C |
от -50 до +125 |
Габаритные размеры (высотахдлинахширина) мм, не более |
26x55x22 |
Масса, г, не более |
150 |
Таблица 6 - акселерометра модификации AS-080/01
Наименование характеристики |
Модификации |
AS-080/01 | |
Значения | |
Номинальный коэффициент преобразования, мВ/(м-с"2) |
10,2 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±5 |
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 490 |
Диапазон рабочих частот, Гц |
от 1 до 10000 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 % |
от 4 до 4000 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 % |
от 3 до 6000 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц |
от 1 до 10000 |
Относительный коэффициент поперечного преобразования, %, не более |
5 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±10 |
Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА |
от 18 до 30 от 2 до 10 |
Нормальные условия измерений: - температура окружающей среды, °C |
22±5 |
Условия эксплуатации: - температура окружающей среды, °C |
от -50 до +150 |
Габаритные размеры (диаметрхвысота) мм, не более |
25,4x66,6 |
Масса, г, не более |
135 |
Таблица 7 - акселерометров модификаций
ASA-020, ASA-022, ASA-062
Наименование характеристики |
Модификации |
ASA-020 ASA-022 ASA-062 | |
Значения | |
Номинальный коэффициент преобразования, мВ/(м-с-2) |
10,2 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±5 |
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 785 |
Диапазон рабочих частот, Гц |
от 1,5 до 10000 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Наименование характеристики |
Модификации | ||
ASA-020 |
ASA-022 ASA-062 | ||
Значения | |||
Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5 дБ, Гц |
от 4 до 10 000 | ||
Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц |
от 1,5 до 10 000 | ||
Относительный коэффициент поперечного преобразования, %, не более |
7 |
10 | |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±10 | ||
Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА |
от -18 до -30 от 2 до 10 |
от 18 до 30 от 2 до 10 | |
Нормальные условия измерений: - температура окружающей среды, °C |
22±5 | ||
Условия эксплуатации: - температура окружающей среды, °C |
от -50 до +150 |
от -50 до +125 | |
Габаритные размеры (диаметр высота) мм, не более |
22x54 |
22x40 |
22x48 |
Масса, г, не более |
70 |
150 |
130 |
Таблица 8 - акселерометров модификаций
ASA-063, ASA-068, ASA-069
Наименование характеристики |
Модификации | |
ASA-063 |
ASA-068 ASA-069 | |
Значения | ||
Номинальный коэффициент преобразования, мВ/(м-с-2) |
10,2 |
1,02 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % |
±5 | |
Диапазон измерений виброускорений, м/с2 |
от 0,1 до 785 |
от 0,1 до 4900 |
Диапазон рабочих частот, Гц |
от 1,5 до 10000 | |
Нелинейность амплитудной характеристики, %, не более |
±1 | |
Диапазон рабочих частот с неравномерностью АЧХ не более ±0,5дБ, Гц |
от 4 до 10000 | |
Диапазон рабочих частот с неравномерностью АЧХ не более ±3дБ, Гц |
от 1,5 до 10000 |
Наименование характеристики |
Модификации | ||
ASA-063 ASA-068 ASA-069 | |||
Значения | |||
Относительный коэффициент поперечного преобразования, %, не более |
10 | ||
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, % |
±10 | ||
Параметры электрического питания: напряжение (пост.), В потребляемый ток (пост.), мА |
от 18 до 30 от 2 до 10 | ||
Нормальные условия измерений: - температура окружающей среды, °C |
22±5 | ||
Условия эксплуатации: - температура окружающей среды, °C |
от -55 до +125 |
от -50 до +125 | |
Г абаритные размеры (диаметрхвысота) мм, не более |
22x55 |
25,2x48 |
22x55 |
Масса, г, не более |
130 |
700 |
130 |
