Номер по Госреестру СИ: 66864-17
66864-17 Резервуар стальной вертикальный цилиндрический
(РВС-10000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-10000 (далее резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

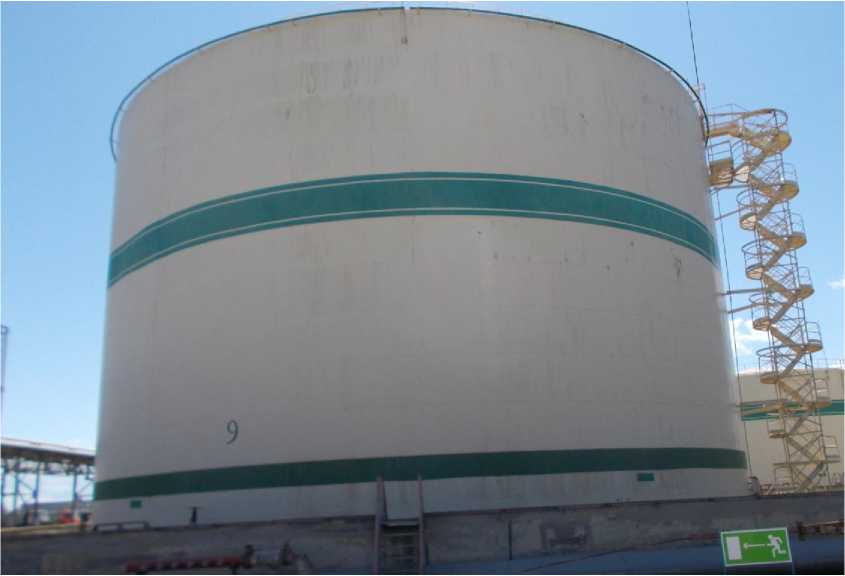

Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 158361
ID в реестре СИ - 380761
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
стальной вертикальный цилиндрический резервуар РВС-10000, РВС-10000,
Производитель
Изготовитель - АО "Самарский резервуарный завод"
Страна - РОССИЯ
Населенный пункт - г.Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2001
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№730 от 2018.04.18 О переоформлении свидетельства об утверждении типа средства измерений № 66864 "Термометры технические жидкостные ТТЖ-М"
№702 от 2019.04.05 О переоформлении свидетельства об утверждении типа средства измерений № 66864/1 "Термометры технические жидкостные ТТЖ-М" и внесении изменений в описание типа
№418 от 2017.03.01 Об утверждении типов СИ (66 позиций)
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВС-10000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Самарский резервуарный завод"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63594-16 |
Резервуары стальные вертикальные цилиндрические, РВСПК-4800 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ |
5 лет |
|
66864-17 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ |
5 лет |
|
67054-17 |
Резервуар вертикальный стальной цилиндрический, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ |
5 лет |
|
67855-17 |
Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВСПзс-1000, РВСПзс-2000, РВСПзс-3000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
68562-17 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ |
5 лет |
|
69193-17 |
Резервуар стальной вертикальный цилиндрический, РВСП-11000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ |
5 лет |
|
70133-18 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
70148-18 |
Резервуары стальные вертикальные цилиндрические, РВСП-3000, РВСП-20000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
70188-18 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
70296-18 |
Резервуары стальные вертикальные цилиндрические, РВС-4000, РВС-5000, РВСП-5000, РВС-8000, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
70663-18 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
70851-18 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
71001-18 |
Резервуары стальные вертикальные цилиндрические, РВС-20000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
71863-18 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
72416-18 |
Резервуары стальные вертикальные цилиндрические, РВС-200 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
72405-18 |
Резервуары вертикальные стальные, РВС-400 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
72402-18 |
Резервуар вертикальный стальной, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
72399-18 |
Резервуары вертикальные стальные, РВС-1000, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
72803-18 |
Резервуары вертикальные стальные цилиндрические, РВС-400, РВС-700, РВС-1000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
73673-18 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
73298-18 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
73852-19 |
Резервуары стальные вертикальные цилиндрические, РВС-2000, РВСП-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
73983-19 |
Резервуары стальные вертикальные цилиндрические, РВС-20000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74539-19 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74399-19 |
Резервуары стальные вертикальные цилиндрические, РВСП-1000, РВСП-2000, РВС-2000, РВСП-3000, РВСП-4000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74376-19 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74377-19 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74310-19 |
Резервуары стальные вертикальные цилиндрические, РВС-400 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74957-19 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74946-19 |
Резервуары стальные вертикальные цилиндрические сварные, РВСП-20000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74702-19 |
Резервуары вертикальные стальные, РВС-1000, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74583-19 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-2000, РВС-3000, РВС-5000, РВС-10000, РВС-20000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
74569-19 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
75043-19 |
Резервуары вертикальные стальные цилиндрические, РВС-3000, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
75414-19 |
Резервуары вертикальные стальные цилиндрические, РВС-5000, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
75622-19 |
Резервуары стальные вертикальные цилиндрические, РВС-400 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
75621-19 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
75613-19 |
Резервуар стальной вертикальный цилиндрический, РВСПК-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
75572-19 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
75495-19 |
Резервуары стальные вертикальные цилиндрические, РВС-2000, РВС-3000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
75494-19 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
76397-19 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
76674-19 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
77168-19 |
Резервуары вертикальные стальные цилиндрические с понтоном, РВСП-1000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
77148-19 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
77123-19 |
Резервуар вертикальный стальной цилиндрический, РВСП-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
76992-19 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
76871-19 |
Резервуары стальные вертикальные цилиндрические, РВСП-1000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
76809-19 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-50000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
77409-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
77367-20 |
Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-20000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
77332-20 |
Резервуары вертикальные стальные, ДРС-1000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
77884-20 |
Резервуары вертикальные стальные, РВС-1000, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
78327-20 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
78633-20 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
78489-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
78480-20 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
78475-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-8 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
78473-20 |
Резервуары стальные вертикальные цилиндрические, РВСП-700, РВС-2000, РВСП-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
78472-20 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
78427-20 |
Резервуары стальные вертикальные цилиндрические, РВС-5000, РВСП-5000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
|
79353-20 |
Резервуар стальной вертикальный цилиндрический, РВСП-2000 АО "Самарский резервуарный завод" (РОССИЯ г.Самара) |
ОТ МП |
5 лет |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Резервуар стальной вертикальный цилиндрический (РВС-10000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП Заздравных И.В. (RA.RU.320021) | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВС-10000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-10000
ГОСТ 31385-2008 Резервуары вертикальные стальные цилиндрические. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная с грузом 2-го класса точности Р30У2Г (Регистрационный номер 55464-13);
-
- рулетка измерительная 2-го класса точности Р30У2К (Регистрационный номер 55464-13);
-
- линейка измерительная металлическая 500 мм (Регистрационный номер 96-70);
-
- нивелир с компенсатором C330 (Регистрационный номер 21986-01);
-
- толщиномер ультразвуковой ТЭМП-УТ1 (Регистрационный номер 38230-08);
-
- штангенциркуль ШЦ II 0 - 250 (Регистрационный номер 64144-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде наклейки.
Изготовитель
Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)ИНН: 6314005201
Адрес: 443033 г.Самара, Куйбышевский район, ул. Заводская 1 Тел: (846)377-52-22, факс (846)377-42-15
E-mail: srz@reservoir.ru
Web: http://www.reservoir.ru
Заявитель
Общество с ограниченной ответственностью «Южнефтехимтранзит»
(ООО «Южнефтехимтранзит»)
Адрес: 353545, Краснодарский край, Темрюкский район, пос. Чушка, ул. Железнодорожная, 11
Тел: (86148)607-83, факс (86148)607-84
E-mail: neftebaza@unht.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58 Телефон:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88
Web-сайт: http://www.csm.rostov.ru
E-mail: rost_csm@aaanet.ru, metrcsm@aaanet.ru
Принцип действия резервуара основан на измерении объема нефти и нефтепродуктов методом измерения уровня налива нефти и нефтепродуктов и по результату измерения уровня определение объема нефти и нефтепродуктов по градуировочной таблице.
Резервуар стальной вертикальный цилиндрический РВС-10000 представляет собой металлический сосуд в форме вертикального цилиндра со стационарной кровлей. Кровля резервуара цельносварная коническая, состоящая из стальных сегментов конусообразной формы. Цилиндрическая стенка резервуара включает в себя двенадцать цельносварных поясов полистовой сборки. Днище резервуара цельносварное полистовой сборки из стали. Резервуар снабжен лестницами для доступа на крышу. На боковых стенках и крыше резервуара предусмотрены люки для обслуживания резервуара.
Общий вид резервуара представлен на рисунке 1. Пломбировка резервуара не предусмотрена.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-10000
Программное обеспечение отсутствует.
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,1 |
|
Габаритные размеры:
|
28000 18000 |
|
Условия эксплуатации:
|
от -21 до +54 от 84 до 106,7 |
|
Средний срок службы, не менее, лет |
20 |
