Номер по Госреестру СИ: 66798-17
66798-17 Колонки раздаточные сжатого природного газа
(Helix серии 6000 CNG)
Назначение средства измерений:
Колонки раздаточные сжатого природного газа Helix серии 6000 CNG предназначены для измерений массы сжатого (компримированного) природного газа по ГОСТ 27577-2000 при заправке автомобильных транспортных средств.
Внешний вид.
Колонки раздаточные сжатого природного газа
Рисунок № 1
Внешний вид.
Колонки раздаточные сжатого природного газа
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.03.2022
Номер записи - 158288
ID в реестре СИ - 380688
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Helix серии 6000 CNG,
Производитель
Изготовитель - Фирма "Wayne Fueling Systems Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№418 от 2017.03.01 Об утверждении типов СИ (66 позиций)
№713 от 2017.04.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Колонки раздаточные сжатого природного газа (Helix серии 6000 CNG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Wayne Fueling Systems Sweden AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59597-14 24.12.2019 |
Колонки топливораздаточные, Helix (мод. 1000, 2000, 4000, 5000, 6000) Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
65990-16 16.12.2021 |
Колонки раздаточные, Helix серии AdBlue Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
65991-16 16.12.2021 |
Колонки раздаточные сжиженного газа, Helix LPG Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
66798-17 01.03.2022 |
Колонки раздаточные сжатого природного газа, Helix серии 6000 CNG Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
68934-17 23.10.2022 |
Колонки раздаточные комбинированные топлива и сжиженного газа, Helix 6000 B2B LPG Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
71848-18 11.07.2023 |
Колонки раздаточные комбинированные топлива и жидкости, AdBlue Helix 6000 B2B AdBlue Фирма "Wayne Fueling Systems Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Кто поверяет Колонки раздаточные сжатого природного газа (Helix серии 6000 CNG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Колонки раздаточные сжатого природного газа (Helix серии 6000 CNG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1367 | 1308 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 1308 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1299 | 1308 |
|
ФБУ УРАЛТЕСТ Свердловская область |
1368 | 1308 |
Программное обеспечение
Программное обеспечение выполняет функции управления клапанами, подсчётом массы отпускаемого сжатого газа, вывод информации о массе отпущенного сжатого газа и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TOS01802 |
|
Номер версии (идентификационный номер) ПО |
02X |
|
Цифровой идентификатор ПО (контрольная сумма) |
5B43 |
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку колонки фотолитографическим способом и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжатого природного газа Helix серии 6000 CNG
Техническая документация фирмы «Wayne Fueling Systems Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу РТ-МП-3546-449-2016 «ГСИ. Колонки раздаточные сжатого природного газа Helix серии 6000 CNG. Методика поверки», утверждённому ФБУ «Ростест -Москва» 21.11.2016 г.
Основное средство поверки:
Весы, наибольший предел взвешивания 100 кг, класс средний по ГОСТ OIML R 76-1-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, электронновычислительное устройство OTP-ELT CNG, индикатор и расходомер массовый CNGmass.
Изготовитель
Фирма «Wayne Fueling Systems Sweden AB», Швеция
Адрес: Hanogatan 10, Box 50559, SE-202 15 Malmo, Sweden Телефон: +46 40 360 500
Факс: +46 40 150 381
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: 8 (495) 544 00 00
Web-сайт: http://www.rostest.ru/
E-mail: info@rostest.ru
Принцип действия колонок раздаточных сжатого природного газа Helix серии 6000 CNG состоит в следующем: сжатый газ через фильтр и приёмный клапан подаётся в расходомер массовый, из которого через раздаточный рукав с краном поступает в газовый баллон транспортного средства.
Информация о массе сжатого газа, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса отпускаемого сжатого газа, цена за килограмм и стоимость.
Колонки раздаточные сжатого природного газа Helix серии 6000 CNG состоят из: расходомера массового CNGmass (регистрационный номер 37965-14) производства фирмы Endress+Hauser Flowtec AG, Швейцария; электронно-вычислительного устройства OTP-ELT CNG производства фирмы «Wayne Fueling Systems Sweden AB»», Швеция; раздаточного рукава с краном, выдерживающего давление не менее 35 МПа, индикатора.
Общий вид колонок раздаточных сжатого природного газа Helix серии 6000 CNG представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

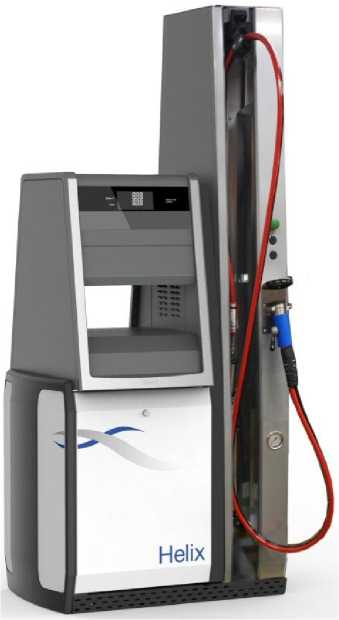

Рисунок 1 - Общий вид средства измерений

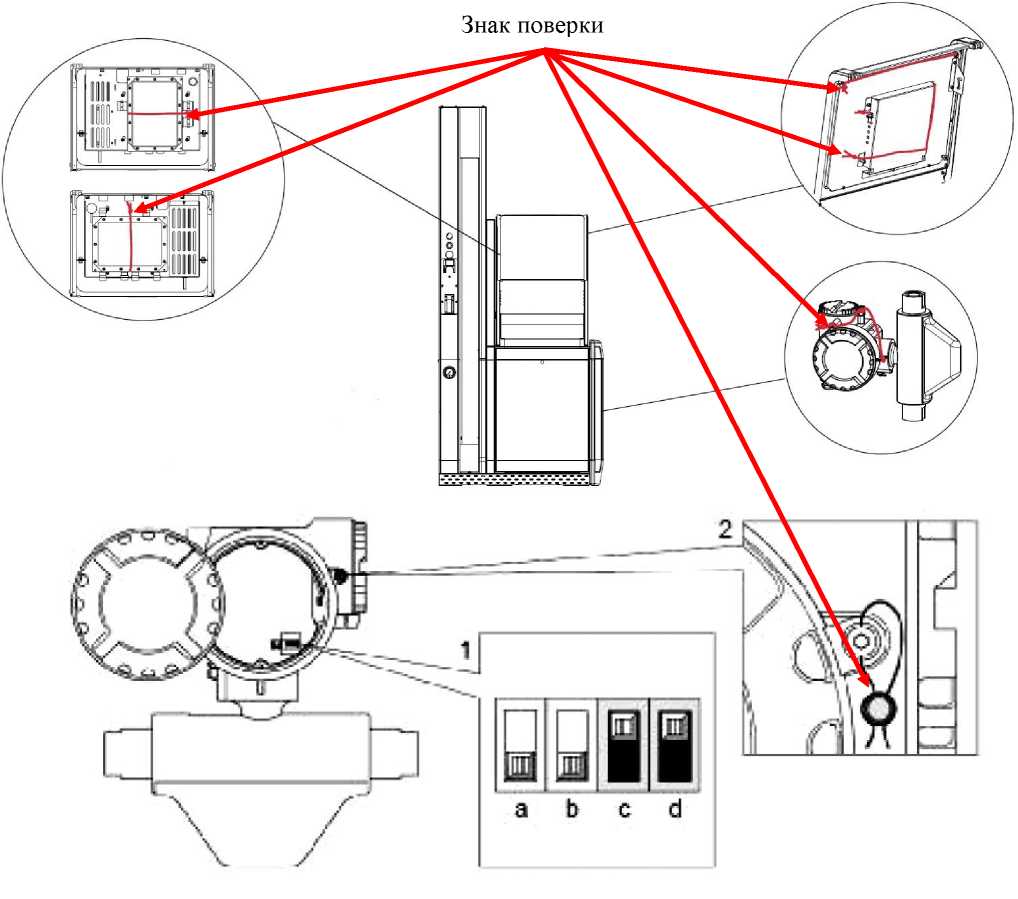

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон расходов, кг/мин |
от 0,8 до 80 |
|
Минимальная доза отпуска сжатого газа, кг |
5 |
|
Пределы допускаемой относительной погрешности колонки, % |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное давление сжатого газа, МПа |
25 |
|
Напряжение электропитания, В |
230 +23 |
|
Частота напряжения питания, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Масса, кг, не более |
300 |
|
Габаритные размеры, мм, не более |
2050x893x600 |
|
Длина раздаточного рукава, м |
от 3,5 до 6,0 |
|
Маркировка взрывозащиты |
II Gb IIA T3 X |
|
Условия эксплуатации:
|
от -40 до +60 от 84,0 до 106,7 до 100 |
