Номер по Госреестру СИ: 65990-16
65990-16 Колонки раздаточные
(Helix серии AdBlue)
Назначение средства измерений:
Колонки раздаточные Helix серии AdBlue предназначены для измерений объёма присадки к дизельному топливу на основе водных растворов мочевины (карбамида) торговых марок AdBlue, DEF и других при выдаче её в баки транспортных средств.
Внешний вид.
Колонки раздаточные
Рисунок № 1
Внешний вид.
Колонки раздаточные
Рисунок № 2
Внешний вид.
Колонки раздаточные
Рисунок № 3
Программное обеспечение
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
iGEM SW ver. 12.XX |
Номер версии (идентификационный номер) ПО |
12.XX |
Цифровой идентификатор ПО (контрольная сумма) |
555F |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений колонок раздаточных Helix AdBlue - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на маркировочную табличку колонки фотолитографическим способом и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют. Поверкаосуществляется по документу РТ-МП-3069-449-2016 «ГСИ. Колонки раздаточные Helix серии AdBlue. Методика поверки», утверждённому ФБУ «Ростест - Москва» 29 июля 2016 г.
Основные средства поверки:
-
- эталонные мерники 2 - го разряда по ГОСТ 8.400-2013, вместимостью 5, 10, 20 дм3;
-
- секундомер, погрешность ±0,4 с;
-
- термометр, цена деления 0,1 °С, диапазон измерений от минус 25 до плюс 60 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, на электронный блок и измеритель объема iMeter.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным Helix серии AdBlueТехническая документация «Wayne Fueling Systems Sweden AB», Швеция.
Изготовитель
Фирма «Wayne Fueling Systems Sweden AB», ШвецияHanogatan 10, Box 50559, SE-202 15 Malmo, Sweden
Тел.: +46 40 360 500; Факс: +46 40 150 381
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: +7 (495) 544 00 00
web: www.rostest.ru; E-mail: info@rostest.ru
Принцип работы колонок раздаточных Helix серии AdBlue состоит в следующем: жидкость из резервуара при помощи насоса через фильтр и приёмный клапан подаётся в измеритель объёма, из которого через раздаточный рукав с краном поступает в бак транспортного средства.
Информация о количестве жидкости, прошедшей через измеритель объёма, поступает в электронно-вычислительное устройство колонок. На цифровом табло колонки отображаются количество отпущенной жидкости, его цена и стоимость.
Установка показаний на цифровом табло выданного объёма жидкости в положение нуля производится автоматически при снятии раздаточного рукава с краном.
Колонки состоят из следующих основных элементов: корпуса, измерительного блока, блока электроники, раздаточного рукава с краном.
В качестве измерителя объема используется специальная модификация iMeter™ (Wayne Fueling Systems Brazil, Бразилия).
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха. Измерительный блок может комплектоваться электронагревателем с системой циркуляции жидкости AdBlue, предотвращающей её замерзание в трубопроводах колонки при отрицательных температурах окружающего воздуха. Колонки могут оснащаться блоком для электронных расчётов по кредитным картам, дополнительным дисплеем. В колонках, дополнительно, может быть установлен электромеханический счётчик суммарного объёма.
Обозначения колонок: Helix серии AdBlue X1 (Х2/Х3) X4 Х5 X6 X7 X8,
где указывается:
серия - 6000;
Xi - тип стойки:
C - тип C-образного вида.
Х2 - конструкция (используется один или более символов для обозначения в зависимости от заказанной комплектации):
N - узкая;
H - верхний шланг;
X3 - расположение:
LM - ориентация шлангов на проезд зеркально;
X4 - количество входов: от 1 до 5.
X5 - количество выходов: от 1 до 8.
X6 - количество гидравлических блоков: до 5
X7 - количество раздаточных рукавов / кранов на одной стороне:
X8 - базовые технические характеристики: используется один или более символов для обозначения, в зависимости от заказанной комплектации, например:
D - добавка;
M - мультимедиа;
P - платежный модуль;
T - платежный терминал и другие обозначения.
Также могут быть указан номинальный расход, л/мин для каждого гидравлического блока.
Внешний вид колонок представлен на рисунке 1.
Рисунок 1- Колонка раздаточная Helix 6000 AdBlue
Схемы нанесения знака поверки представлены на рисунках 2 - 4.

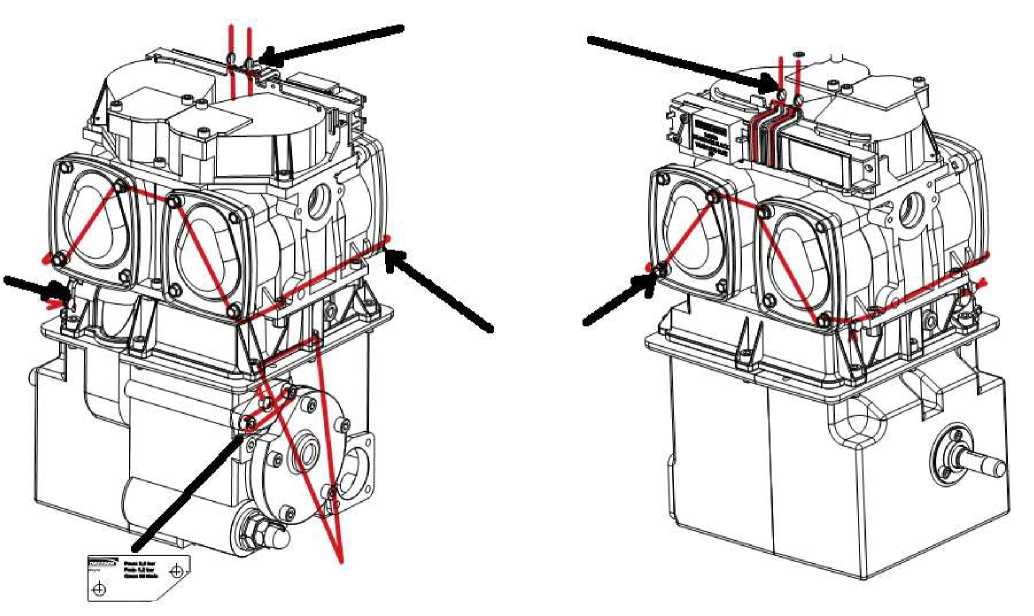

Рисунок 2- Схема нанесения знака поверки на iMeter

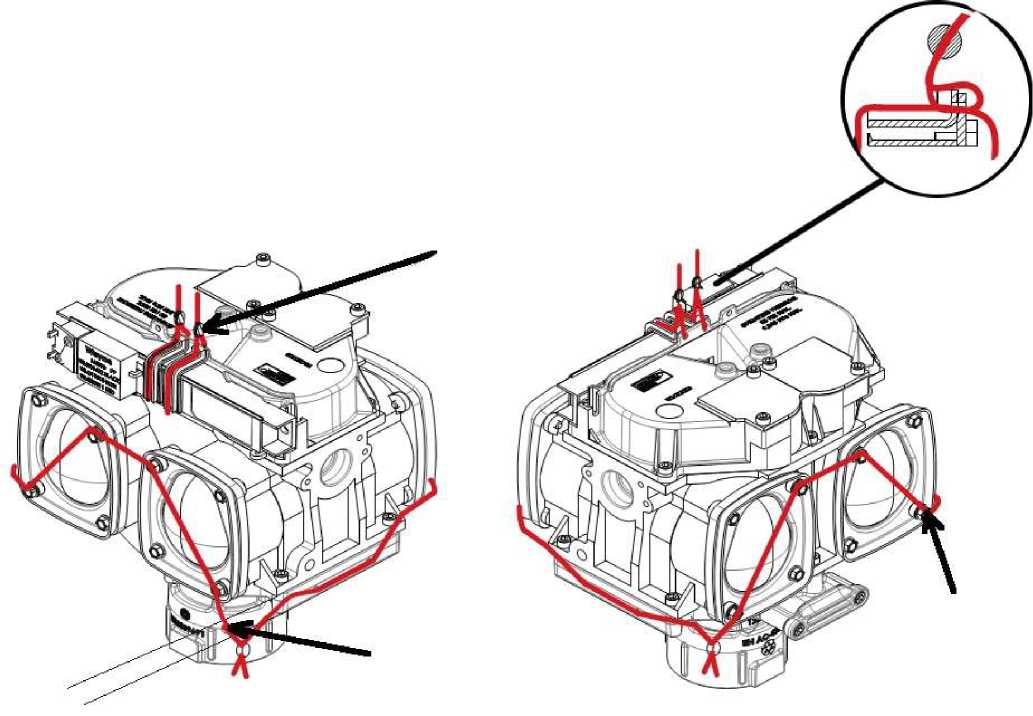

Рисунок 3- Схема нанесения знака поверки на iMeter

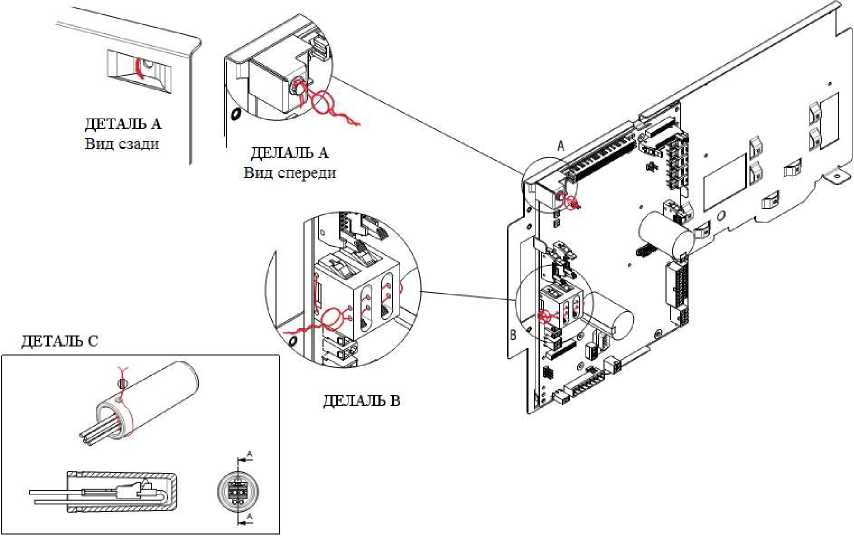

Рисунок 4- Схема нанесения знака поверки на электронный блок
Таблица 2-
Наименование параметра |
Значение |
Номинальный расход жидкости, л/мин |
40 |
Наименьший расход жидкости, л/мин |
2 |
Минимальная доза выдачи жидкости, л |
5 |
Пределы допускаемой основной относительной погрешности измерений объёма жидкости при температуре окружающей среды (20±5) °С, %
|
±0,25 ±0,4 |
Продолжение таблицы 2
Наименование параметра |
Значение |
Пределы допускаемой дополнительной относительной погрешности измерений объёма жидкости при температуре, отличной от (20 ± 5) °С, в пределах температур окружающей среды и жидкости от минус 25 до плюс 60 °С, % |
±0,25 |
Напряжение электропитания, В |
+10% 230 -15% |
Потребляемая мощность, Вт, не более |
450 |
Масса, кг, не более |
215 |
Габаритные размеры, мм, не более |
2200x2250x670 |
Условия эксплуатации:
|
до 95 от 84,0 до 106,7 от -25 до +60 |
Маркировка взрывозащиты |
II Gb IIA T3 X |
