Номер по Госреестру СИ: 66793-17
66793-17 Счетчики крыльчатые холодной и горячей воды
(Maddalena)
Назначение средства измерений:
Счетчики крыльчатые холодной и горячей воды Maddalena (далее счетчики) предназначены для измерений объёма холодной питьевой и горячей воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу в жилых домах, а также в других промышленных зданиях.
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 1
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 2
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 3
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 4
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 5
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 6
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.03.2022
Номер записи - 158283
ID в реестре СИ - 380683
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для гор.воды; 6 лет - хол.
Наличие периодической поверки - Да
Модификации СИ
DS-TRP-20, DS TRP Ду25, CPSD PLUS, COS/P8, CDSD, CDS/DS, cds/d8, CDS, CD SD PLUS Ду-15, CD SD Plus Ду 20, CD SD PLUS EVO, CD SD PLUS DN20, CD SD PLUS DN15, CD SD PLUS, CD SD, 66793-17, 1220095671, 1220095517, -,
Производитель
Изготовитель - Фирма "Maddalena S.p.A."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 1047
Выдано извещений - 26
Кол-во периодических поверок - 929
Кол-во средств измерений - 408
Кол-во владельцев - 154
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 1858 дн.
Приказы РСТ, где упоминается данный тип СИ
№418 от 2017.03.01 Об утверждении типов СИ (66 позиций)
№713 от 2017.04.06 Об утверждении типов средств измерений
№147 от 2025.01.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Счетчики крыльчатые холодной и горячей воды (Maddalena)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Maddalena S.p.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31105-06 01.03.2016 |
Счётчики холодной и горячей воды турбинные, WP, WS, WMAP, WPV Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
4 года - для гор.воды; 6 лет - хол. | |
|
31106-06 01.03.2016 |
Теплосчетчики, DIALOG, DS WP-XKA, DS M-TXKA 413, INT 5 Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
ОТ |
4 года |
|
31107-06 01.03.2016 |
Счетчики холодной и горячей воды крыльчатые, CD S/D8, CD ONE TRP, DS TRP, DS TRP V, DS S/D Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
4 года - для гор.воды; 6 лет - хол. | |
|
66792-17 01.03.2022 |
Счётчики холодной и горячей воды турбинные, Maddalena Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. |
|
66793-17 01.03.2022 |
Счетчики крыльчатые холодной и горячей воды, Maddalena Фирма "Maddalena S.p.A." (ИТАЛИЯ ) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
Кто поверяет Счетчики крыльчатые холодной и горячей воды (Maddalena)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭКОНОММОНТАЖСЕРВИС" (RA.RU.310596) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПТК" (RA.RU.311923) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221) | 53 | 1 | 39 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОФ-БАЛАНСИР" (RA.RU.314210) | 26 | 4 | 0 | 26 | 0 | 0 | 0 | 0 | ||
| ООО "НТЦ Н2О-ТЕХНОЛОГИИ" (RA.RU.314262) | 25 | 4 | 0 | 25 | 0 | 0 | 0 | 0 | ||
| ООО "ЭТАЛОН-СЕРВИС" (RA.RU.312141) | 8 | 1 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ООО "ЕДИНЫЙ ЦЕНТР ЭКОНОМИИ РЕСУРСОВ" (РОСС RU.0001.310287) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МОСВОДОСТРОЙ" (RA.RU.312720) | 53 | 3 | 22 | 1 | 0 | 0 | 0 | |||
| ООО "ВТК СЕРВИС" (RA.RU.312815) | 10 | 0 | 10 | 0 | 0 | 0 | 0 | |||
| ООО "ДБУ" (RA.RU.312665) | 195 | 0 | 169 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦМОНТАЖ" (РОСС RU.0001.310211) | 9 | 0 | 9 | 0 | 0 | 0 | 0 | |||
| ООО "ДОСТУПНЫЙ СЕРВИС" (RA.RU.311893) | 10 | 0 | 10 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 8 | 2 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ООО "ГК ВОДОПРОЕКТ" (RA.RU.312191) | 18 | 1 | 0 | 15 | 0 | 0 | 0 | 0 | ||
| ООО "ВОДОМОНТАЖ" (RA.RU.310550) | 53 | 0 | 53 | 0 | 0 | 0 | 0 | |||
| ООО "ГЦУИЭР" (РОСС RU.0001.310256) | 76 | 12 | 0 | 71 | 8 | 0 | 0 | 0 | ||
| ООО "АКВАТЕХНИКА" (RA.RU.312333) | 24 | 4 | 0 | 24 | 0 | 0 | 0 | 0 | ||
| ООО "ДЮКС" (RA.RU.311687) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП ГУСЕНКОВА ЕЛЕНА БОРИСОВНА (RA.RU.320018) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 27 | 0 | 27 | 0 | 0 | 0 | 0 | |||
| ООО "СТЭК" (RA.RU.311514) | 7 | 0 | 7 | 0 | 0 | 0 | 0 | |||
| Я) "ЦЕНТР ЖКХ И ЭНЕРГОЭФФЕКТИВНОСТИ" (RA.RU.311734) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 2 | 2 | 0 | 2 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "МС-РЕСУРС" (RA.RU.312581) | 3 | 0 | 3 | 3 | 0 | 0 | 0 | |||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 34 | 0 | 30 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СТРОЙГАРАНТ-М" (RA.RU.312641) | 31 | 8 | 0 | 28 | 0 | 0 | 0 | 0 | ||
| ООО "ЛОЦМАНГРУПП" (RA.RU.312197) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЕИРЦ-ГРУПП" (RA.RU.312555) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЭКОНОММОНТАЖСЕРВИС" (RA.RU.310596) | 24 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ООО "Н2О-ТЕХНОЛОГИИ" (RA.RU.311882) | 10 | 0 | 10 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "РЕСУРС-КОНТРОЛЬ" (RA.RU.310530) | 19 | 1 | 0 | 19 | 0 | 0 | 0 | 0 | ||
| ООО "МОССПЕЦСЕРВИС" (РОСС RU.0001.310425) | 34 | 0 | 30 | 0 | 0 | 0 | 0 | |||
| ООО "МОСМЕТРОЛОГИЯ" (РОСС RU.0001.310419) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО ГК "ОБЛГАЗЭНЕРГОМОНТАЖ" (RA.RU.311448) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "РЕСУРС-КОНТРОЛЬ" (RA.RU.310530) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО МС "ПРОФТЕХКОМ" (RA.RU.312822) | 7 | 0 | 7 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 8 | 2 | 0 | 8 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 38 | 0 | 38 | 6 | 38 | 0 | 38 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "СУС" (RA.RU.312520) | 43 | 9 | 0 | 43 | 1 | 0 | 0 | 0 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО «ПСГ» (RA.RU.312868) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭТАЛОНТЕХ" (RA.RU.430288) | 35 | 0 | 35 | 0 | 0 | 0 | 0 | |||
| ООО "ЖКХ-СЕРВИС" (RA.RU.313719) | 34 | 5 | 0 | 34 | 1 | 0 | 0 | 0 | ||
| ООО "ЦМС" (RA.RU.430291) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "НЦМ ИМ. Т.Н. ПРАХОВОЙ" (RA.RU.314030) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "РУСТЕСТ" (RA.RU.314192) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "СЕРВИСПОС" (RA.RU.314409) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "МОССЧЁТЧИК" (RA.RU.314034) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО «ГМС» (RA.RU.312808) | 4 | 1 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОМЭНЕРГО" (RA.RU.312894) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 14 | 0 | 14 | 0 | 0 | 0 | 0 | ||
| ООО "ГОРОДСКАЯ МЕТРОЛОГИЧЕСКАЯ СЛУЖБА" (RA.RU.312906) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "БЮРО ПОВЕРКИ" (RA.RU.312621) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП Дьяченко Алексей Олегович (RA.RU.320019) | 3 | 0 | 3 | 2 | 0 | 0 | 0 | |||
| ООО "ЦСМ" (RA.RU.320059) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ООО "ИНЖИНИРИНГ" (RA.RU.312208) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| АО "ВОДОКАНАЛ" (RA.RU.312137) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦСМ "ЭТАЛОН" (RA.RU.312458) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ СЕРВИС" (RA.RU.312943) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ДОЗАТОР» (RA.RU.313989) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО «СТРОЙУЧЕТМЕТРОЛОГИЯ» (RA.RU.314007) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ИП ФАРУТИН АЛЕКСАНДР АЛЕКСАНДРОВИЧ (RA.RU.314192) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП Фомин С.В. (RA.RU.314132) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ГМС" (RA.RU.312906) | 3 | 2 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМЛ" (RA.RU.314452) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОМЕТР" (RA.RU.314482) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ГОРВОДОУЧЕТ+" (RA.RU.312363) | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ООО "УК "РЕНЕССАНС" (RA.RU.314588) | 4 | 2 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "ЖИЛИЩНИК" (RA.RU.314750) | 2 | 2 | 0 | 2 | 1 | 0 | 0 | 0 | ||
| ООО ЦСМ "ПРИБОРСЕРВИС" (RA.RU.314153) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ВТК СЕРВИС +" (RA.RU.312815) | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | ||
| Индивидуальный предприниматель МАТВЕЕВА ЕКАТЕРИНА СЕРГЕЕВНА(ИП МАТВЕЕВА Е.С.) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "СТАНДАРТ" (RA.RU.312647) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики крыльчатые холодной и горячей воды (Maddalena)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
1478 | 865 |
|
ФБУ НИЦ ПМ-Ростест Москва |
302 | 865 |
|
ФБУ НИЦ ПМ-Ростест Москва |
816 | 865 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам крыльчатым холодной и горячей воды Maddalena
Техническая документация фирмы «MADDALENA S.p.A.», Италия
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Поверка
Поверкаосуществляется по документу МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки».
Основное средство поверки:
установка поверочная расходомерная «Водоучет» 2 разряда по ГОСТ 8.510-2002 (регистрационный номер 40402-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке. Для счетчиков DS TRP, DS TRP V и DS SD знак поверки наносится ещё и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
Изготовитель
Фирма «MADDALENA S.p.A.», Италия
Адрес: VIA G.B. Maddalena, 2/4, 33040 POVOLETTO (UD)
E-mail: info@maddalena.it
Тел./факс: +39 (0432) 634-811 / +39 (0432) 679-820
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Скорость вращения крыльчатого преобразователя пропорциональна расходу воды. В счетчиках CD SD PLUS, CD SD PLUS EVO, DS SD число оборотов крыльчатки через магнитную муфту передается в счетный механизм. В счетчиках CD ONE TRP, DS TRP, DS TRP V число оборотов крыльчатки передается в счетный механизм при помощи общего вала.
Счетчики состоят из крыльчатого преобразователя расхода и счетного механизма. Счетчики CD SD PLUS, CD SD PLUS EVO, CD ONE TRP являются одноструйными, а счетчики DS TRP, DS TRP V, DS SD относятся к многоструйным. При этом в счетчиках CD SD PLUS, CD SD PLUS EVO имеется восьмиразрядный роликовый указатель и один стрелочный указатель, а в счетчиках CD ONE TRP, DS TRP, DS TRP V и DS SD - пятизарядный роликовый указатель и четыре стрелочных указателя. Кроме того, во всех типах счетчиков применяется стекло повышенной прочности с вакуумированной полостью шкалы, что позволяет применять счетчики при давлении до 1,6 МПа и защищает шкалу от попадания внутрь грязи и конденсата. Также, отличительной особенностью счетчиков является использование в них сапфировых подпятников в качестве подшипников скольжения оси крыльчатки. Это обеспечивает высокую точность проводимых измерений и большой ресурс работы счетчиков.
Счетчики DS SD, устанавливаются только горизонтально, счетчики CD SD PLUS, CD SD PLUS EVO, CD ONE TRP, DS TRP устанавливаются и вертикально и горизонтально. Счетчики DS TRP V устанавливаются только в вертикальном положении.
Счетчики выпускаются в следующих модификациях: CD SD PLUS, CD SD PLUS EVO, DS SD, CD ONE TRP, DS TRP, DS TRP V, которые отличаются исполнением на горячую и холодную воду, метрологическими и техническими характеристиками, приведенными в таблицах 1, 2, 3, 4, 5, 6, 7.
Общий вид счетчиков представлен на рисунках 1, 2, 3, 4, 5, 6.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 7.

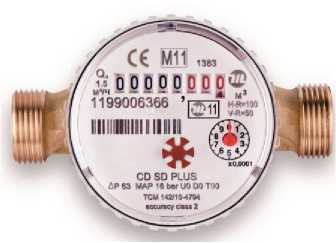

Рисунок 1 - Общий вид CD SD PLUS

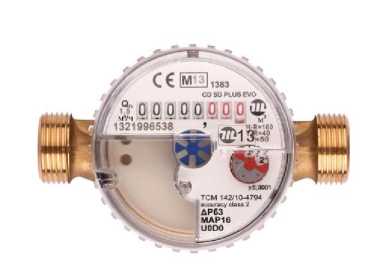

Рисунок 2 - Общий вид CD SD PLUS EVO

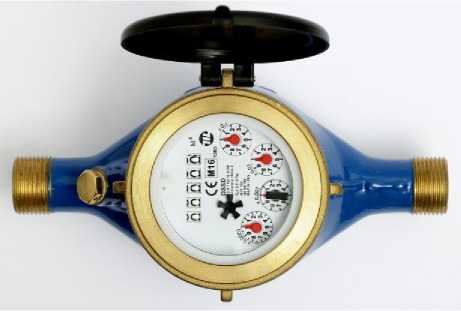

Рисунок 3 - Общий вид DS SD

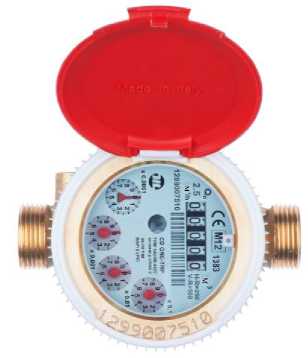

Рисунок 4 - Общий вид CD ONE TRP

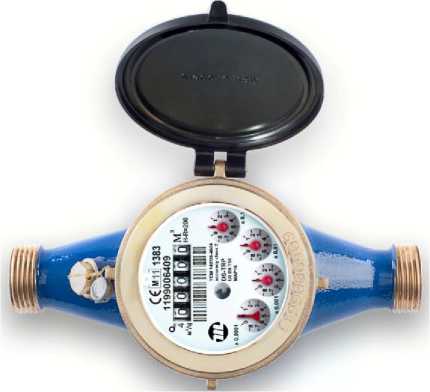

Рисунок 5 - Общий вид DS TRP

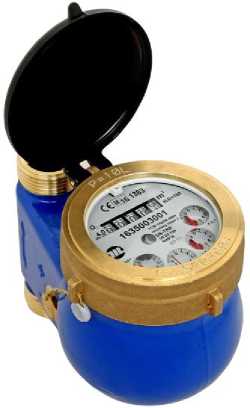

Рисунок 6 - Общий вид DS TRP V

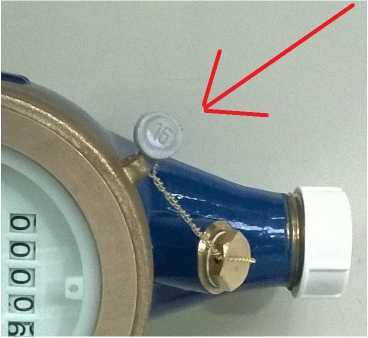

Рисунок 7 - Схема пломбировки счетчиков DS TRP, DS SD, DS TRP V
Пломбирование счетчиков крыльчатых холодной и горячей воды Maddalena CD ONE TRP, CD SD PLUS и CD SD PLUS EVO не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики счетчиков крыльчатых холодной и горячей воды
CD SD PLUS, CD SD PLUS EVO, CD ONE TRP
|
Наименование характеристики |
Значение | ||||||
|
CD SD PLUS, CD SD PLUS EVO |
CD ONE TRP | ||||||
|
Диаметр условного прохода, мм |
15 |
20 |
15 |
20 |
25 | ||
|
Номинальный расход, Qn, м3/ч |
1,5 |
2,5 |
1,5 |
2,5 |
3,5 | ||
|
Максимальный расход Qmax, м3/ч |
3 |
5 |
3 |
5 |
7 | ||
|
Переходный расход Qt, м3/ч |
0,12 |
0,20 |
0,12 |
0,0225 |
0,20 |
0,0375 |
0,28 |
|
Минимальный расход Qmin, м3/ч |
0,03 |
0,05 |
0,03 |
0,015 |
0,05 |
0,025 |
0,07 |
|
Порог чувствительности, м3 /ч |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 | ||
|
Максимальное рабочее давление, МПа |
1,6 | ||||||
|
Потеря давления, МПа, не более |
0,1 | ||||||
|
Диапазон температур измеряемой среды: счетчики холодной воды, °С счетчики горячей воды, °С |
от +5 до +50 от +5 до +90 | ||||||
|
Емкость индикаторного устройства, м3 |
99999 | ||||||
|
Наименьшая цена деления индикаторного устройства, м3 |
0,00005 | ||||||
|
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax |
±5 ±2 | ||||||
Таблица 2 - Основные технические характеристики счетчиков крыльчатых холодной и горячей воды CD SD PLUS, CD SD PLUS EVO, CD ONE TRP
|
Наименование |
Значение | ||||
|
характеристики |
CD SD PLUS, |
CD ONE TRP | |||
|
CD SD P] |
LUS EVO | ||||
|
Резьбовое соединение, дюйм |
G3/4 |
G1 |
G3/4 |
G3/4 |
G11/4 |
|
Габаритные размеры, мм, не более | |||||
|
-длина |
110 |
130 |
110 |
130 |
160 |
|
-ширина |
73 |
73 |
83 |
83 |
83 |
|
-высота |
74 |
74 |
87 |
87 |
87 |
|
Масса, кг, не более |
0,45 |
0,50 |
0,75 |
0,92 |
1,25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +50 | ||||
|
- относительная влажность | |||||
|
воздуха, без конденсата, % |
от 5 до 95 | ||||
|
- атмосферное давление, кПа |
от 90 до 110 | ||||
|
Средний срок службы, лет |
12 | ||||
|
Средняя наработка на отказ, ч |
90000 | ||||
Таблица 3 - Метрологические характеристики счетчиков крыльчатых холодной и горячей воды
DS S/D
|
Наименование характеристики |
Значение | |||||
|
Диаметр условного прохода, мм |
15 |
20 |
25 |
30 |
40 |
50 |
|
Номинальный расход, Qn, м3/ч |
1,5 |
2,5 |
3,5 |
5,0 |
10,0 |
15,0 |
|
Максимальный расход Qmax, м3/ч |
3,0 |
5,0 |
7,0 |
10,0 |
20,0 |
30,0 |
|
Переходный расход Qt, м3/ч |
0,12 |
0,2 |
0,28 |
0,40 |
0,80 |
3,00 (2,25*) |
|
Минимальный расход Qmin, м3/ч |
0,03 |
0,05 |
0,07 |
0,10 |
0,20 |
0,45 (0,6*) |
|
Порог чувствительности, м3/ч |
0,01 |
0,01 |
0,02 |
0,022 |
0,035 |
0,05 |
|
Максимальное рабочее давление, МПа |
1,6 | |||||
|
Потеря давления, МПа, не более |
0,1 | |||||
|
Диапазон температур измеряемой среды: счетчики холодной воды, °С счетчики горячей воды, °С |
от +5 до +50 от +5 до +90 | |||||
|
Емкость индикаторного устройства, м3 |
99999 | |||||
|
Наименьшая цена деления индикаторного устройства, м3 |
0,00005 | |||||
|
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax |
±5 ±2 | |||||
Таблица 4 - Основные технические характеристики счетчиков крыльчатых холодной и горячей воды DS S/D
|
Наименование характеристики |
Значение | |||||
|
Резьбовое соединение, дюйм |
G3/4 |
G1 |
G1 1/4 |
G1 1/2 |
G2 |
G2 1/2 (**) |
|
Габаритные размеры, мм, не более | ||||||
|
-длина |
170 |
190 |
260 |
260 |
300 |
300 |
|
-ширина |
98 |
98 |
98 |
98 |
130 |
154 |
|
-высота |
114 |
114 |
123 |
123 |
163 |
175 |
|
Масса, кг, не более - резьбовое соединение |
1,45 |
1,61 |
2,3 |
2,37 |
4,5 |
9,5 |
|
- фланцевое соединение |
- |
- |
- |
- |
- |
14 |
|
Условия эксплуатации: | ||||||
|
- температура окружающей сре- | ||||||
|
ды, °С |
от +5 до +50 | |||||
|
- относительная влажность возду- | ||||||
|
ха, без конденсата, % |
от 5 до 95 | |||||
|
- атмосферное давление, кПа |
от 90 до 110 | |||||
|
Средний срок службы, лет |
12 | |||||
|
Средняя наработка на отказ, ч |
90000 | |||||
Таблица 5 - Метрологические характеристики счетчиков крыльчатых холодной воды DS TRP,
DS TRP V
|
Наименование характеристики |
Значение | |||||
|
Диаметр условного прохода, мм |
15 |
20 |
25 |
30 |
40 |
50 |
|
Номинальный расход, Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6 |
10,0 |
15,0 |
|
Максимальный расход Qmax, м3/ч |
3,0 |
5,0 |
7,0 |
12 |
20,0 |
30,0 |
|
Переходный расход Qt, м3/ч |
0,12 |
0,25 |
0,28 |
0,48 |
0,80 |
3,00 |
|
Минимальный расход Qmin, м3/ч |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
0,45 |
|
Порог чувствительности, м3/ч |
0,01 |
0,01 |
0,022 |
0,022 |
0,035 |
0,05 |
|
Максимальное рабочее давление, МПа |
1,6 | |||||
|
Потеря давления, МПа, не более |
0,1 | |||||
|
Диапазон температур измеряемой среды, °С |
от +5 до +50 | |||||
|
Емкость индикаторного устройства, м3 |
99999 | |||||
|
Наименьшая цена деления индикаторного устройства, м3 |
0,00005 | |||||
|
Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax |
±5 ±2 | |||||
Таблица 6 - Основные технические характеристики счетчиков крыльчатых холодной воды
D S TRP, D S TRP V
|
Резьбовое соединение, дюйм |
G3/4 |
G1 |
G1 1/4 |
G1 1/2 |
G2 |
G2 1/2 (**) |
|
Габаритные размеры, мм, не более | ||||||
|
-длина |
190 |
190 |
260 |
260 |
300 |
300 |
|
-ширина |
98 |
98 |
98 |
98 |
130 |
154 |
|
-высота |
114 |
114 |
123 |
123 |
163 |
175 |
|
Масса, кг, не более - резьбовое соединение |
1,45 |
1,60 |
2,30 |
2,40 |
4,5 |
9,5 |
|
- фланцевое соединение |
- |
- |
- |
- |
- |
14 |
|
Условия эксплуатации: | ||||||
|
- температура окружающей среды, | ||||||
|
°С |
от +5 до +50 | |||||
|
- относительная влажность возду- | ||||||
|
ха, без конденсата, % |
от 5 до 95 | |||||
|
- атмосферное давление, кПа |
от 90 до 110 | |||||
|
Средний срок службы, лет |
12 | |||||
|
Средняя наработка на отказ, ч |
90000 | |||||
* - характеристика указана для счетчика горячей воды ** - может имеет фланцевое исполнение по ГОСТ 12815-80
