66661-17 Машины универсальные испытательные
(Vibrophore)
Назначение средства измерений:
Машины универсальные испытательные Vibrophore (далее - машины) предназначены для измерений силы и деформации материалов на растяжение, сжатие и изгиб при статических или циклических испытаниях.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Vibrophore
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО "КАМАЗ" | Юридические лица | 1 | 4 | 4,00 |
| ФГУП «ЦИАМ им. П.И.Баранова» | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c5be2f9c-fedc-94b5-3d6b-3f632879ba92 | 66661-17 | 2022-06-09 | — | актуальная |
| 6dbf7d27-f9bd-9c3e-1193-0e0ce012e031 | 66661-17 | 2022-01-27 | 2022-06-09 | архивная |
| fe9c905f-be96-86c8-b1c5-597b5f6a63cf | 66661-17 | 2020-05-07 | 2022-01-27 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.


Программное обеспечение «testXpert R», «testXpert II» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
testXpert R |
testXpert II |
|
Номер версии (идентификационный номер ПО), не ниже |
1.4 |
3.6 |
|
Цифровой идентификатор ПО |
E9CEA807B6CD5BD551 |
8f888db7114c8ae48be8ca52 |
|
6C16E297116FE8 |
746f0155 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
приведены в разделе 2 руководства по эксплуатации.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Zwick GmbH & Co. KG», Германия
Принцип действия машин в статическом режиме основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Принцип действия машин в циклическом режиме основан на электромагнитной системе генерирования нагрузки.
Машины состоят из основания, на котором на пружинах закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления. На подвижной траверсе установлен динамический привод, состоящий из управляющего магнита, колеблющихся рабочих масс, пружин и вибрационной головки с верхним захватом.
Испытываемый образец закрепляется в захватах вибрационной головки и неподвижной траверсы, скорость перемещения подвижной траверсы задаётся электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на неподвижной траверсе или между захватом и динамическим приводом. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений.
Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Подвижная траверса перемещается по направляющим колоннам с помощью шариковинтовых пар, приводимых электродвигателем, который может располагаться как в нижней, так и в верхней части нагружающей рамы.
Машины комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым датчики продольной и поперечной деформации могут быть контактными или бесконтактными.
К настоящему типу средств измерений относятся машины следующих модификаций Vibrophore 50, Vibrophore 100, Vibrophore 250, Vibrophore 500, Vibrophore 1000, отличающихся дизайном, габаритными размерами, диапазоном измерений силы.

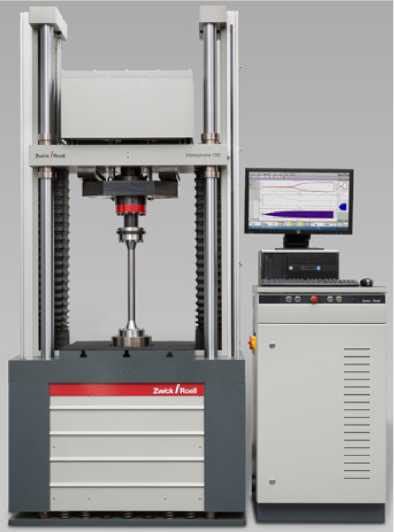

Общий вид машин приведён на рисунке 1.
Рисунок 1 - Общий вид машин универсальных испытательных Vibrophore 50, Vibrophore 100, Vibrophore 250, Vibrophore 500, Vibrophore 1000
Наименование модификации указано на фронтальной стороне машин. Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.

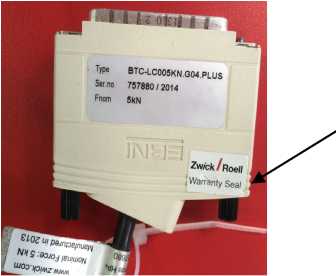

Место пломбировки показано на рисунке 2.
