Номер по Госреестру СИ: 66569-17
66569-17 Весы неавтоматического действия напольные
(ВЗ-ТВ, ВЗ-СВ)
Назначение средства измерений:
Весы неавтоматического действия напольные ВЗ-ТВ, ВЗ-СВ (далее - весы) предназначены для статического измерения массы грузов.
Внешний вид.
Весы неавтоматического действия напольные
Рисунок № 1
Внешний вид.
Весы неавтоматического действия напольные
Рисунок № 2
Внешний вид.
Весы неавтоматического действия напольные
Рисунок № 3
Внешний вид.
Весы неавтоматического действия напольные
Рисунок № 4
Внешний вид.
Весы неавтоматического действия напольные
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменений ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы.
Знак поверки в виде наклейки наносится на лицевую панель весов и (или) оттиск поверительного клейма наносится на крепежные винты задней стенки корпуса показывающего устройства.
Для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки применяется пломбировка крепежного элемента корпуса показывающего устройства либо пломбировка переключателя настройки.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже v. 1.00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, расположенную на корпусе весов .
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия напольным ВЗ-ТВ, ВЗ-СВ
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ТУ 8423-014-33113788-16 Весы неавтоматического действия ВЗ-ВТ, ВЗ-ТВ, ВЗ-СВ. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).
Основные средства поверки:
- рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массы от 1 до 20 кг, 50 кг, 100 кг, 500 кг класса точности М1 по ГОСТ OIML 111-1-2009 «Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3 и М3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбы как показано на рисунке 2.
Изготовитель
Общество с ограниченной ответственностью «СпецТехМаш» (ООО «СпецТехМаш») ИНН 7811568213Юридический адрес: 192029, Российская Федерация, город Санкт-Петербург, проспект Обуховской Обороны, дом 48, литер А, помещение 3Н
Телефон: +7 (813) 704-31-33
Факс: +7 (813) 704-31-33
E-mail: info@stmzavod.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный массе грузе. Аналоговый электрический сигнал преобразуется в цифровой вид в аналогоцифровом преобразователе (АЦП) терминала и результаты взвешивания выводятся на дисплей.
Конструктивно весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с встроенным весоизмерительным тензорезисторным датчиком и расположенного на стойке терминала.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1).
В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):
-
- вычисление стоимости товаров по массе и цене заранее введенной оператором цены за единицу товара.
Весы выпускаются в двух исполнениях ВЗ-ТВ и ВЗ-СВ, отличающихся размерами грузоприемного устройства, значениями максимальной нагрузки (Max) и поверочного интервала (е).
На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:
-
- наименование и обозначение весов;
-
- товарный знак предприятия-изготовителя;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значение поверочного интервала (е);
-
- значение действительной цены деления (шкалы) (d);
-
- обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);
-
- знак утверждения типа средств измерений;
-
- максимальный диапазон устройства выборки массы тары (Т-);
-
- диапазон рабочих температур;
-
- номер весов по системе нумерации предприятия-изготовителя.
Общий вид весов различного исполнения представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место пломбиро

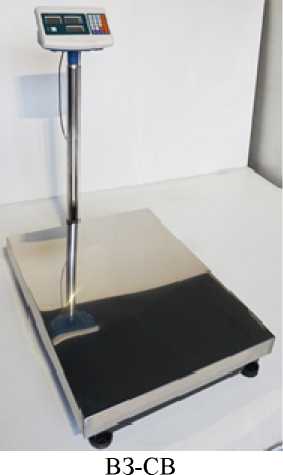

Рисунок 1 - Общий вид весов
для нанесения знака поверки
Рисунок 2 - Схема пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки
Класс точности весов по ГОСТ OIML R 76-1-2011....................................средний (III)
Значения Min, Мах, е, d, пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), число поверочных интервалов (n) весов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Обозначение весов |
Max, кг |
Min, кг |
e=d, г |
Интервалы взвешивания, кг |
mpe, г |
n |
ВЗ-ТВ |
150 |
1 |
50 |
от 1 до 25 включ. |
±25 |
3000 |
св. 25 до 100 включ. |
±50 | |||||
св. 100 до 150 включ. |
±75 | |||||
ВЗ-СВ |
500 |
2 |
100 |
от 2 до 50 включ. |
±50 |
5000 |
св. 50 до 200 включ. |
±100 | |||||
св. 200 до 500 включ. |
±150 |
Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
Показания индикации массы, кг, не более |
Мах + 9е |
Диапазон выборки массы тары (Т-), % от Max |
от 0 до 100 |
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
±2 |
Диапазон первоначальной установки нуля, % от Max, не более |
±10 |
Технические характеристики весов приведены в таблице 4.
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон рабочих температур, оС |
от -10 до +40 |
Напряжение питания, В :
|
от 187 до 242 |
тока |
от 4 до 4,8 |
Потребляемая мощность, В • А, не более |
12 |
Тип аккумуляторной батареи |
Свинцово-кислотная, 4 В, 4 А^ч |
Продолжение таблицы 4
Наименование характеристики |
Значение характеристики |
Время непрерыной работы от полностью заряженной батареи, ч, не более |
12 |
Габаритные размеры грузоприемной платформы (длинахширина), мм: - для исполнения ВЗ-ТВ |
400x500 |
- для исполнения ВЗ-СВ |
600x800 |
Масса, кг, не более: - для исполнения ВЗ-ТВ |
18,5 |
- для исполнения ВЗ-СВ |
29,5 |
Средняя наработка на отказ, ч |
19000 |
Средний срок службы, лет |
10 |
