Номер по Госреестру СИ: 66403-17
66403-17 Анализаторы числа падения
(Alphatec FNo)
Назначение средства измерений:
Анализаторы числа падения Alphatec FNo предназначены для автоматического измерения времени падения шток-мешалки в пробирке, заполненной клейстеризированной водно-мучной суспензии.
Внешний вид.
Анализаторы числа падения
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.01.2027
Номер записи - 157856
ID в реестре СИ - 380256
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, Alphatec FNo, -,
Производитель
Изготовитель - Фирма "FOSS Analytical Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2387 от 2021.10.26 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
Наличие аналогов СИ: Анализаторы числа падения (Alphatec FNo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66403-17 Анализаторы числа падения (Alphatec FNo) Фирма "FOSS Analytical Co., Ltd." (КИТАЙ ) |
81582-21 Приборы для определения числа падения (ПЧП-М) Общество с ограниченной ответственностью "Биофизическая аппаратура" (ООО "БФА") (РОССИЯ г. Москва) |
Кто поверяет Приборы для определения числа падения (ПЧП-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для определения числа падения (ПЧП-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
5700 | 4047 |
|
ФБУ Челябинский ЦСМ Челябинская область |
2394 | 4047 |
Программное обеспечение
Анализаторы оснащены встроенным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Foss Alphatec FNo |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.1.2.5 |
|
Цифровой идентификатор ПО |
- |
Все ПО является метрологически значимым и выполняет следующие функции:
§ управление работой анализатора;
§ индикацию результатов измерений;
§ хранение результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам числа падения Alphatec FNoТехническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-2046-2016 «Анализаторы числа падения Alphatec FNo. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 30.09.2016 года.
Основные средства поверки:
- секундомер электронный СЧЕТ-1 М (пределы допускаемой абсолютной погрешности (1540-5П+0,01), регистрационный номер в Федеральном информационном фонде 40929-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на левую панель анализаторов, как показано на рисунке 1.
Изготовитель
не осуществляет пломбирование анализаторов.
Рисунок 1 - Внешний вид анализаторов числа падения Alphatec FNoПрограммное обеспечение Анализаторы оснащены встроенным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Foss Alphatec FNo |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.1.2.5 |
|
Цифровой идентификатор ПО |
- |
§ управление работой анализатора;
§ индикацию результатов измерений;
§ хранение результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений числа падения, с |
от 60 до 400 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении интервалов времени, с |
±1,0 |
|
Габаритные размеры (Д*Ш*В), мм, не более: -основной блок -блок охлаждения |
350x260x507 350x260x370 |
|
Масса, кг, не более -основной блок |
18 |
|
-блок охлаждения |
6 |
|
Наработка на отказ, ч, не менее |
4800 |
|
Средний срок службы, лет |
8 |
|
Напряжение питания сети переменного тока частотой (50±1) Гц, В |
220 +22 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Условия эксплуатации: о -диапазон температуры окружающего воздуха, С |
от +15 до +29 |
|
-диапазон относительной влажности окружающего воздуха (при +25 оС), %, не более |
80 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106 |
Комплектность средства измерений Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор числа падения Alphatec FNo |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП-242-2046-2016 |
1 экз. |
Основные средства поверки:
- секундомер электронный СЧЕТ-1 М (пределы допускаемой абсолютной погрешности (1540-5П+0,01), регистрационный номер в Федеральном информационном фонде 40929-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на левую панель анализаторов, как показано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам числа падения Alphatec FNo Техническая документация изготовителя.
Фирма «FOSS Analytical Co.,Ltd.», Китай
Адрес: 6, Louyang Road, Building 1, 215121,SIP, P.R.China
Тел.: +86 512 6292 0100; Факс: +86 512 6280 5630
Заявитель
ООО «Фосс Электрик»
Адрес: 105066, Москва, ул. Новорязанская, д.31/7, корп.24
Тел.: +7 495-640-76-10, +7 495-640-76-11
E-mail: ak@foss.dk
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (812) 251-76-01,факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия анализаторов основан на измерении времени свободного падения шток-мешалки определенной массы в вискозиметрической пробирке, заполненной водномучной суспензией, на заданное расстояние. В анализаторе установлено две пробирки и две шток-мешалки. Процедура измерения осуществляется следующим образом.
Первые 5 секунд пробирки прогреваются в водяной бане и находящаяся в них суспензия клейстеризуется. Затем в течение 55 секунд содержимое перемешивается шток-мешалками. На шестидесятой секунде шток-мешалки останавливаются в верхнем положении, освобождаются из захватов и под собственным весом опускаются вниз. Длительность падения шток-мешалок на заданную глубину зависит от вязкости клейстера, который разжижается за счет активности альфа-амилазы. Для каждой из двух пробирок измеряются интервалы времени Т1 и Т2 от момента опускания их в водяную баню до окончания падения соответствующих шток-мешалок на заданную глубину. Результаты измерений отображаются на дисплее анализатора. Среднее арифметическое значение интервалов времени Т1 и Т2, выраженное в секундах, принимается за «число падения», которое соответствует определению по ГОСТ 30498-97 или по ГОСТ 27676-88).
Анализаторы состоят из основного блока, в состав которого входит автоматическая мешалка и баня водяная и блока охлаждения.
Общий вид анализаторов представлен на рисунке 1. Изготовитель не осуществляет пломбирование анализаторов.

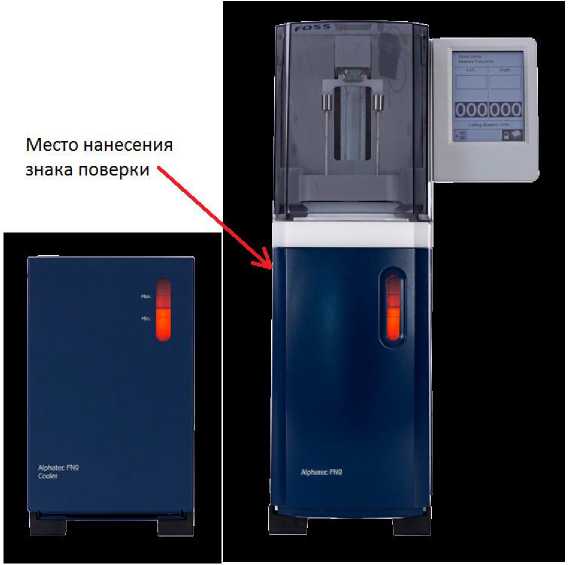

Рисунок 1 - Внешний вид анализаторов числа падения Alphatec FNo
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений числа падения, с |
от 60 до 400 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении интервалов времени, с |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Габаритные размеры (Д*Ш*В), мм, не более: -основной блок -блок охлаждения |
350x260x507 350x260x370 |
|
Масса, кг, не более -основной блок |
18 |
|
-блок охлаждения |
6 |
|
Наработка на отказ, ч, не менее |
4800 |
|
Средний срок службы, лет |
8 |
|
Напряжение питания сети переменного тока частотой (50±1) Гц, В |
220 +22 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Условия эксплуатации: о -диапазон температуры окружающего воздуха, С |
от +15 до +29 |
|
-диапазон относительной влажности окружающего воздуха (при +25 оС), %, не более |
80 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106 |
