Номер по Госреестру СИ: 66113-16
66113-16 Стенды поверочные для лидарной метеосистемы инфракрасного диапазона
(Нет данных)
Назначение средства измерений:
Стенды поверочные для лидарной метеосистемы инфракрасного диапазона (далее по тексту - стенды) предназначены для воспроизведения линейной скорости.
Внешний вид.
Стенды поверочные для лидарной метеосистемы инфракрасного диапазона
Рисунок № 1
Внешний вид.
Стенды поверочные для лидарной метеосистемы инфракрасного диапазона
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.12.2021
Номер записи - 157541
ID в реестре СИ - 379941
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ООО "НПП "Лазерные системы"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1937 от 2016.12.21 Об утверждении типов средств измерений
№1980 от 2019.08.22 О переоформлении свидетельства об утверждении типа СИ лидары импульсные ИВЛ-5000
Наличие аналогов СИ: Стенды поверочные для лидарной метеосистемы инфракрасного диапазона (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПП "Лазерные системы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
46541-11 17.03.2016 |
Профилометры лидарные ветровые с монитором оператора, ПЛВ-300 ООО "НПП "Лазерные системы" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
66113-16 21.12.2021 |
Стенды поверочные для лидарной метеосистемы инфракрасного диапазона, Нет данных ООО "НПП "Лазерные системы" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
66708-17 27.02.2022 |
Стенды производственные для калибровки лидарной метеосистемы инфракрасного диапазона, Нет данных ООО "НПП "Лазерные системы" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
72997-18 30.10.2023 |
Лидары импульсные ветровые, ИВЛ-5000 ООО "НПП "Лазерные системы" (РОССИЯ г.С.-Петербург) |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Кто поверяет Стенды поверочные для лидарной метеосистемы инфракрасного диапазона (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Стенды поверочные для лидарной метеосистемы инфракрасного диапазона (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) является встроенным и загружается в память контроллера оптического модулятора при его производстве и может быть изменено в эксплуатации только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:
- задание и отображение значения частоты прохождения лопастей диска через оптопару;
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Идентификационные данные программного обеспечения приведены в таблице 1.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения стенда
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
САЦН.764000.001 1.1 |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор (контрольной суммы исполняемого кода) ПО |
c7fdba4d2fe0b1be6fddc4150a0b1d2e, md5 |
|
Другие идентификационные данные |
microprogV10 |
|
Примечание: Значение контрольной суммы приведено для версии 1.0. | |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку стенда фотохимическим методом, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам поверочным для лидарной метеосистемы инфракрасного диапазона
САЦН.150.13.00.000 ТУ. «Стенды поверочные для лидарной метеосистемы инфракрасного диапазона. Технические условия».
Поверка
Поверкаосуществляется по документу МП 253-560-2016 «Стенды поверочные для лидарной метеосистемы инфракрасного диапазона. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 02.07.2016 г.
Основные средства поверки:
-
- тахометр универсальный цифровой TESTO-470, рег. № 32471-06;
-
- штангенциркуль ШЦ-П-250, рег. № 31063-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус контроллера оптического модулятора.
Изготовитель
Общество с ограниченной ответственностью «НПП «Лазерные системы» (ООО «НПП «Лазерные системы»)
ИНН 7826026686
Адрес: 198515, г. Санкт-Петербург, п. Стрельна, ул. Связи, д. 34, лит. А
Тел. +7 (812) 612-02-88, факс +7 (812) 777-78-30
W eb-сайт: office@lsystems.ruhttp://www.irz,ru/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. +7 (812)251-76-01, факс +7 (812)713-01-14
Е-mail: mfo@vniim.ruhttp://www.vniim.ru/
Принцип действия стенда основан на воспроизведении линейной скорости вращающимся диском оптического модулятора.
Стенд представляет собой оптико-механическую систему и состоит из узла оптического модулятора и комплекта оснастки для поверяемого профилометра.
Узел оптического модулятора располагается на штативе и включает в себя: двигатель, два диска, с числом лопастей (n) 6 и 30, оптопару, контроллер и систему позиционирования. На контроллере задаётся вращение двигателя, на котором закреплён диск. При вращении диска с оптопары снимается электрический сигнал, частота f которого, пропорциональная частоте следования лопастей диска. Значение частоты, отображается на индикаторе модулятора, при этом воспроизводимая линейная скорость на торце диска определяться по формуле V = p ■ D ■ f / n , где D - диаметр диска. Оптический модулятор, в зависимости от диска, имеет два частотных диапазона: с диском 6/5 (6 лопастей) от 4 до 400 Гц; с диском 30/25 (30 лопастей) от 400 до 3600 Гц.

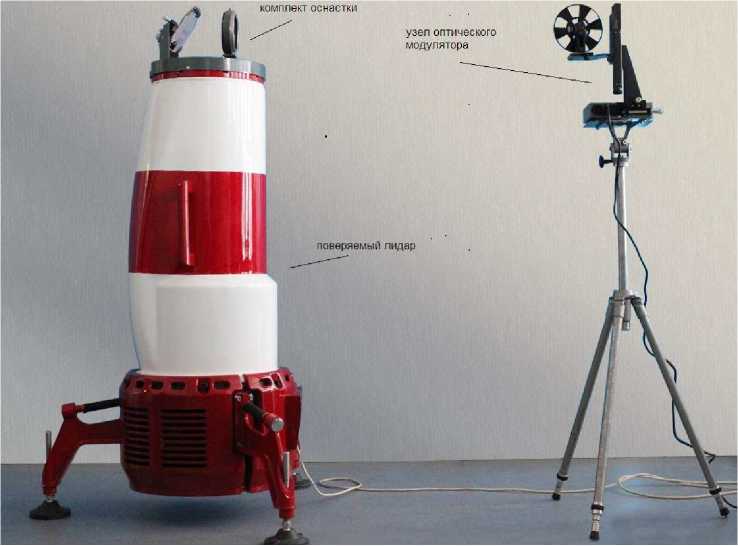

Система позиционирования представляет собой прецизионную трёх координатную подвижку и служит для перемещения вращающегося диска в трёх направлениях. Общий вид стенда и расположение его элементов представлен на рисунке 1.
Комплект оснастки для профилометра представляет собой оптическую систему и предназначен для фокусировки выходного излучения приёмо-передающей системы профилометра на торцевую грань вращающегося диска.
Рисунок 1 - Общий вид стенда

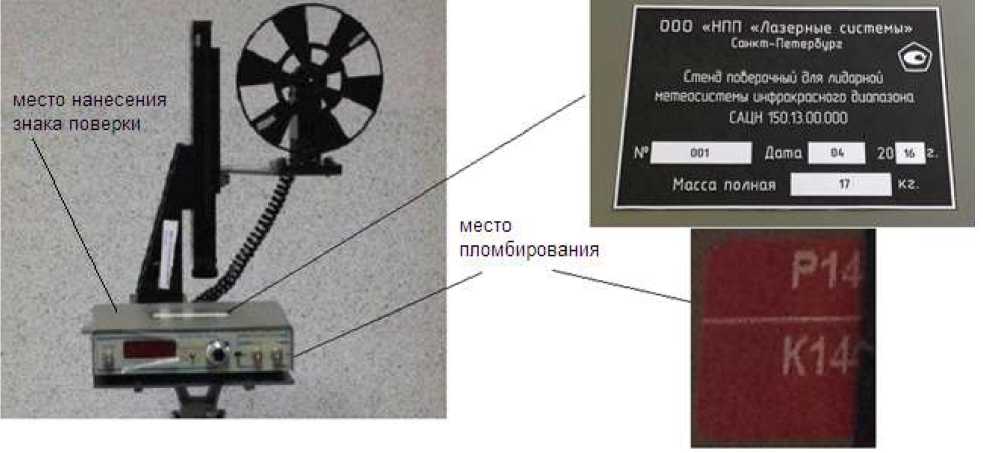

Узел оптического модулятора и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
месте
пломбирования
месте нанесения знака поверки
Дони
Масса полная
ООО «НПП «Лазерные системы» CtaKffi-
L ® йнеид псСщдчцщ Эпя ливерной МНИНйктеш и-френрнкнма диеппснй
СЛЦМ 15013 ОС (Ж
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 - Комплектность стенда
|
Наименование |
Обозначение |
Количество |
|
Комплект оснастки для профилометра |
САЦН.150.13.01.000 |
1 шт. |
|
Узел оптического модулятора |
САЦН.150.13.02.000 |
1 шт. |
|
Комплект соединительных кабелей |
1 шт. | |
|
Руководство по эксплуатации |
САЦН.150.13.00.000 РЭ |
1 экз. |
|
Паспорт |
САЦН.150.13.00.000 ПС |
1 экз. |
|
Методика поверки |
253-560-2016 МП |
1 экз. |
Таблица 2 - Метрологический характеристики
|
Наименование параметра |
Значение |
|
Диапазон воспроизведения линейной скорости, м/с |
от 1 до 49 |
|
Пределы допускаемой абсолютной погрешности воспроизведения линейной скорости, м/с |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры, мм, не более | |
|
- диаметр комплекта оснастки |
400 |
|
- высота от основания до верхней точки стенда |
1700 |
|
Масса, не более, кг |
17 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от + 10 до + 35 |
|
- относительная влажность, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
