МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 августа 2019 г.

Москва

О переоформлении свидетельства об утверждении типа № 71788 «Лидары импульсные ветровые ИВЛ-5000»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Лазерные системы» от 13 июня 2019 г. № 7.0724/1 приказываю:

• 1. Переоформить свидетельство об утверждении типа 71788 «Лидары импульсные ветровые ИВЛ-5000», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72997-18, в связи с реорганизацией изготовителя с ООО «НИИ «Лазерные системы», г. Санкт-Петербург на АО «Лазерные системы» г. Санкт-Петербург.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/                              А

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.                  ______

Сертификат: O0E1036EE32711E88OE9EOO71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

< ⁷

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1980

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Лидары импульсные ветровые ИВЛ-5000

Лидары импульсные ветровые ИВЛ-5000 (далее - ИВЛ) предназначены для измерений радиальной скорости воздушного потока на различных дистанциях.

Принцип действия ИВЛ заключается в измерении доплеровского смещения частоты обратно рассеянного от аэрозолей атмосферы лазерного излучения, по которому определяется радиальная скорость воздушного потока (проекция скорости воздушного потока на луч).

Модуль оптико-электронный формирует в пространстве измерительный объем, в котором происходит измерение радиальной скорости воздушного потока, посылает импульсы излучения, принимает обратно отраженный оптический сигнал, преобразует его в электрический и производит спектральную обработку с вычислением радиальной скорости вдоль всей оптической трассы. Модуль сканирующий наводит оптическую ось по азимуту и углу места и обеспечивает необходимые режимы сканирования и области наблюдения. Режимы сканирования задаются оператором.

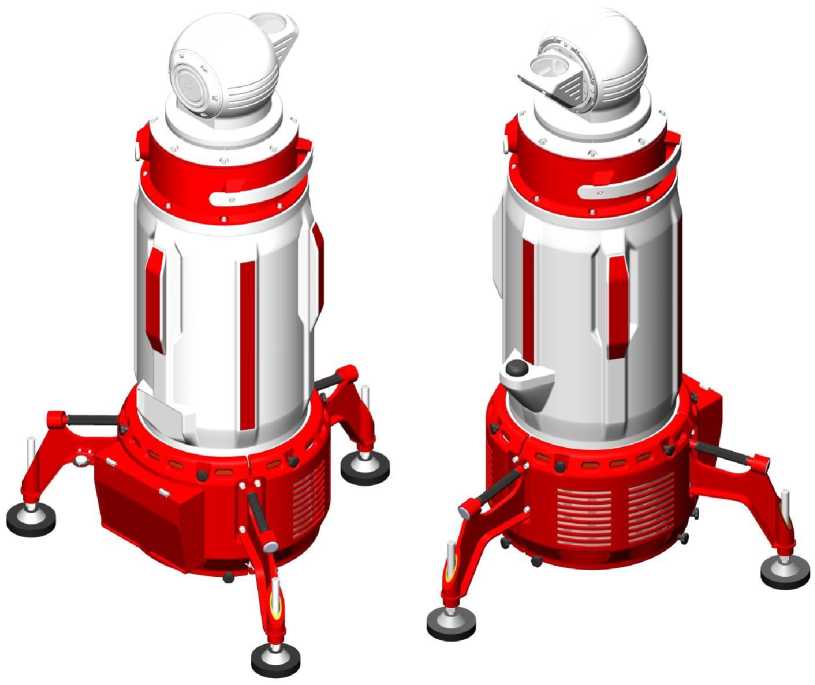

Общий вид ИВЛ приведен на рисунке 1.

Рисунок 1 - Общий вид ИВЛ

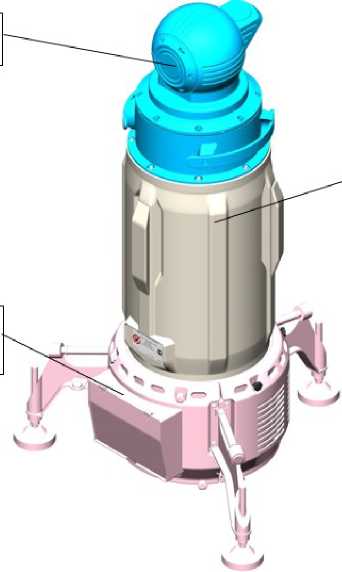

Конструктивно ИВЛ состоит из трех основных модулей (рисунок 2):

- модуль сканирующий обеспечивает вращение по азимуту и углу места в процессе сканирования;

• - модуль оптико-электронный служит для генерации лазерного излучения и передачи его в атмосферу, а также для приема и обработки полученных данных измерений;

• - модуль охлаждения и питания отвечает за своевременное обеспечение электропитанием устройств и поддержание рабочих климатических параметров внутри изделия.

Модуль

сканирлтоший

Модуль охлаждения и питания

Модуль оптикоэлектронный

Рисунок 2 - Основные модули ИВЛ

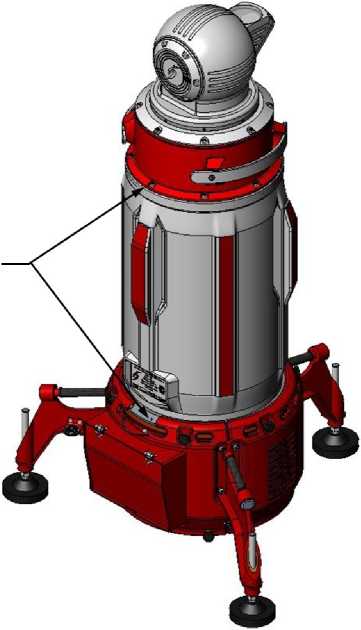

Схема пломбировки ИВЛ от несанкционированного доступа указана на рисунке 3.

Места пломбировки

Рисунок 3 - Схема пломбировки ИВЛ

Программное обеспечение (ПО) ИВЛ встроенное и автономное.

IWL-5000 Server включает в себя:

• - модуль АЦП САЦН.185.02.08.00.000Д42 (программа ПЛИС IWL-5000) - встроенное ПО, предназначено для приёма входного атмосферного сигнала в цифровом виде от платы АЦП с последующей обработкой и передачей в СПО IWL-5000 Server 643.САЦН.18901-01. Программа ПЛИС IWL-5000 реализована на плате Altera DK-DEV-4SGX530N;

• - специальное программное обеспечение IWL-5000 Server 643.САЦН.18901-01 (далее СПО IWL-5000 Server) — встроенное ПО, функционирующее на встроенном компьютере MXE-1401 (производства компании ADLINK Technology Inc) и представляющее из себя набор исполняемых файлов, подключаемых библиотек и т.п., обеспечивает управление работой исполнительных устройств ИВЛ-5000, контроль значений их параметров, диагностику работы ИВЛ-5000, сбор первично обработанных данных, их последующую (вторичную) обработку, а также передачу результатов вторичной обработки и диагностической информации на удаленный компьютер.

Управление изделием и контроль его работы, а также визуализация результатов измерений может осуществляется в режиме реального времени с помощью специального программного обеспечения IWL-5000 Remote Server 643.САЦН.18902-01, устанавливаемом на удаленном персональном компьютере.

Подключение удаленного компьютера осуществляется к разъему Ethernet на щите питания и управления ИВЛ-5000.

Уровень защиты ПО ИВЛ от непреднамеренных и преднамеренных измерений «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные (признаки) ПО ИВЛ приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус ИВЛ рядом с наименованием, а также типографским способом на титульные листы Руководства по эксплуатации САЦН.416311.008РЭ и Паспорта САЦН.416311.008ПС.

Таблица 4 - Комплектность ИВЛ

осуществляется по документу МП 2540-0035-2018 «ГСИ. Лидары импульсные ветровые ИВЛ-5000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 апреля 2018 г.

Основные средства поверки:

• - рабочий эталон 1-го разряда единицы скорости воздушного потока в диапазоне от 0,05 до 100 м/с по ГОСТ 8.886-2015;

• - стенд поверочный для лидарной метеосистемы инфракрасного диапазона (№ 66113-16), диапазон воспроизведения линейной скорости от 1 до 49 м/с, пределы допускаемой абсолютной погрешности воспроизведения линейной скорости ±0,1 м/с.

Допускается применение анологичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на Свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

Приказ Министерства природных ресурсов и экологии № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

САЦН.416311.008 ТУ «Лидар импульсный ветровой ИВЛ-5000. Технические условия»

Акционерное общество «Лазерные системы» (АО «Лазерные системы»)

ИНН 7819039902

Адрес: 198515, г. Санкт-Петербург, п. Стрельна, ул. Связи, д.34, лит. А, помещ.145, 164, 165

Телефон: (812) 612-02-88; факс (812) 612-02-89

E-mail: office@lsystems.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
