Номер по Госреестру СИ: 66106-16
66106-16 Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 5 Рефтинская ГРЭС)
(Нет данных)
Назначение средства измерений:
Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО «Энел Россия» (СНКГВ блока № 5 Рефтинская ГРЭС), далее - система СНКГВ, предназначена для:
- непрерывного автоматического измерения массовой концентрации загрязняющих веществ: оксида углерода (СО), оксидов азота NOx (в пересчете на NO2), диоксида серы (SO2), твердых (взвешенных) частиц, а также объемной доли кислорода (О2) и диоксида углерода (СО2) и параметров (температура, давление/разрежение, скорость, влажность) и вычисления объемного расхода отходящих газов;
- сбора, обработки, визуализации, хранения полученных данных, представления полученных результатов в различных форматах;
- передачи по запросу накопленной информации на внешний удаленный компьютер (сервер) по проводному каналу связи.
Внешний вид.

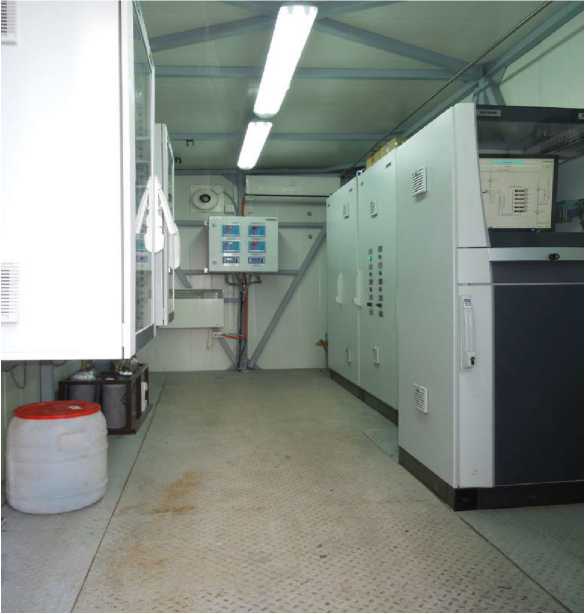

Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 5 Рефтинская ГРЭС)
Рисунок № 1
Внешний вид.

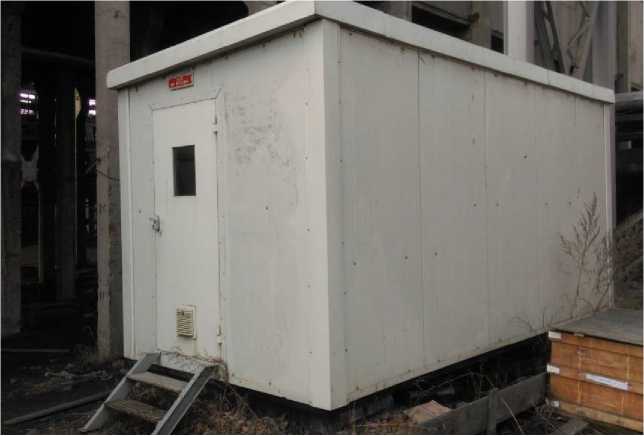

Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 5 Рефтинская ГРЭС)
Рисунок № 2
Внешний вид.
Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 5 Рефтинская ГРЭС)
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 157533
ID в реестре СИ - 379933
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ООО "Энрима"
Страна - РОССИЯ
Населенный пункт - г.Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1937 от 2016.12.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 5 Рефтинская ГРЭС) (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Энрима"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47116-11 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала "Яйвинская ГРЭС" ОАО "ОГК-4", Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ |
4 года |
|
48382-11 |
Система коммерческого учета тепловой энергии и количества теплоносителя филиала Среднеуральской ГРЭС ОАО "Энел ОГК-5", Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ |
4 года |
|
49964-12 |
Система автоматизированная информационно-измерительная коммерческого учета газа, тепловой энергии и воды (АИИС КУ) Пермской ГРЭС-филиала ОАО "ОГК-1", Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ |
1 год |
|
53016-13 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала "Яйвинская ГРЭС" ОАО "ОГК-4", Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ МП |
4 года |
|
58035-14 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (мощности) (АИИС КУЭ) ОАО "Уралоргсинтез" (каналы измерительные ячейки № 109 и ячейки № 138 ГПП-1 Т-1 6 кВ), Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ |
4 года |
|
58132-14 |
Система автоматизированная информационно-измерительная коммерческого учета газа, тепловой энергии и воды (АИИС КУ) филиала "Пермская ГРЭС" ОАО "ИНТЕР РАО - Электрогенерация", Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ МП |
1 год |
|
60593-15 |
Комплекс экологического мониторинга КЭМ за содержанием выбросов в уходящих газах энергоблоков № 6, 7, 8 филиала Невинномысская ГРЭС ОАО "Энел Россия" (КЭМ блоков № 6, 7, 8 Невинномысская ГРЭС), Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ МП |
1 год |
|
64097-16 |
Система автоматизированная учета технической воды филиала "Костромская ГРЭС" АО "Интер РАО-Электрогенерация", Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ МП |
4 года |
|
65699-16 |
Система непрерывного контроля газовых выбросов энергоблока № 4 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока №4 Рефтинская ГРЭС), Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ МП |
1 год |
|
65700-16 |
Система непрерывного контроля газовых выбросов энергоблока № 7 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 7 Рефтинская ГРЭС), Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ МП |
1 год |
|
66106-16 |
Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 5 Рефтинская ГРЭС), Нет данных ООО "Энрима" (РОССИЯ г.Пермь) |
ОТ МП |
1 год |
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 5 Рефтинская ГРЭС) (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО "Энел Россия" (СНКГВ блока № 5 Рефтинская ГРЭС) (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет встроенное и автономное программное обеспечение.
Встроенное программное обеспечение (контроллера) осуществляет функции:
- прием, регистрация данных о параметрах отходящего газа;
Автономное ПО (АРМ) осуществляет функции
- отображение на экране АРМ измеренных мгновенных значений массовой концентрации Nox (в пересчете на NO2), SO2,CO и твердых (взвешенных) частиц, объемной доли О2, CO2 температуры и объемного расхода газового потока, приведение значений к нормальным условиям;
-
- автоматический расчет массового выброса (г/с) загрязняющих веществ - оксида углерода (СО), оксидов азота NOx (в пересчете на NO2), диоксида серы (SO2), твердых (взвешенных) частиц;
-
- введение архивов данных измеренных значений (массовой концентрации NOx (в пересчете на NO2), SO2 и СО, объемной доли О2, СО2, температуры и объемного расхода газового потока) и расчетных значений (массовых выбросов загрязняющих веществ) с усреднением в 1 секунду, и 20 минутных значений;
-
- автоматическое формирование суточного отчета на основе 20-ти минутных значений;
-
- формирование месячного, квартального и годового отчета на основе 20-ти минутных значений по запросу пользователя;
-
- визуализация процесса на дисплеях АРМ пользователей с помощью технологических схем с активной графикой, динамических сообщений, диаграмм, графиков, таблиц в соответствии со стандартами многооконной технологии Windows;
-
- вывод на печать по запросу необходимой оперативной или архивной информации;
-
- выполнение разработанных оперативных и неоперативных прикладных программ;
-
- поддержка многопользовательского, многозадачного непрерывного режима работы в реальном времени;
-
- регистрация и документирование событий, ведение оперативной БД параметров режима, обновляемой в темпе процесса;
- контроль состояния объектов управления и значений параметров , формирование предупреждающих и аварийных сигналов;
- дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранением их на жесткий диск АРМ;
- обмен данными между смежными системами;
- автоматическая самодиагностика состояния технических средств, устройств связи;
- выполнение функций системного обслуживания - администрирование СНКГВ (контроль и управление полномочиями пользователей, переконфигурирование при модернизации системы).
Система имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик комплекса.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО (контроллера) |
Автономное ПО (АРМ) | |
|
Идентификационное наименование ПО |
S7 CEMS2 |
АРМ CEMS |
|
Номер версии (идентификационный номер) ПО |
Не ниже v1.1 |
Не ниже v1.1 |
|
Цифровой идентификатор ПО |
58040882й 3801D7AO2) |
4e7bb36e1) |
|
Алгоритм получения цифрового идентификатора |
CRC32 |
CRC32 |
|
Примечание:
| ||
Знак утверждения типа
Знак утверждения типананосится на табличку системы внутри контейнера или на титульный лист Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО «Энел Россия» (СНКГВ блока №5 Рефтинская ГРЭС)
-
1 Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
-
2 ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
-
3 ГОСТ Р ИСО 10396-2012 «Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов».
-
4 ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
-
5 ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера . «Общие требования к методам определения загрязняющих веществ"
-
6 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-2053-2016 «Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО «Энел Россия» (СНКГВ блока № 5 Рефтинская ГРЭС). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 октября 2016 г.
Основные средства поверки:
1) для газоаналитичексих каналов и канала объемной доли паров воды:
-
- стандартные образцы состава - газовые смеси в баллонах под давлением CO/N2 (ГСО 10240-2013), O2/N2 ( ГСО 10253-2013), NO/N2 (ГСО 10323-2013), NO2/N2 (ГСО 10331-2013), SO2/N2 (ГСО 10342-2013), CO2/N2 (ГСО 10241-2013);
-
- генератор влажного газа эталонный «Родник-4М», пределы допускаемой относительной погрешности ПГС ±(1,5 - 2,5) %, (регистрационный номер № 48286-11)
2) для измерительных каналов параметров газового потока:
-
- калибратор температуры КТ-1 с диапазоном воспроизводимых температур от минус 20 до 110 оС (регистрационный номер № 29228-11)
-
- калибратор температуры КТ-2 с диапазоном воспроизводимых температур от 40 до 500 оС (регистрационный номер № 28811-12)
-
- аэродинамическая установка, диапазон измерений скорости воздушного потока 4 - 40 м/с, 60 = 1 %.
-
- калибратор давления пневматический Метран-505 Воздух-1 (регистрационный
№ 42701-09), с блоком опорного давления, диапазон измерений от 2 до 25 кПа, пределы допускаемой относительной погрешности ±0,015 %.
-
- калибратор многофункциональный портативный Метран 510-ПКМ (регистрационный № 26044-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на табличку системы внутри контейнера или на свидетельство о поверке на систему.
Изготовитель
ООО «Энрима»ИНН 5904194133 Юридический адрес: 614017, Российская федерация, Пермский край, город Пермь, улица Уральская, дом 93
Адрес местонахождения: 614033, Российская федерация, Пермский край, г. Пермь, ул. Куйбышева, д.118, 5 этаж
Телефон/факс (342) 249-48-38
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия системы основан на следующих методах для определения
-
1) всех компонентов (кроме кислорода) и Н2О - ИК спектроскопия,
-
2) кислорода - парамагнитный,
-
3) температуры - платиновый термометр сопротивления (изменение сопротивления сплава в зависимости от температуры);
-
4) давления/разряжения - тензорезистивный.
-
5) скорости газа - перепад давления.
-
6) влаги - по принципу психрометрического измерения влажности газа;
-
7) твердые (взвешенные) частицы - трибоэлектрический.
Система СНКГВ является стационарным изделием и состоит из 2-х уровней: уровень измерительных комплексов точки измерения (ИК ТИ);
уровень информационно-вычислительного комплекса (ИВК).
В состав СНКГВ входит две точки измерения (ТИ): блок № 5 (газоходы А, Б). Для каждого газохода имеется комплект оборудования, приведенного ниже и расположенного в контейнерах. Комплекты объединены одним ПО (сервером).
Уровень ИК ТИ включает в себя следующие средства измерений утвержденного типа:
-
- газоанализатор SWG300 фирмы «MRU GmbH» (регистрационный номер 56769-14) для измерений объемной доли NOx (в пересчете на NO2), SO2, CO, СО2, O2 для каждой точки измерения (ТИ), в комплект поставки которого входят пробоотборный зонд и линия транспортировки пробы на вход газоанализаторов с опцией подогрева и осушки пробы, для преобразования NO2 в NO используется молибденовый конвертер с коэффициентом преобразования не менее 70 %.
-
- анализатор влажности HYGROPHIL H 4230-10 (регистрационный номер 52827-13);
-
- термопреобразователи сопротивления платиновые серии ТR (TR10) (регистрационный номер 49519-12);
-
- преобразователи давления измерительные Cerabar S PMP75 (регистрационный номер 41560-09);
- расходомеры-счетчики Deltatop исполнения Deltatop DP63D (регистрационный номер 58001-14) с осредняющими трубками и преобразователем дифференциального давления Deltabar S PMD75 (регистрационный номер 41560-09), применяемые в комплекте с прибором вторичным теплоэнергоконтроллером ИМ2300, исполнение ИМ 2300ЩМ1 для вычисления объемного расхода (регистрационный номер 45024-12);
- анализатор аэрозоля Sintrol S300 модификации S304 (регистрационный номер 32424-06), соответствующий ГОСТ Р ИСО 10155-2006 «Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования» только при условии градуировки прибора на объекте (для конкретных условий газохода), т.е. прямого соотнесения с референтным гравиметрическом ручным методом по ГОСТ Р ИСО 9096 либо по разработанной методике измерений.
Блок пробоподготовки (с насосом) предназначен для удаления из анализируемой пробы влаги и пыли, охлаждения пробы, в соответствии с требованиями ГОСТ Р ИСО 10396-2006 «Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов».
Газоанализаторы SWG300 и анализаторы влажности HYGROPHIL H 4230-10 размещаются в специализированных контейнерах и подключаются к программно-техническому комплексу ПТК с использованием токового интерфейса 4 - 20 мА.
Аналоговый сигнал от первичных датчиков скорости потока передается на теплоэнерго-контроллер ИМ2300, исполнение ИМ 2300ЩМ1, который входит в состав расходомера-счетчика Deltatop исполнения Deltatop DP63D.
Усреднённый сигнал температуры отходящих газов, а также усредненный сигнал давления/разрежения в газоходе поступают от контроллера системы ПТК на вычислительный блок расходомера-счетчика.
Вычислительный блок производит расчет объемного расхода (с учетом измеренной скорости потока газа и площади сечения газохода), приведенного к условиям (0 оС и 760 мм рт.ст. в соответствии с требованиями РД 52.04.186-89) и по токовому интерфейсу (4..20) мА передает значение расхода в программно-технический комплекс ПТК.
Уровень ИВК обеспечивает автоматический сбор, диагностику и автоматизированную обработку информации по анализу отходящих газов в сечении газохода, автоматизированный сбор и обработку информации, а также обеспечивает интерфейс доступа к этой информации и ее предоставление в существующие АСУ ТП блока № 5.
В состав ИВК входят:
- программно-технический комплекс (ПТК );
- автоматизированные рабочие места АРМ;
- сетевое оборудование.
ПТК построен на базе резервированных контроллеров Siemens SIMATIC S7-300, которые обеспечивают сбор данных со средств измерений по токовому интерфейсу 4-20мА, архивирование данных, передачу этой информации на АРМ и РСУ Блока №5.
В составе СНКГВ установлены два АРМ на базе промышленного компьютера SIEMENS SIMATIC IPC547D:
АРМ ССОД совмещают функции АРМ оператора и АРМ инженера;
АРМ ЦУСД - центральное устройство сбора данных.
Контроллер со вспомогательным оборудованием размещается в специализированном шкафу ПТК с возможностью механической защиты и защиты от несанкционированного доступа. Шкаф ПТК устанавливается в помещении СНКГВ.
Аналоговые сигналы от средств измерений (4-20 мА или 0-5 мА) по сигнальным кабелям подаются от уровня ИК к уровню ИВК на модули аналоговых входов ПТК, где они нормализуются и преобразуются в цифровой код значений измеряемых величин. ПТК по цифровому каналу передачи данных передает информацию в АРМ для дальнейшей обработки и вывода отчетов на печать.
В ИВК функционирует комплекс программ, использующих измеряемые параметры для реализации информационных и расчетных задач системы.
Измерительные каналы системы заканчиваются средствами представления информации: - видеотерминалы АРМ пользователей СНКГВ;
- устройства вывода информации на печать ( принтеры ).
В состав СНКГВ входят поверочные газовые смеси для проведения корректировки нулевых показаний и чувствительности.
Внешний вид СНКГВ (контейнер) приведен на рисунке 1, вид внутри - на рисунке 2.
Рисунок 1 - Внешний вид контейнера
Рисунок 2 - Вид системы внутри контейнера
BENRIMA
industrial engineering
|
Наименование |
Система непрерывного контроля газовых выбросов энергоблока № 5 филиала Рефтинская ГРЭС ПАО «Энел Россия» (СНКГВ блока №5 Рефтинская ГРЭС) |
|
Сокращенное наименование |
СНКГВ блока №5 Реф тинская ГРЭС |
|
Серийный номер |
207 |
|
Год выпуска |
2016 |
Рисунок 3 - Место нанесения знака поверки на табличку системы
Таблица 6
|
Наименование |
Количество |
|
Оборудование | |
|
Термопреобразователь сопротивления платиновый TR10 фирма "Endress+Hauser Wetzer GmbH + Co. KG" |
6 шт. |
|
Преобразователь давления измерительный Cerabar S PMP75 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" |
4 шт. |
|
Первичный преобразователь DP63D для системы измерения расхода Deltatop Фирма "Endress+Hauser Wetzer GmbH + Co. KG" |
2 шт. |
|
Преобразователь дифференциального давления Deltabar S PMD75 фирма "Endress+Hauser Wetzer GmbH + Co. KG" |
2 шт. |
|
Газоанализатор SWG -300 фирмы MRU GmbH |
2 шт. |
|
Анализатор аэрозоля S304 фирмы Sintrol Oy |
2 шт. |
|
Анализатор влажности Hygrophil 4230-10 фирмы Bartec GmbH |
2 шт. |
|
Шкаф приборов 05СFQ01, производства ООО "Энрима" |
1 шт. |
|
Шкаф ПТК 05GRA01, ООО "Энрима" |
1 шт. |
|
Шкаф АРМ 05GKE01, ООО "Энрима" |
1 шт. |
|
Шкаф АРМ 05GKE02, ООО "Энрима" |
1 шт. |
|
Шкаф АВР 05BLX01, ООО "Энрима" |
1 шт. |
|
Шкаф пневматики 05HNA00GH005, ООО "Энрима" |
1 шт. |
|
Шкаф пневматики 05HNA00GH006, ООО "Энрима" |
1 шт. |
|
Панель пневматики, ООО "Энрима" |
1 шт. |
|
Контейнер специализированный, производства ООО "Энрима" |
1 шт. |
|
Наименование |
Количество |
|
Программное обеспечение | |
|
Встроенное ПО контроллера, S7 CEMS2 v1.1, ООО "Энрима" |
1экз. |
|
Автономное ПО АРМ, АРМ CEMS v1.1, ООО "Энрима" |
1 экз. |
|
Документация | |
|
Руководство по эксплуатации 2207.АТХ.01.ЭД.РЭ |
1 экз. |
|
Руководство оператора 2207.АТХ.01.ЭД.РО |
1 экз. |
|
Паспорт формуляр 2207.АТХ.01.ЭД.ПФ |
1 экз. |
|
Методика поверки МП-242-2053-2016 |
1 экз. |
для газоаналитических каналов приведены в таблицах 2 и 3.
Таблица 2
|
Определяемые компоненты |
Диапазоны измерений 1) |
Пределы допускаемой основной погрешности |
Номинальная цена единицы наименьшего разряда | ||
|
объемной доли |
массовой концентрации, мг/м3 |
абсолютной, Д |
относительной, 6, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Оксиды азота NOx (в пересчете на NO2) |
от 0 до 250 млн-1 (ppm) включ. |
от 0 до 513 включ. |
±20 млн-1 (ppm) |
- |
1 млн-1 (ppm) |
|
св. 250 до 1000 млн-1 (ppm) |
св. 513 до 2050 |
- |
±8 | ||
|
Оксид углерода (СО) |
от 0 до 100 млн-1 (ppm) включ. |
от 0 до 126 включ. |
±5 млн-1 (ppm) |
- |
1 млн (ppm) |
|
св. 100 до 200 млн-1 (ppm) |
св. 126 до 252 |
- |
±5 | ||
|
Диоксид углерода (СО2) |
от 0 до 2 % включ. |
- |
±0,2 % |
- |
0,01 % |
|
св.2 до 20 % |
- |
- |
±10 | ||
|
Диоксид серы (SO2) |
от 0 до 250 млн-1 (ppm) включ. |
от 0 до 715 включ. |
±20 |
- |
1 |
|
св. 250 до 1000 млн-1 (ppm) |
св. 715 до 2860 |
- |
±8 | ||
|
Кислород (О2) |
от 0 до 21 % |
- |
± 0,2 % |
- |
0,01 % |
|
Влага (Н2О) |
от 2 до 40 % |
- |
- |
±2 % |
0,1 % |
|
Твердые (взвешенные) частицы2) |
- |
от 0 до 5 включ. |
±25 % (приведенная к верхнему значению поддиапазона измерений) |
- |
0,1 мг/м3 |
|
- |
св. 5 до 150 включ. |
- |
±25 | ||
Примечания:
1) Пересчет объемной доли млн-1 (ppm) в массовую концентрацию компонента (мг/м3) проводится с использованием коэффициента, равного для SO2 - 2,86; NO2 - 2,05; CO - 1,25 (при 0 оС и 760 мм рт . ст. в соответствии с РД 52.04.186-89).
2) При условии градуировки анализатора пыли, установленным на объекте, в соответствии с ГОСТ Р ИСО 9096 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом»
Таблица 3
|
Параметр |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 °С от номинального значения температуры 20 оС в пределах рабочих условий, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Предел суммарной дополнительной погрешности от влияния неизмеряе-мых компонентов в анализируемой газовой смеси, приведенных в п. 16, в долях от предела допускаемой основной погрешности* |
0,5 |
|
Диапазон времени усреднения показаний, мин |
от 0,5 до 100 |
|
Примечание: * Перекрестная чувствительность для определяемых компонентов скомпенсирована введением поправок | |
Метрологические характеристики для измерительных каналов параметров газового потока приведены в таблице 4.
Таблица 4
|
Определяемый параметр2) |
Единицы измерений |
Диапазон измерений |
Пределы допускаемой погрешности |
|
Температура газовой пробы |
оС |
от - 50 до + 400 |
±(2,0 + 0,002|t|) оС (абс.) |
|
Давление/разрежение |
кПа |
от - 15 до + 5 |
±1,5 % (привед.) |
|
Объемный расход^ |
м3/ч |
от 3-102 до 1-106 |
±10 % (отн.) |
|
Примечания:
| |||
Технические характеристики приведены в таблице 5.
Таблица 5
|
Параметр |
Значение |
|
Время прогрева, мин, не более |
30 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
230±23 |
|
Габаритные размеры, мм, не более длина |
6110 |
|
ширина |
2380 |
|
высота |
2630 |
|
Масса, кг, не более |
4000 |
|
Параметр |
Значение |
|
Потребляемая мощность, В • А, не более |
24700 |
|
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
24000 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия окружающей среды диапазон температуры, °С диапазон атмосферного давления, кПа относительная влажность (при температуре +35 °С и (или) более низких температурах (без конденсации влаги)), % |
от -40 до +40 от 84,0 до 106,7; от 30 до 98 |
|
Условия эксплуатации (внутри контейнеров) о диапазон температуры, С относительная влажность (без конденсации влаги), % диапазон атмосферного давления, кПа |
от +5 до +35 до 95 от 84,0 до 106,7 |
|
Параметры анализируемого газа на входе пробоотборного зонда |
Диапазоны - в соответствии с указанными в таблицах 2 и 4 |
