Принцип действия системы основан на следующих методах для: определения

• 1) всех компонентов (кроме кислорода) и Н2О - ИК спектроскопия,

• 2) кислорода - парамагнитный,

• 3) температуры - платиновый термометр сопротивления (изменение сопротивления сплава в зависимости от температуры);

• 4) давления/разряжения - тензорезистивный.

• 5) скорости газа - ультразвуковой.

• 6) влаги - по принципу психрометрического измерения влажности газа;

• 7) твердые (взвешенные) частицы - оптический (по интенсивности рассеянного света).

Система СНКГВ является стационарным изделием и состоит из 2-х уровней:

уровень измерительных комплексов точки измерения (ИК ТИ);

уровень информационно-вычислительного комплекса (ИВК).

В состав СНКГВ входит две точки измерения (ТИ): блок № 7 (газоходы А, Б). Для каждого газохода имеется комплект оборудования, приведенного ниже и расположенного в контейнерах. Комплекты объединены одним ПО (сервером).

Уровень ИК ТИ включает в себя следующие средства измерений утвержденного типа:

• - газоанализатор SWG300-1 фирмы «MRU GmbH» (регистрационный номер 56769-14) для измерений объемной доли NOx (в пересчете на NO₂), SO₂, CO, CO₂, O₂ для каждой точки измерения (ТИ), в комплект поставки которого входят пробоотборный зонд и линия транспортировки пробы на вход газоанализаторов с опцией подогрева и осушки пробы, для преобразования NO2 в NO используется молибденовый конвертер с коэффициентом преобразования не менее 70 %.

• - анализатор пыли DUSTHUNTER модели SB100 (регистрационный номер 45955-10);

• - анализатор влажности HYGROPHIL H 4230-10 (регистрационный номер 52827-13);

• - термопреобразователи сопротивления серии TR (TR10-B) (регистрационный номер 47279-11);

• - преобразователи давления измерительные Cerabar S PMP75 (регистрационный номер 41560-09);

- расходомер газа ультразвуковой Flowsic 100/Н фирмы «SICK AG» (регистрационный номер 43980-10), определяющий скорость газового потока, в комплекте с блоком обработки данных (вычислитель) MCU, в котором рассчитывается объемный расход по измеренным данным скорости и введенного значения площади поперечного сечения газохода с учетом профиля скорости в измерительном сечении газохода.

Блок пробоподготовки (с насосом) предназначен для удаления из анализируемой пробы влаги и пыли, охлаждения пробы, в соответствии с требованиями ГОСТ Р ИСО 10396-2006 «Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов».

Газоанализаторы SWG300-1 и анализаторы влажности HYGROPHIL H 4230-10 размещаются в специализированных контейнерах и подключаются к программно-техническому комплексу ПТК с использованием токового интерфейса 4 - 20 мА.

Аналоговый сигнал от первичных датчиков скорости потока передается на блок обработки данных MCU, который входит в состав расходомера Flowsick 100/Н.

Усреднённый сигнал температуры отходящих газов, а также усредненный сигнал давления/разрежения в газоходе поступают от контроллера системы ПТК на вычислительный блок ультразвуковой измерительной системы.

Вычислительный блок производит расчет объемного расхода (с учетом измеренной скорости потока газа и площади сечения газохода), приведенного к условиям (0 ^оС и 760 мм рт.ст. в соответствии с требованиями РД 52.04.186-89) и по токовому интерфейсу (4..20) мА передает значение расхода в программно-технический комплекс ПТК.

Возможность применения измерителя Flowsick 100 H обоснована в «Экспертном заключении на конструкцию измерительного трубопровода за дымососом энергоблока № 7 «Системы непрерывного контроля газовых выбросов энергоблока № 7 для нужд филиала «Рефтинская ГРЭС ОАО Энел ОГК-5», выданном ФГУП «ВНИИР» 26.08.2014 г.

Уровень ИВК обеспечивает автоматический сбор, диагностику и автоматизированную обработку информации по анализу выходных газов в сечении газохода, автоматизированный сбор и обработку информации, а также обеспечивает интерфейс доступа к этой информации и ее предоставление в существующие АСУ ТП блока № 7.

В состав ИВК входят:

- программно-технический комплекс (ПТК );

- автоматизированные рабочие места АРМ;

- сетевое оборудование.

ПТК построен на базе резервированных контроллеров Siemens SIMATIC S7-300, которые обеспечивают сбор данных со средств измерений, архивирование данных, передачу этой информации на АРМ и РСУ Блока №7.

В составе СНКГВ установлены два АРМ на базе промышленного компьютера SIEMENS SIMATIC IPC547D:

АРМ ССОД совмещают функции АРМ оператора и АРМ инженера;

АРМ ЦУСД - центральное устройство сбора данных.

Контроллер со вспомогательным оборудованием размещается в специализированном шкафу ПТК с возможностью механической защиты и защиты от несанкционированного доступа. Шкаф ПТК устанавливается в помещении СНКГВ.

Аналоговые сигналы от средств измерений (4-20 мА или 0-5 мА) по сигнальным кабелям подаются от уровня ИК к уровню ИВК на модули аналоговых входов ПТК, где они нормализуются и преобразуются в цифровой код значений измеряемых величин. ПТК по цифровому каналу передачи данных передает информацию в АРМ для дальнейшей обработки и вывода отчетов на печать.

В ИВК функционирует комплекс программ, использующих измеряемые параметры для реализации информационных и расчетных задач системы.

Измерительные каналы системы заканчиваются средствами представления информации:

- видеотерминалы АРМ пользователей СНКГВ;

- устройства вывода информации на печать ( принтеры ).

В состав СНКГВ входят поверочные газовые смеси для проведения корректировки нулевых показаний и чувствительности.

Внешний вид СНКГВ (контейнер) приведен на рисунке 1, вид внутри - на рисунке 2.

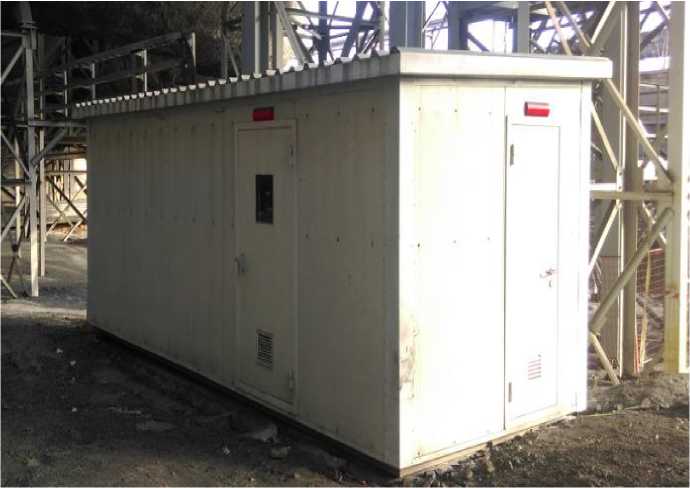

Рисунок 1 - Внешний вид контейнера

Рисунок 2 - Вид системы внутри контейнера

ENRIMA

industrial engineering

Место нанесения знака поверки

Рисунок 3 - Место нанесения знака поверки на табличку системы

Комплектность поставки приведена в таблице 6.

Таблица 6

Таблица 2

Примечание:

1) Пересчет объемной доли млн^-1 (ppm) в массовую концентрацию компонента (мг/м³) проводится с использованием коэффициента, равного для SO2 - 2,86; NO2 - 2,05; CO - 1,25 (при 0 ^оС и 760 мм рт. ст. в соответствии с РД 52.04.186-89).

2) При условии градуировки анализатора пыли, установленным на объекте, в соответствии с ГОСТ Р ИСО 9096 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом»

Таблица 3

Метрологические характеристики для измерительных каналов параметров газового потока приведены в таблице 4.

Таблица 4

Технические характеристики приведены в таблице 5.

Таблица 5
