Номер по Госреестру СИ: 66045-16
66045-16 Преобразователи измерительные линейных перемещений индуктивные
(RM, RL)
Назначение средства измерений:
Преобразователи измерительные линейных перемещений индуктивные серий RM, RL (далее по тексту - преобразователи) предназначены для измерений и преобразования линейного перемещения в аналоговый (напряжение или сила тока) или цифровой (RS-485) сигнал.
Внешний вид.
Преобразователи измерительные линейных перемещений индуктивные
Рисунок № 1
Внешний вид.
Преобразователи измерительные линейных перемещений индуктивные
Рисунок № 2
Внешний вид.
Преобразователи измерительные линейных перемещений индуктивные
Рисунок № 3
Внешний вид.
Преобразователи измерительные линейных перемещений индуктивные
Рисунок № 4
Внешний вид.
Преобразователи измерительные линейных перемещений индуктивные
Рисунок № 5
Внешний вид.
Преобразователи измерительные линейных перемещений индуктивные
Рисунок № 6
Внешний вид.
Преобразователи измерительные линейных перемещений индуктивные
Рисунок № 7
Программное обеспечение
Модуль измерительный Q.bloxx А106 имеет программное обеспечение. Программное обеспечение (ПО) подразделяется на встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на персональный компьютер.
ВПО контролирует базовые функции и является средой, в которой происходит запись программы проведения измерений. ВПО записывается в энергонезависимую память модуля во время производственного цикла на заводе-изготовителе. Конструкция модуля измерительного Q.bloxx А106 исключает возможность несанкционированного влияния на ВПО и измерительную информацию. Производитель может выпускать новые версии ВПО, которые могут быть загружены в энергонезависимую память модуля вместо старой версии.
Устанавливаемое на персональный компьютер программное обеспечение «ICP100» позволяет сконфигурировать модули, вводить калибровочные коэффициенты, служит средством экспорта данных, средством визуализации полученных данных и их обработки.
Идентификационные данные ПО представлены в таблицах 1 - 2.
Таблица 1 - Идентификационные данные ВПО
Идентификационное наименование ВПО |
firmware |
Номер версии (идентификационный номер ВПО), не ниже |
a00.61 |
Цифровой идентификатор ВПО |
- |
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2 - Идентификационные данные ПО «ICP100»
Идентификационное наименование ПО |
ICP100 |
Номер версии (идентификационный номер ПО), не ниже |
3.2.18 |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «ICP100» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Программное обеспечение блоков электроники KAB и IMCA отсутствует.
Знак утверждения типа
Знак утверждения типананосится на шильд первичного преобразователя способом гравировки и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным линейных перемещений индуктивным серий RM, RL
Техническая документация «eddylab GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП АПМ 72-16 «Преобразователи измерительные линейных перемещений индуктивные серий RM, RL. Методика поверки», утвержденному ООО «Автопрогресс-М» «22» ноября 2016 г.
Основные средства поверки:
- штангенрейсмас ШР-630-0,10 ГОСТ 164-90: диапазон измерений от 60 до 630 мм, пределы допускаемой абсолютной погрешности измерений ± 0,10 мм;
- меры длины концевые плоскопараллельные, набор № 1, ГОСТ 9038-90, (1,0 - 100) мм, 4-го разряда по ГОСТ Р 8.763-2011;
-
- плита 1-0-630 х 400, ГОСТ 10905-86;
-
- калибратор процессов документирующий Fluke 753 (рег. № 49876-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
Изготовитель
«eddylab GmbH», Германия
Адрес: Mehlbeerenstr. 4 82024 Taufkirchen Germany
Тел.: + 49 89 / 666 16 11 - 0, факс: + 49 89 / 666 16 11 - 100
E-mail:info@eddylab.com
Сайт: http://www.eddylab.com
Заявитель
Закрытое акционерное общество «Сенсор Системс Солюшнс» (ЗАО «Сенсор Системс»)
ИНН 7720674285
Адрес: 111394, г. Москва, ул. Перовская, 65, стр.1
Тел./факс: +7 (495) 649-63-70
Е-mail: info@sensor-systems.ru
Испытательный центр
ООО «Автопрогресс-М»Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Конструктивно преобразователи выполнены в виде автономных блоков, в зависимости от комплектации преобразователь может состоять из: первичного преобразователя и блока электроники.
Принцип действия преобразователей индуктивный, заключается в преобразовании перемещения плунжера (щупа) первичного преобразователя в пропорциональный данному перемещению электрический сигнал напряжения или силы постоянного тока. Первичный преобразователь состоит из трех соосных обмоток и подвижного ферромагнитного сердечника на оси трансформатора. Сердечник короче чем трансформатор, поэтому при его осевом перемещении меняется коэффициент магнитной связи обмоток. На центральную обмотку подается напряжение возбуждения, с боковых обмоток снимается наведенный сигнал, пропорциональный положению сердечника.
Совместно с первичным преобразователем может использоваться блок электроники IMCA, KAB или модуль измерительный серии Q модели Q.bloxx А106 (Госреестр №55349-13). Блоки IMCA и KAB преобразуют сигнал переменного тока с обмоток датчика в нормированный сигнал по току (от 0 до 20 мА или от 4 до 20 мА) или напряжению (от 0 до плюс 10 В, от минус 10 до плюс 10 В, от 0 до плюс 5 В или от минус 5 до плюс 5 В). Блок электроники KAB интегрируется в кабель на расстоянии 1 метра (или в зависимости от заказа) от конца кабеля, выходящего из датчика. Блок электроники IMCA предназначен для монтажа на стандартную DIN-рейку. Модуль измерительный Q.bloxx А106 передает сигнал на шину RS-485 по протоколу Modbus (RTU и ASCII) и Localbus.
Первичные преобразователи, в зависимости от диапазона измерений, типоразмеров, вида подключения, типа выходного сигнала, опций нелинейности могут выпускаться в различных модификациях. В зависимости от модификации, маркировка первичных преобразователей проводится следующим образом:
RM (RM-HYD, RM-HYD-F18 или RL) xxx-yyy-zzz-O,
где xxx - верхнее значение диапазона измерений;
yyy - тип сердечника A, S, SG, G или T;
zzz - вид подключения (интегрированный кабель (2м) аксиальный или радиальный (KA/KR) или 4-х контактный разъем М12 аксиальный или радиальный (SA/SR));
O - опция нелинейности L20, L10, опция защиты IP68, опция температуры H до 150 °С или 200 °С или другие опции согласно документации производителя.
Маркировка блока электроники:
IMCA-24V-xxx или KAB-24V-xxx или Q.bloxx A106,
где xxx - тип выходного сигнала 020A, 420A, 5V, 10V, ±10V, ±5V.
Защита от несанкционированного доступа предусмотрена в виде опломбирования корпуса блока электроники, корпус первичного преобразователя выполнен неразборным.

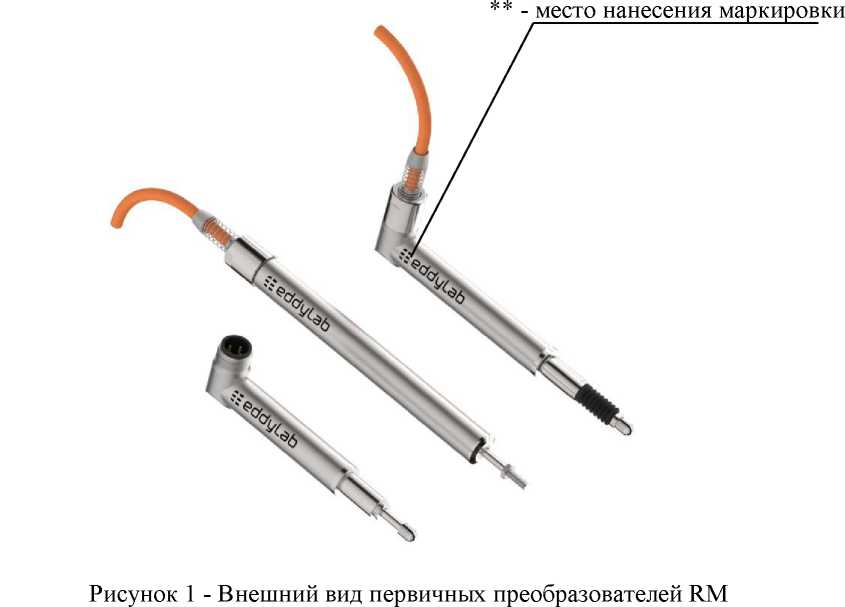

Внешний вид датчиков и блоков электроники, места пломбирования и места нанесения наклеек с данными о маркировке приведены на рисунках 1 - 7.
** - место нанесения маркировки

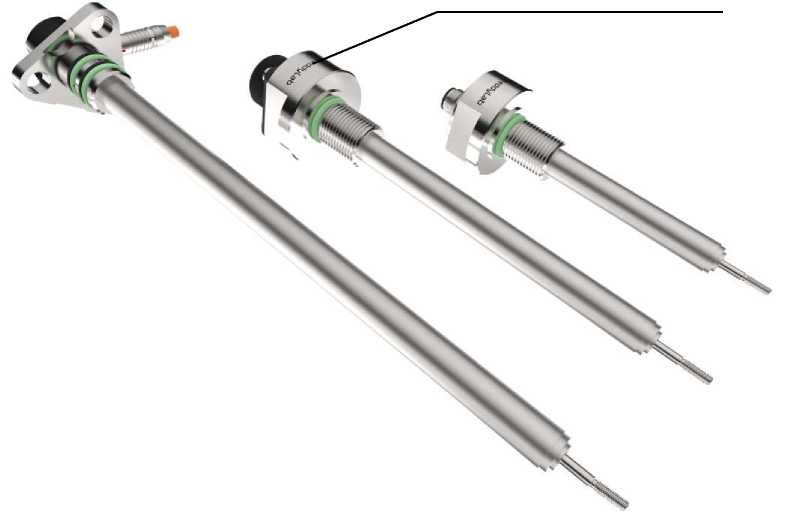

Рисунок 2 - Внешний вид первичных преобразователей RM-HYD

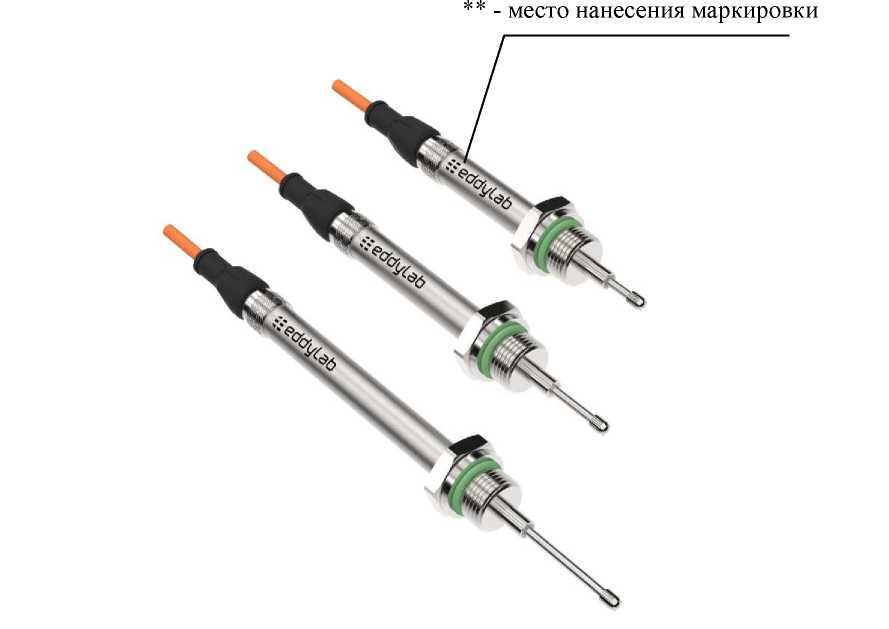

Рисунок 3 - Внешний вид первичных преобразователей RM-HYD-F18

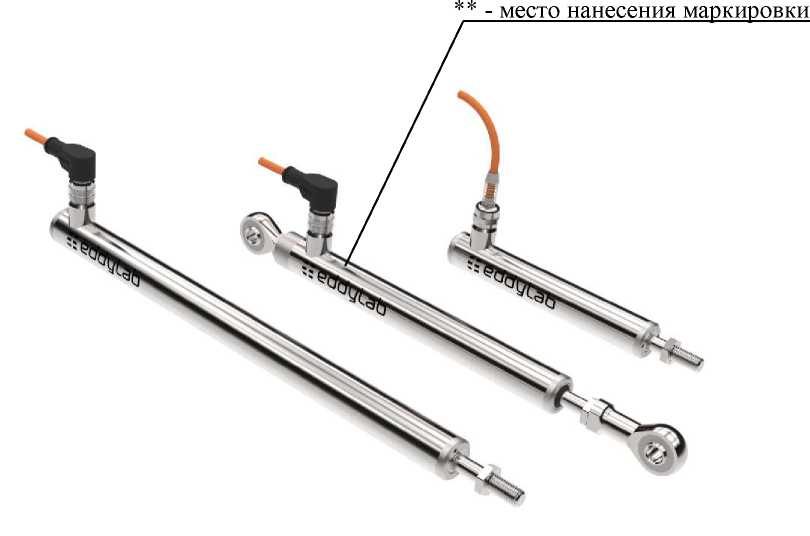

Рисунок 4 - Внешний вид первичных преобразователей RL
* - места пломбирования

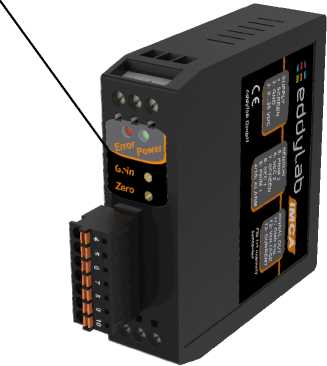

Рисунок 5 - Внешний вид блока электроники IMCA для установки на DIN-рейку
* - места пломбирования

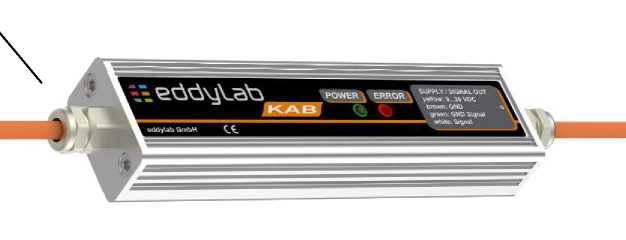

Рисунок 6 - Внешний вид блока электроники на кабеле KAB
* место пломбирования

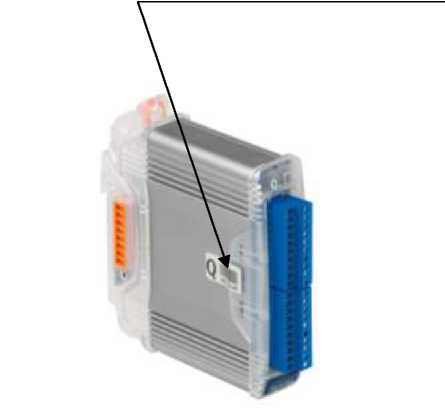

Рисунок 7 - Внешний вид модуля измерительного Q.bloxx А106
Таблица 3 - Метрологические характеристики
Модификация |
Диапазон измерений, мм |
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений, % |
RM |
от 0 до 2 |
±0,3 |
от 0 до 5 | ||
от 0 до 10 | ||
от 0 до 25 | ||
от 0 до 50 | ||
от 0 до 100 | ||
от 0 до 200 | ||
RM-HYD |
от 0 до 2 |
±0,3 |
от 0 до 5 | ||
от 0 до 10 | ||
от 0 до 25 | ||
от 0 до 50 | ||
от 0 до 100 | ||
от 0 до 120 |
±0,8 | |
от 0 до 140 | ||
от 0 до 160 | ||
от 0 до 180 |
Продолжение таблицы 3
Модификация |
Диапазон измерений, мм |
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений, % |
RM-HYD-F18 |
от 0 до 2 |
±0,3 |
от 0 до 5 | ||
от 0 до 10 | ||
от 0 до 25 | ||
от 0 до 50 | ||
от 0 до 100 | ||
от 0 до 200 | ||
RL |
от 0 до 10 |
±0,3 |
от 0 до 25 | ||
от 0 до 50 | ||
от 0 до 80 | ||
от 0 до 100 | ||
от 0 до 150 | ||
от 0 до 200 | ||
от 0 до 300 | ||
от 0 до 400 | ||
от 0 до 500 |
±1,5 | |
от 0 до 600 |
аблица 4 - Г абаритные размеры и масса преобразователей в зависимости от диапазона измерений
Модификация |
Диапазон измерений, мм |
Геометрические размеры*, (ширинахвысотах хглубина), мм, не более |
Масса* без кабеля, г, не более |
RM |
от 0 до 2 |
12х12х493 |
36 |
от 0 до 5 |
42 | ||
от 0 до 10 |
47 | ||
от 0 до 25 |
59 | ||
от 0 до 50 |
85 | ||
от 0 до 100 |
136 | ||
от 0 до 200 |
238 | ||
RM-HYD |
от 0 до 2 |
50x50x393,5 |
38 |
от 0 до 5 |
55 | ||
от 0 до 10 |
65 | ||
от 0 до 25 |
76 | ||
от 0 до 50 |
84 | ||
от 0 до 100 |
107 | ||
от 0 до 120 |
120 | ||
от 0 до 140 |
146 | ||
от 0 до 160 |
158 | ||
от 0 до 180 |
172 | ||
RM-HYD-F18 |
от 0 до 2 |
30x28x488 |
85 |
от 0 до 5 |
91 | ||
от 0 до 10 |
96 | ||
от 0 до 25 |
108 | ||
от 0 до 50 |
140 | ||
от 0 до 100 |
190 | ||
от 0 до 200 |
290 |
Продолжение таблицы 4
Модификация |
Диапазон измерений, мм |
Геометрические размеры*, (ширинахвысотах хглубина), мм, не более |
Масса* без кабеля, г, не более |
RL |
от 0 до 10 |
43х20х1004 |
125 |
от 0 до 25 |
150 | ||
от 0 до 50 |
230 | ||
от 0 до 80 |
290 | ||
от 0 до 100 |
320 | ||
от 0 до 150 |
360 | ||
от 0 до 200 |
420 | ||
от 0 до 300 |
550 | ||
от 0 до 400 |
670 | ||
от 0 до 500 |
670 | ||
от 0 до 600 |
670 | ||
* - зависит от используемых опций |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания блока электроники: - напряжение постоянного тока, В |
от 10 до 36 |
Потребляемая мощность, Вт, не более |
2,5 |
Условия эксплуатации: Нормальные условия: - диапазон температур, °С |
от +15 до +25 |
- относительная влажность при температуре +25 °С, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 86 до 106 |
Рабочие условия: - диапазон рабочих температур, °С: |
от -40 до +120 |
первичного преобразователя |
(опционально от -40 до +150 или от -40 до +200) |
блока электроники IMCA и KAB |
от -40 до +85; |
модуля измерительного Q.bloxx А106 |
от -20 до +60; |
- относительная влажность, при температуре +50 °С, % |
до 95 |
